MSI MPG Z790 EDGE WIFI 主机板开箱评测

配件介绍

配件是首个 MPG EDGE WIFI 有进步的地方，例如终于用上延伸式的 Wi-Fi 天线，而非两根棒状的天线。不过这一代 MSI Z790 精简了一些小配件，例如小毛刷和小螺丝起子等等，最有用的 USB 随身碟仍然存在。

其余的配件还有 2 根 SATA 线、3 组 EZ M.2 CLIP、一些安装指南和文件、以及一张信仰贴纸。

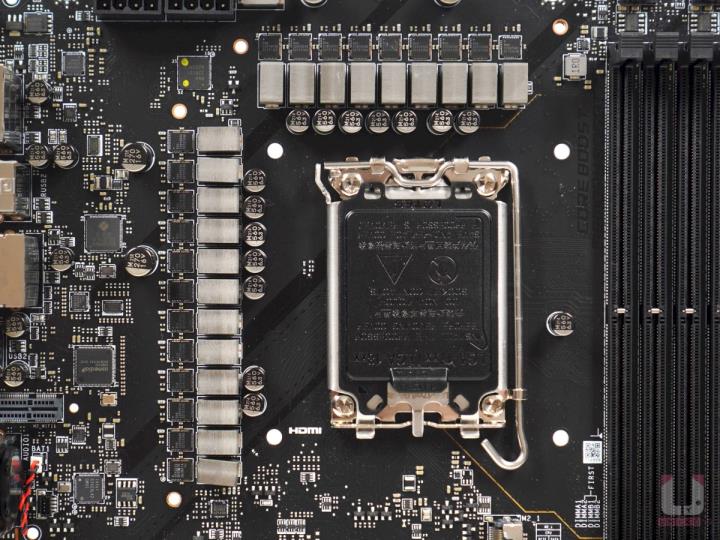

供电模组

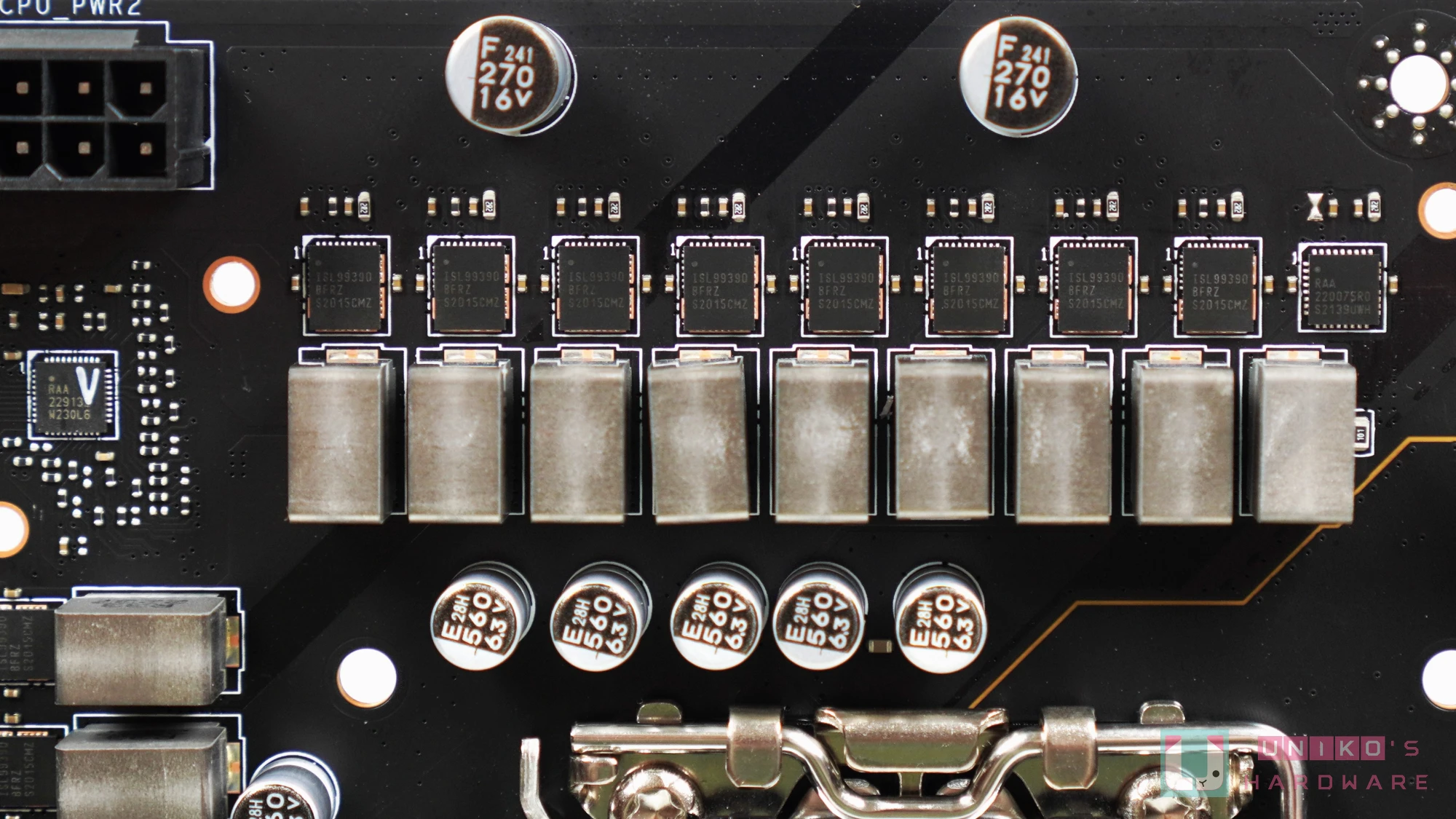

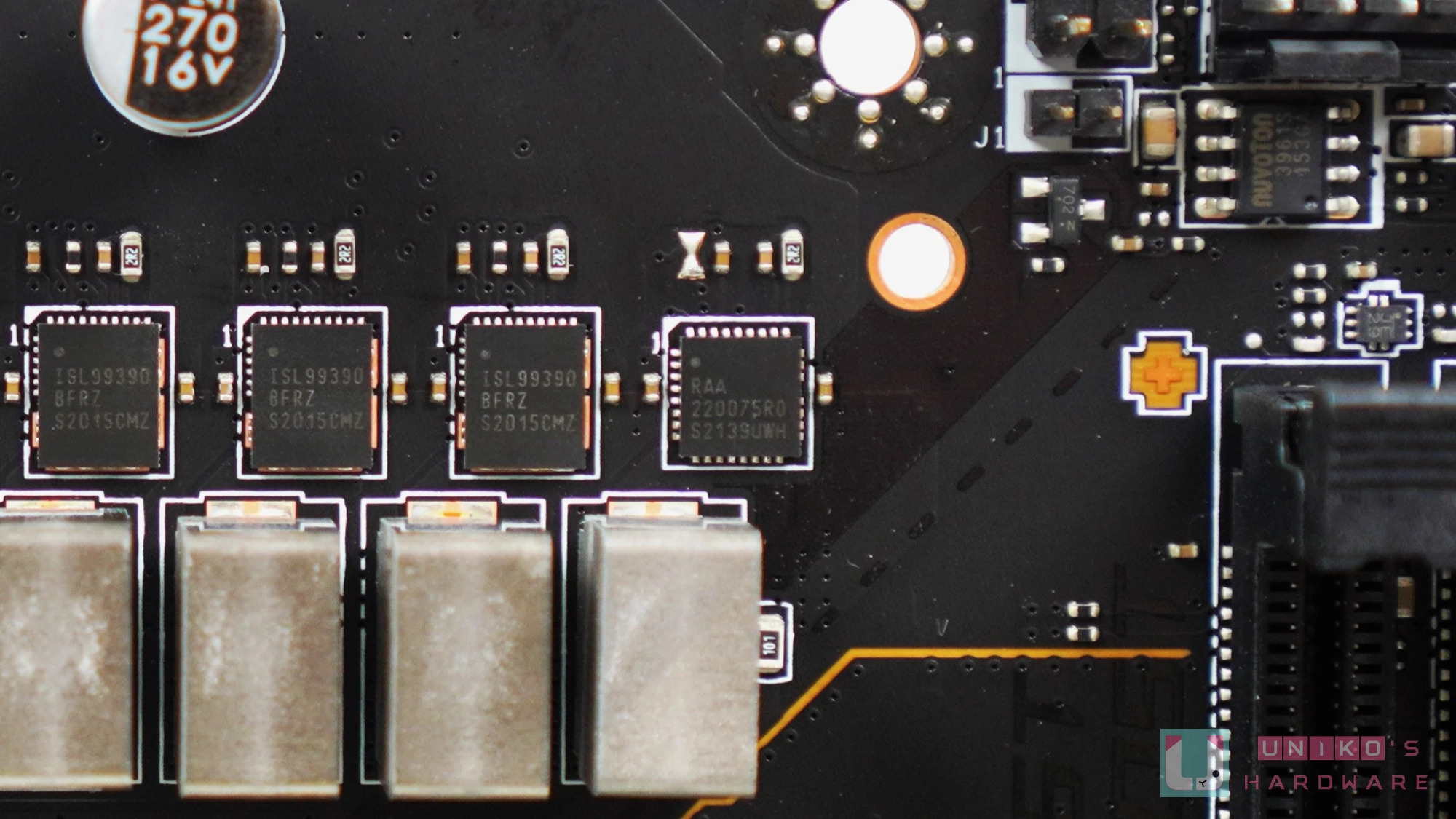

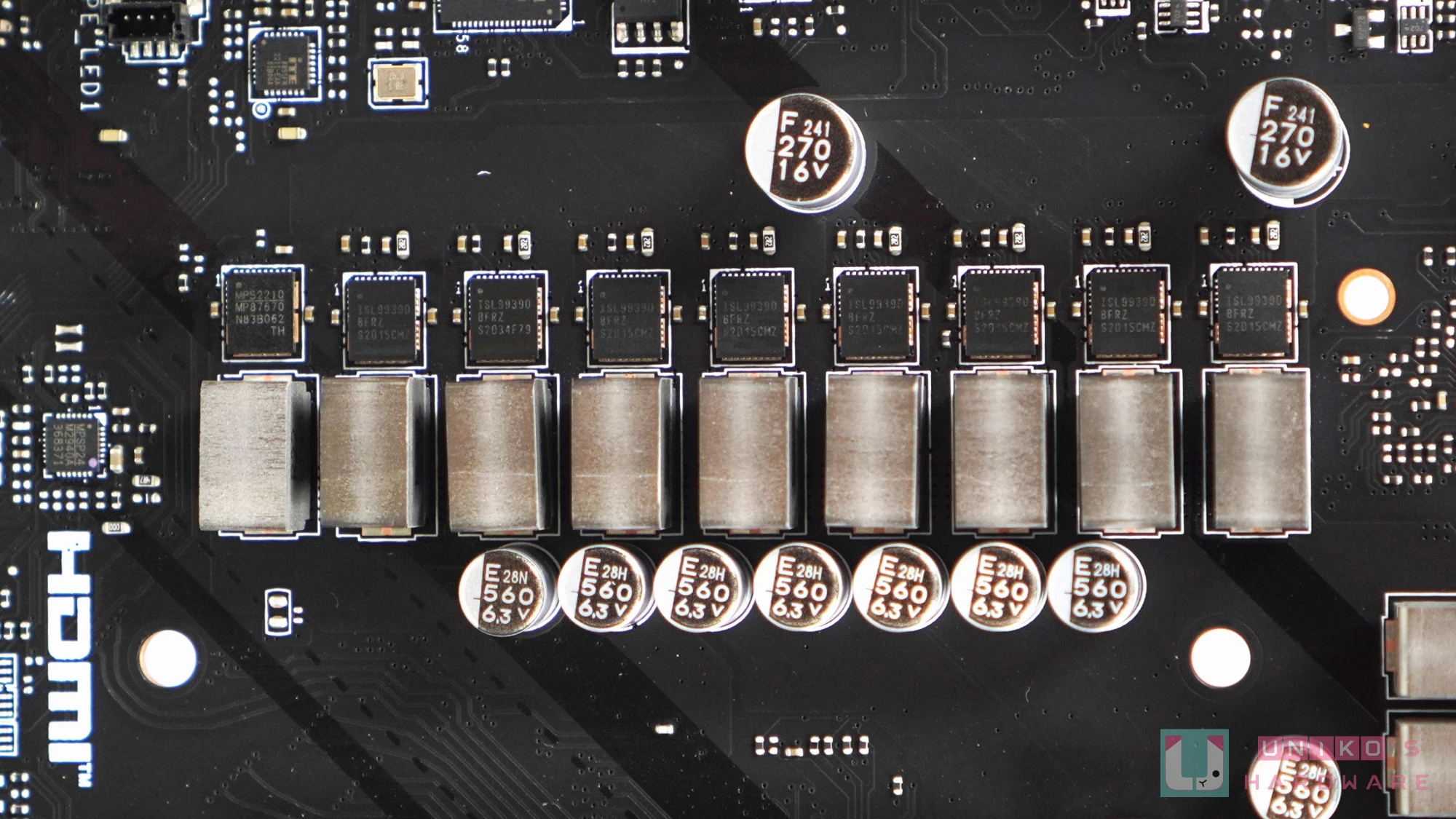

• 16 颗 INTERSIL (RENESAS) ISL99390 90A 一体式供电模组供应 VCORE 电压。
• 1 颗 RENESAS RAA220075R 75A 一体式供电模组供应 VCCGT 电压。(左下)

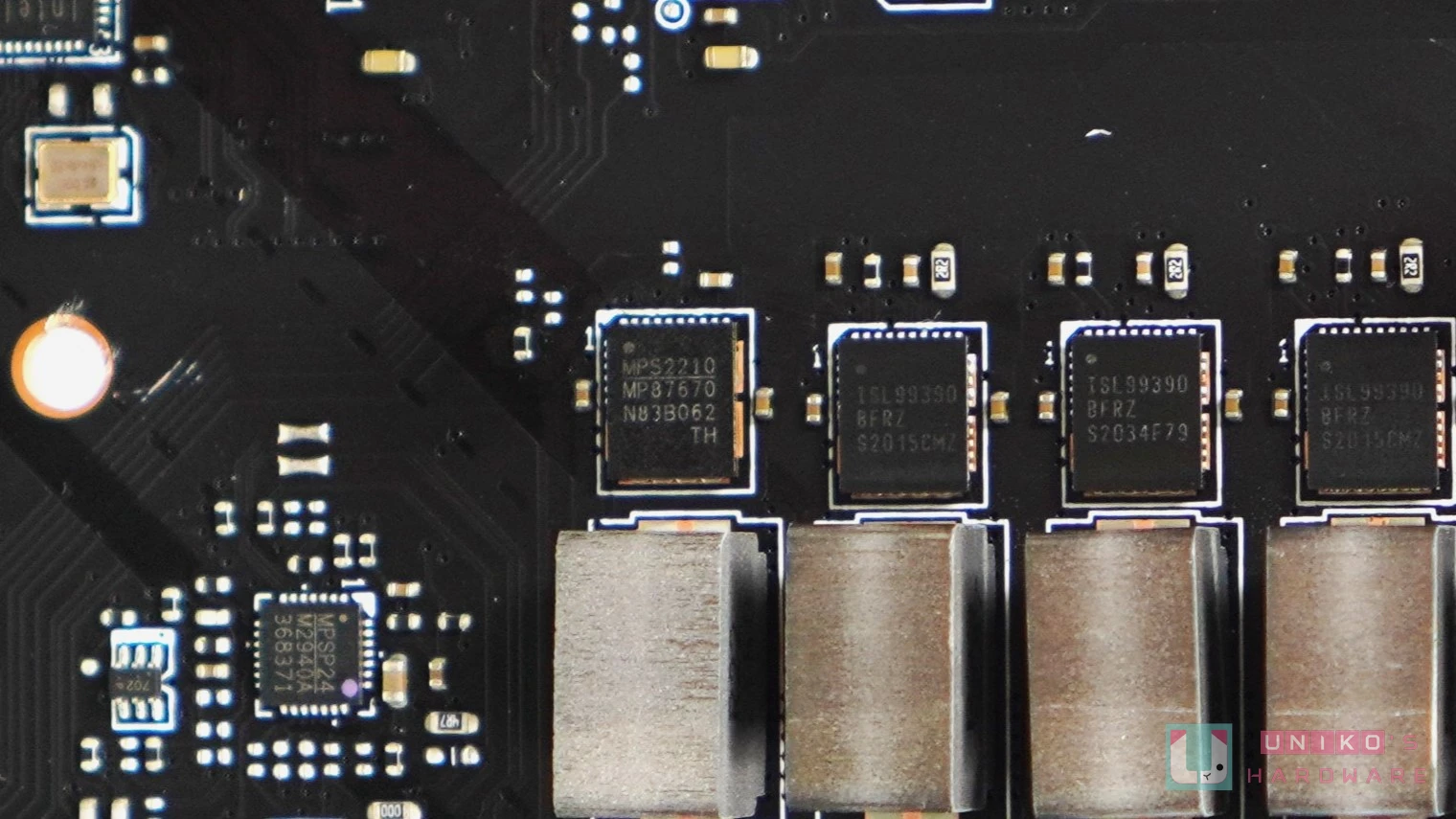

• 1 颗 MONOLITHIC POWER SYSTEMS MP87670 80A 一体式供电模组供应 VCCAUX 电压。(右下)

PWM 控制器

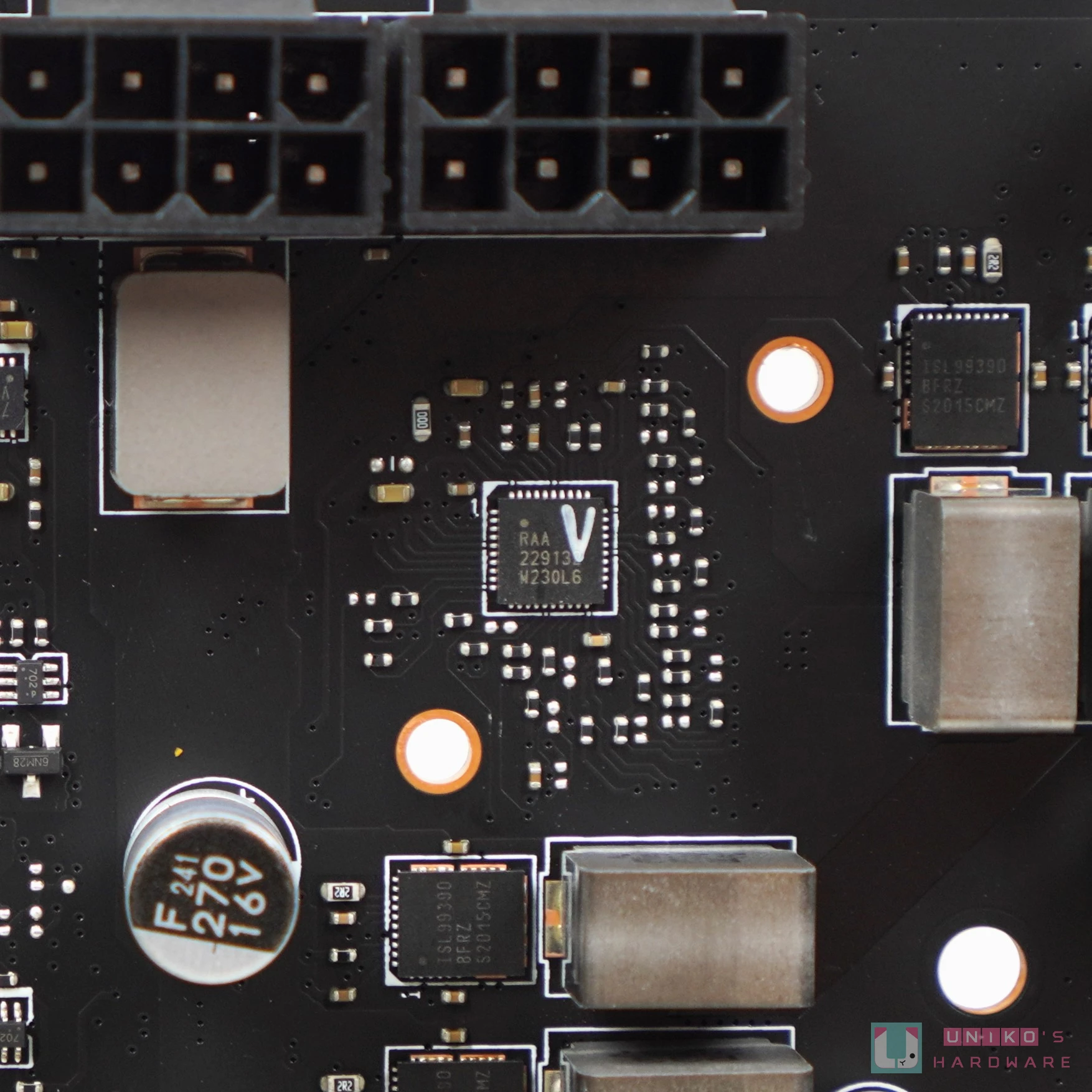

• 16 + 1 颗供电模组由 RENESAS RAA229132 PWM 控制器负责，DUET RAIL POWER SYSTEM 意味 16 颗 VCORE 的供电模组应该是由并联方式控制。(左)

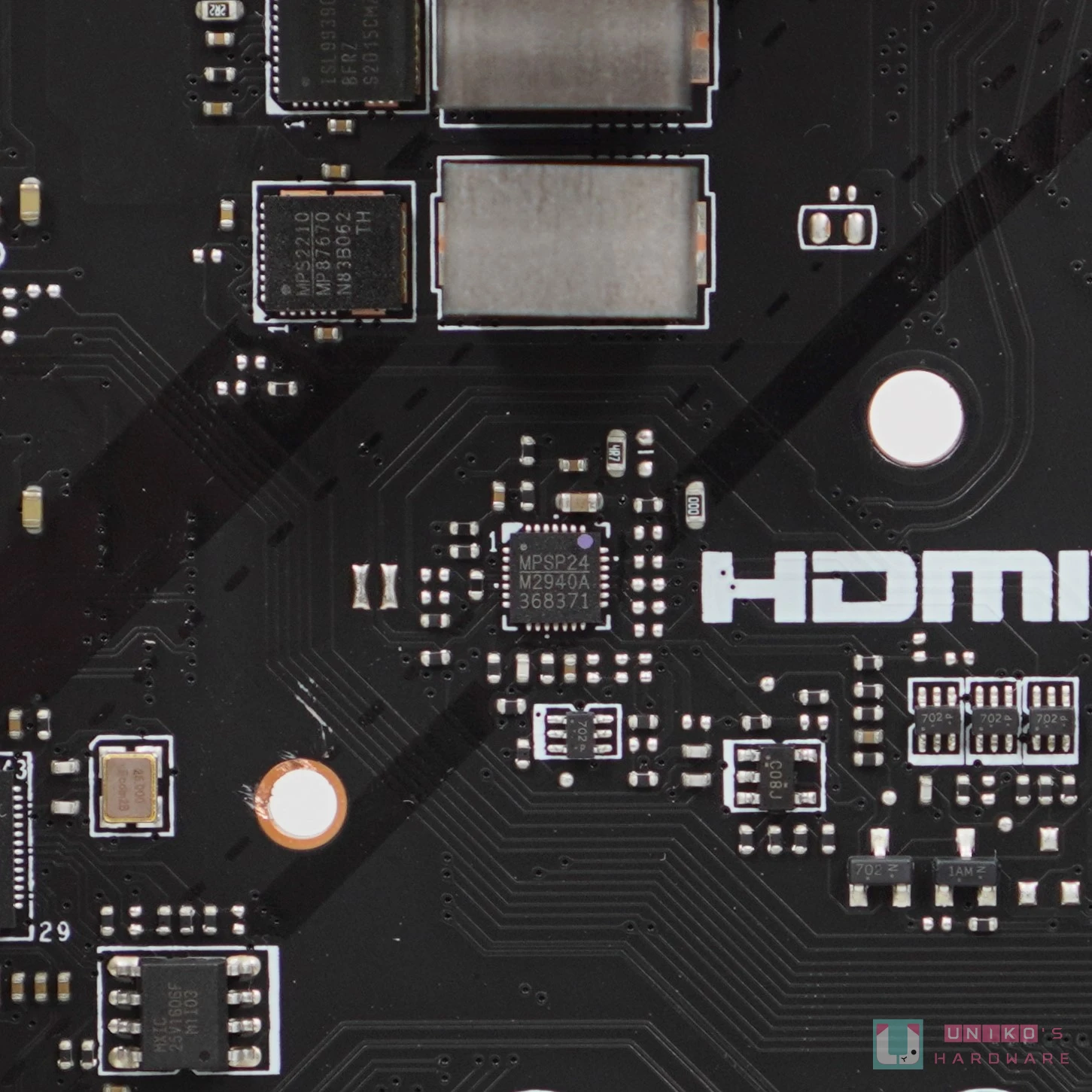

• MP87670 80A 一体式供电模组由 MPS M2940A 2 相 PWM 控制器直连控制。(右)

DUET RAIL POWER SYSTEM

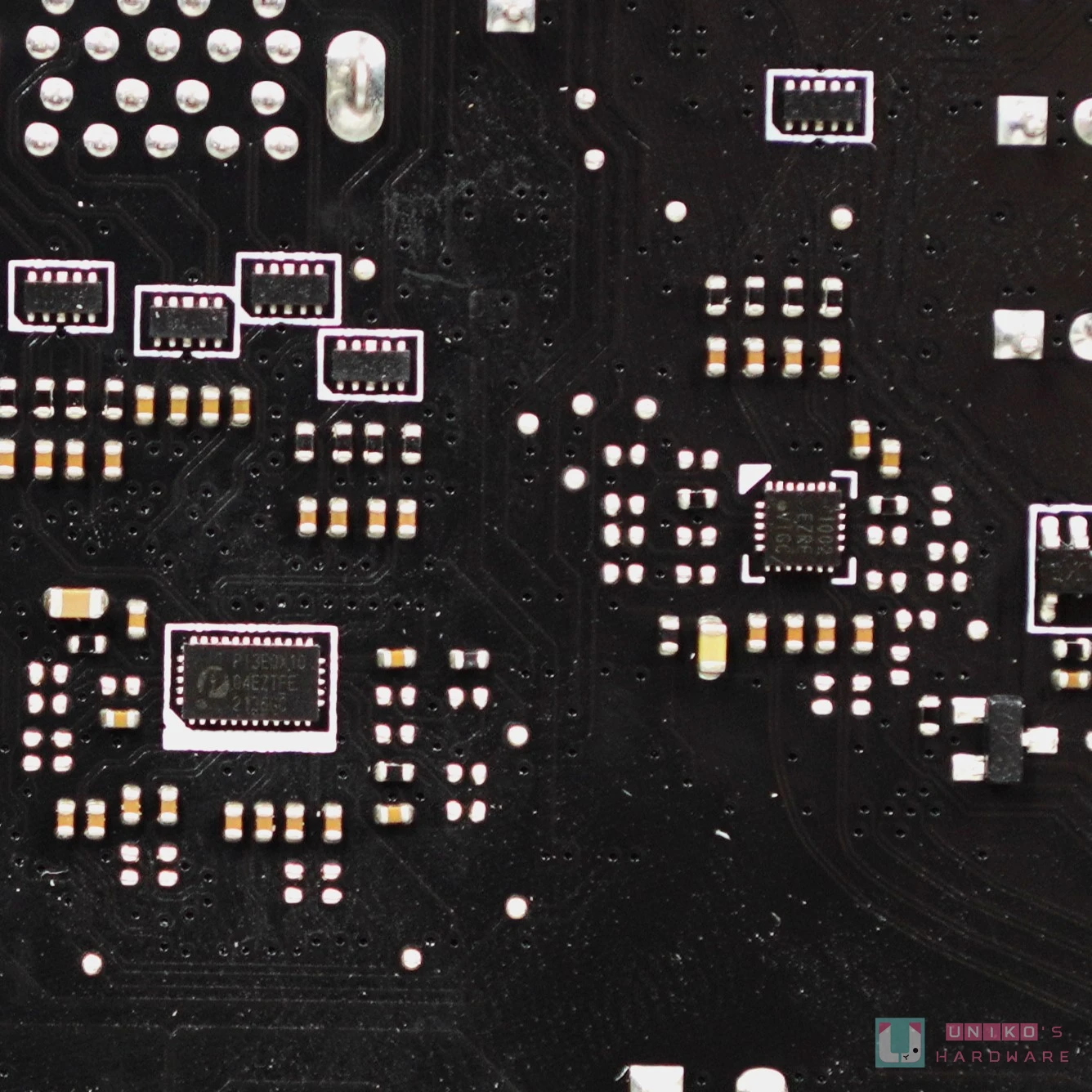

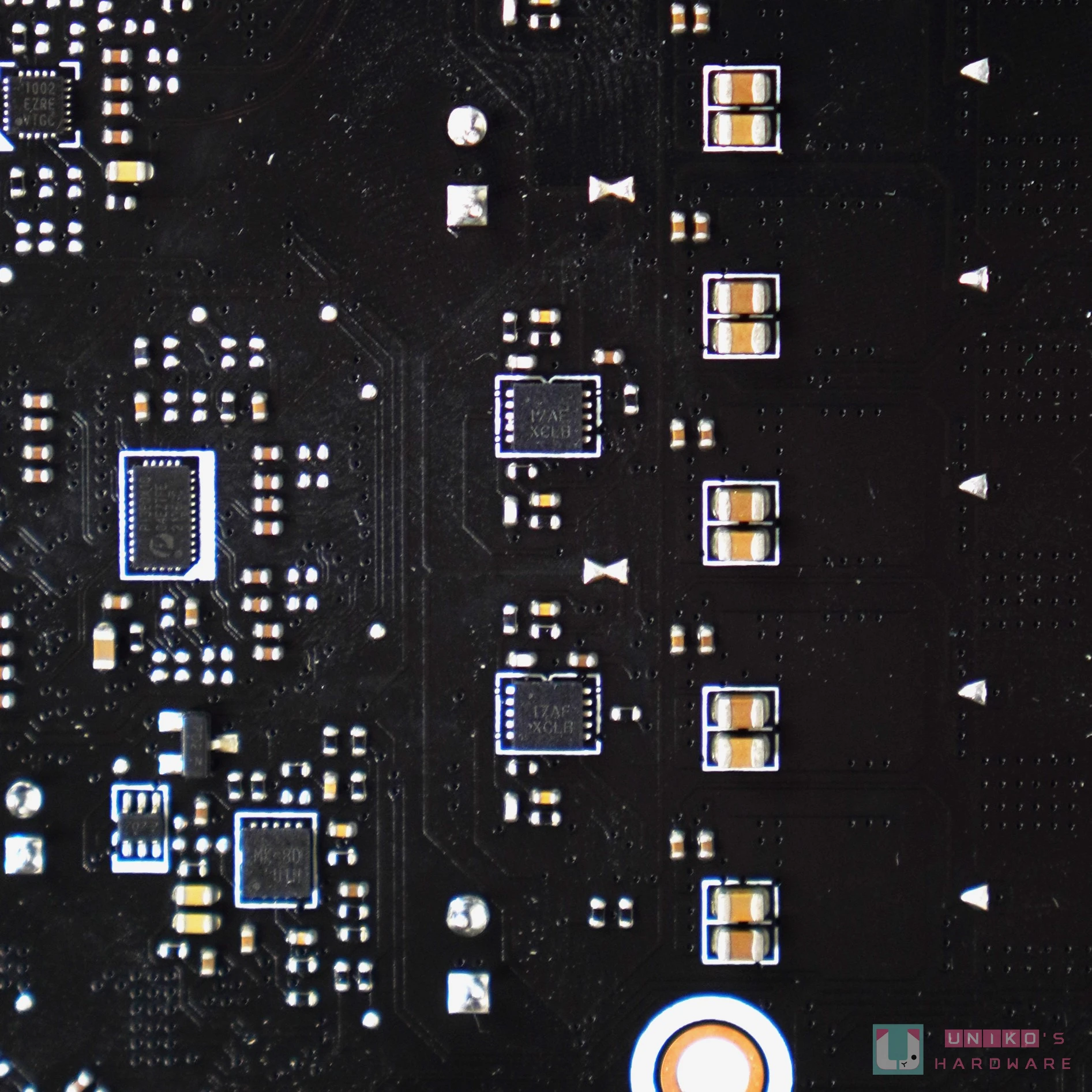

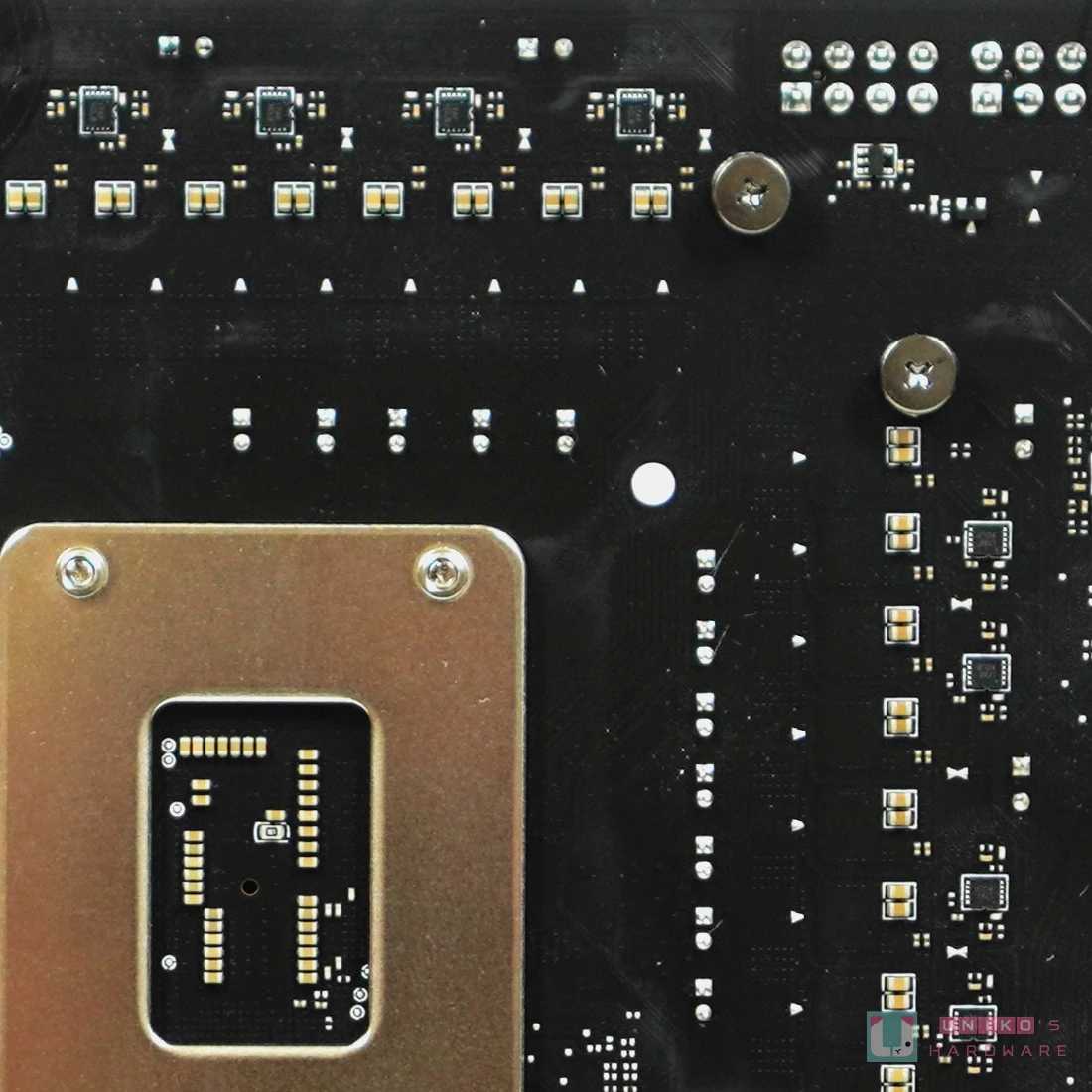

• 微星在各供电模组的背面增设一共 8 颗 INTERSIL (RENESAS) ISL6617A 晶片辅助。(左上)
• ISL6617A 支援将 PWM 讯号扩展 (INTERLEAVING 是为倍相器) 以降低涟波 (RIPPLE)，但亦支援 SYNCHRONOUS 即并联模式以降低电压因负载变化而波动的幅度，和提高电流平衡度，官网上没有提及使用哪一种设计。(右上)

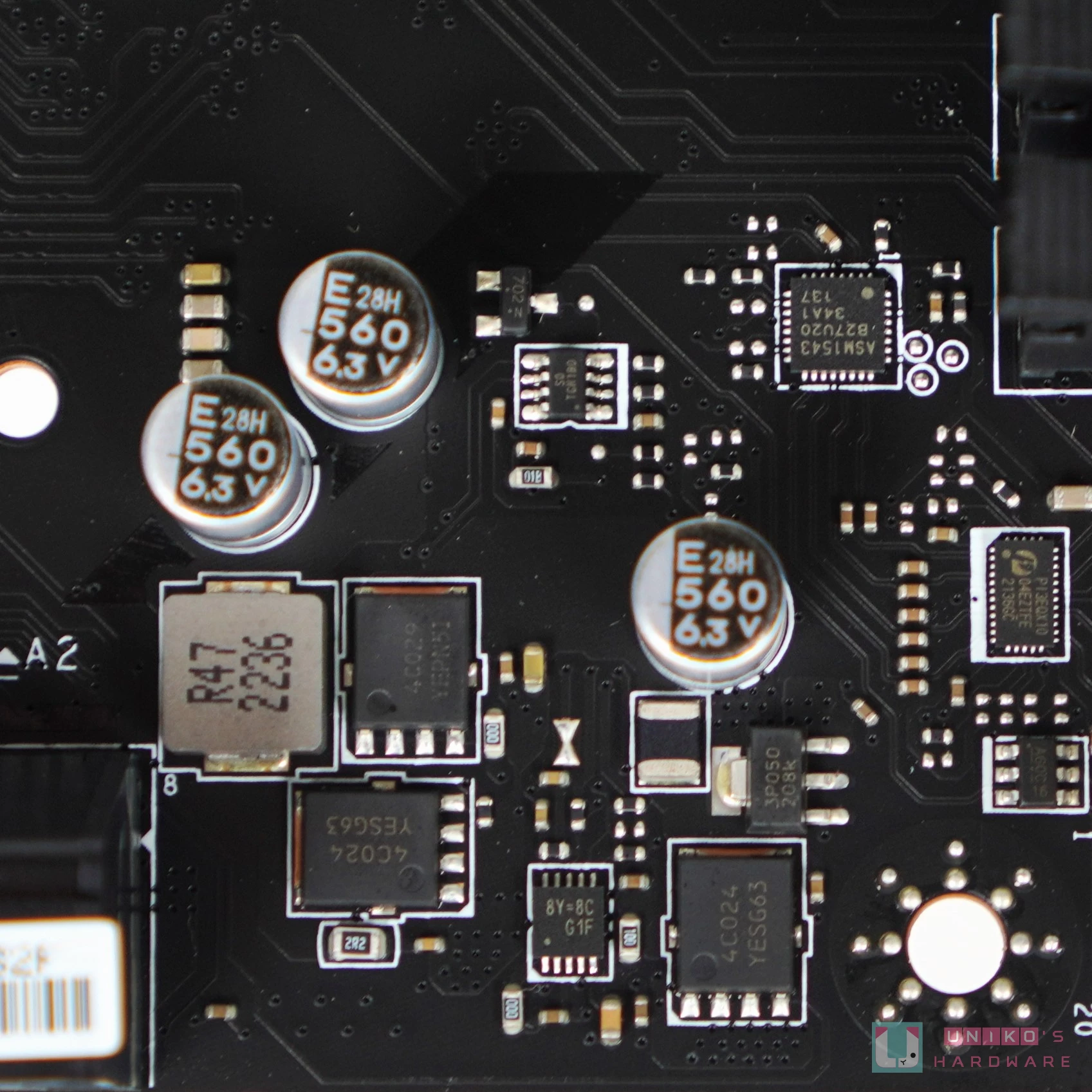

• RT8125E (8Y=) 单相 PWM 控制器，直连 1 颗 ON-SEMI 4C029 分离式供电模组和并联 2 颗 4C024 分离式供电模组，为晶片组 Z790 供电。(左下)

USB 与影像输出

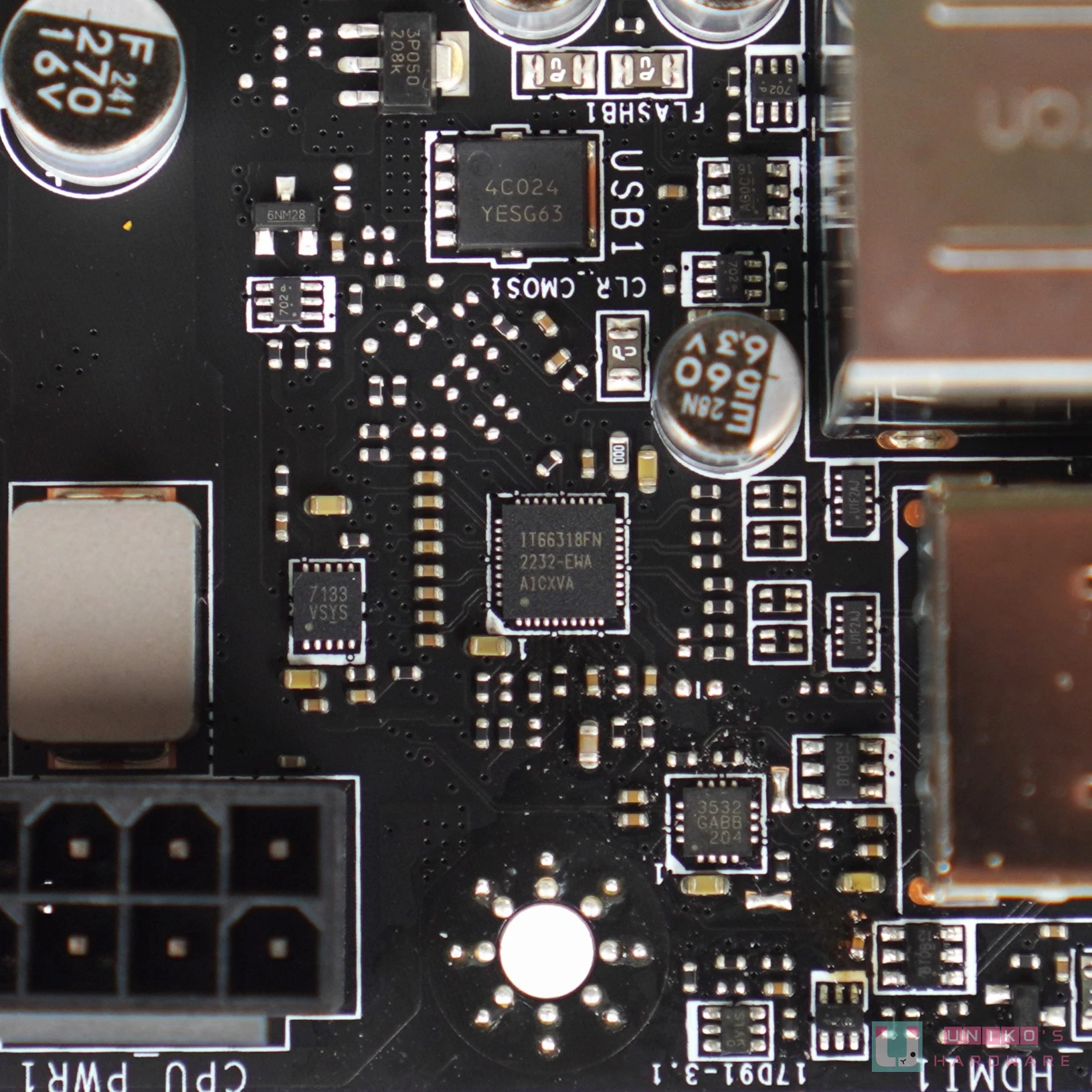

• ITE IT66318FN HDMI 2.0 重定时缓冲器晶片，提供稳定的 HDMI 2.1 4K 60hz 输出。(左)

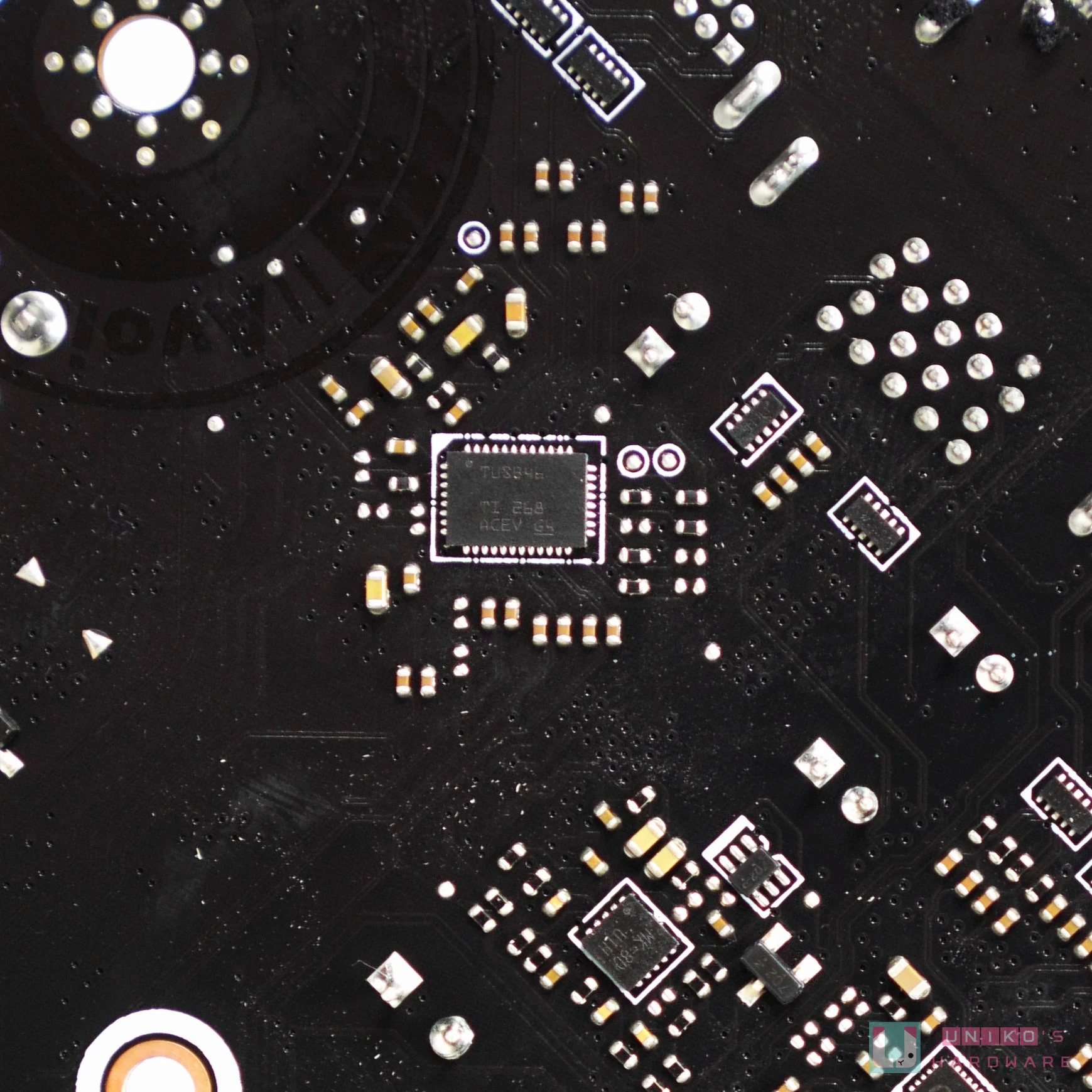

• TEXAS INSTRUMENTS TUSB1046A 晶片，可作为 DP 1.4 的中继器，提供稳定的 DP 1.4 8K 60Hz HBR3 输出。(右)

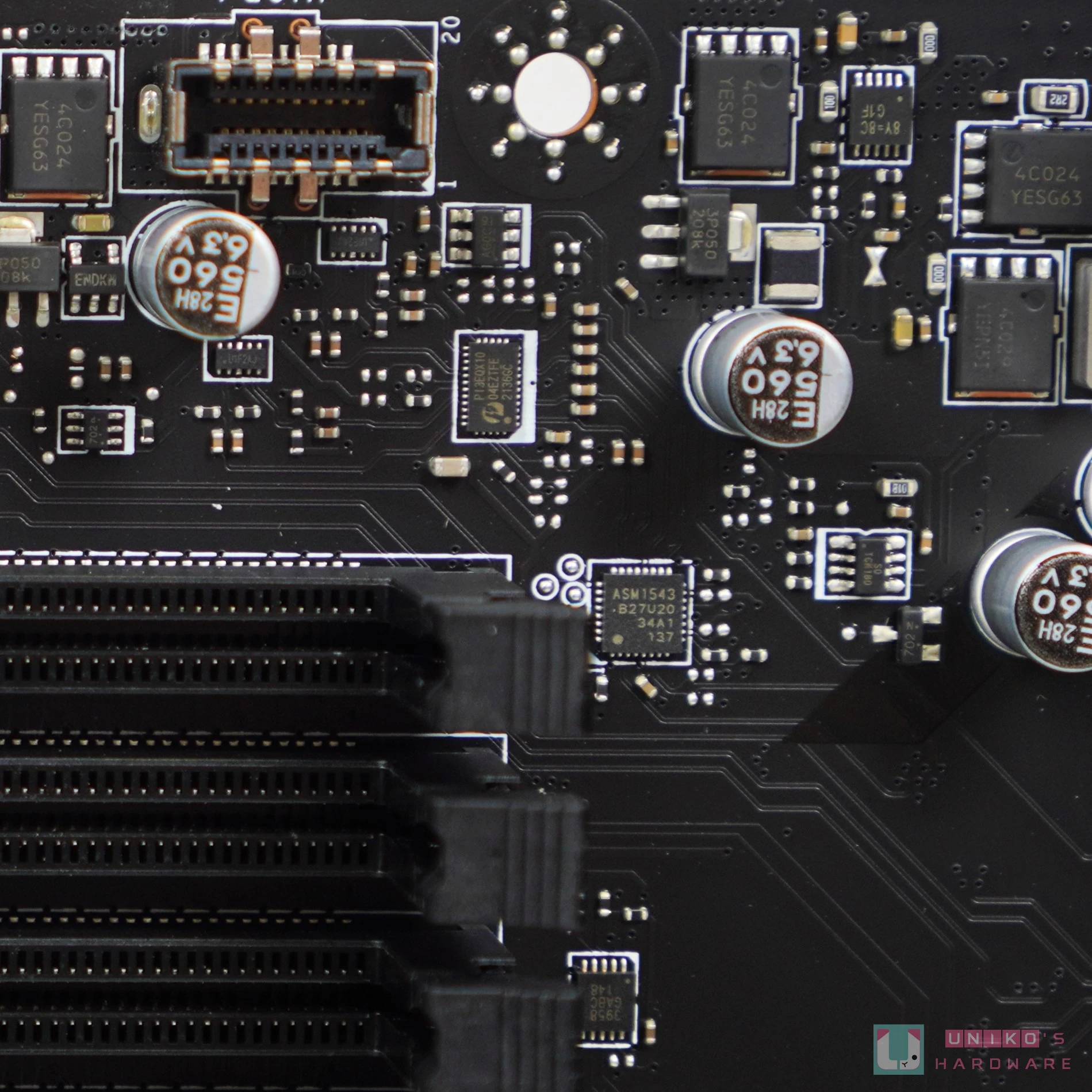

• ASMEDIA ASM1543 TYPE-C 控制器晶片，提供 1 个 10Gbps TYPE-C。(左)
• DIODES PI3EQX1004E 晶片是双 10Gbps USB 的中继器，透过提升讯号的强度确保 USB 10Gbps 的讯号不因线路长度而衰竭。(左)

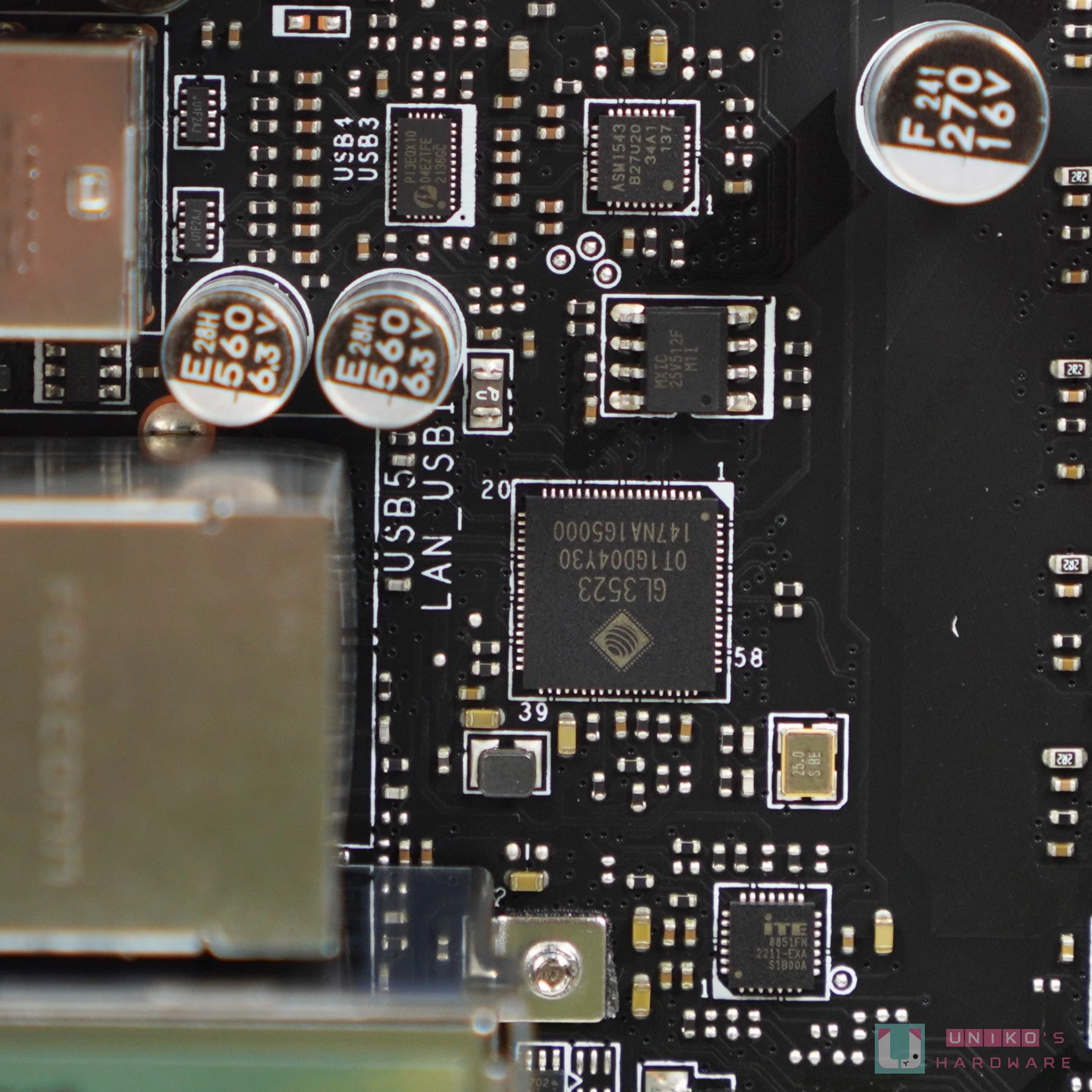

• GENESYS GL3523 (QFN76) 晶片是 USB 5Gbps 的 HUB，支援以 1 个上行 5Gbps 扩展出 4 个下行 5Gbps USB 埠。(左)
• ITE IT8851FN 是 PD 3.0 控制器，为 20Gbps TYPE-C 提供快充功能。(左)

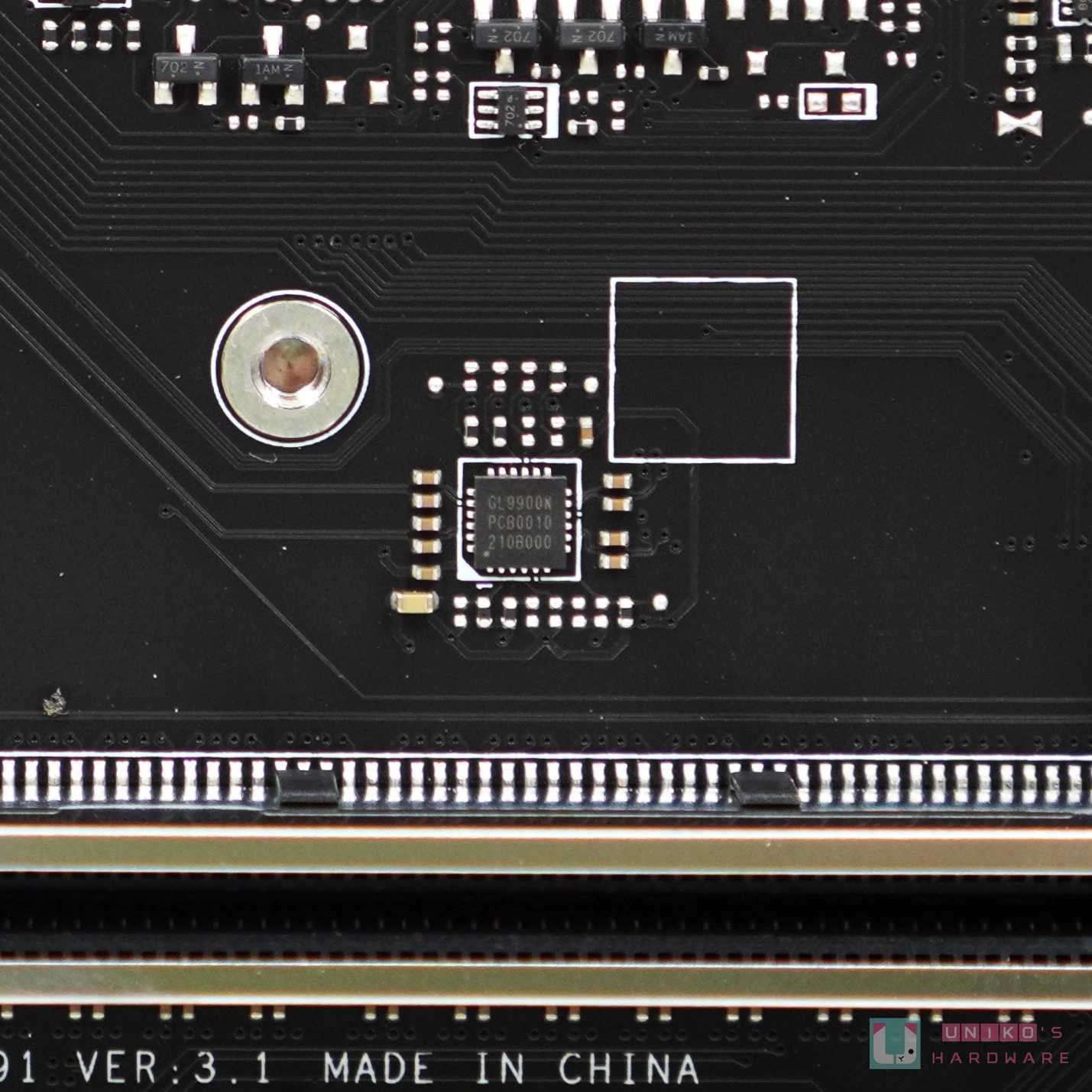

• GL9900N GENESYS 5Gbps USB 的中继器。(右)

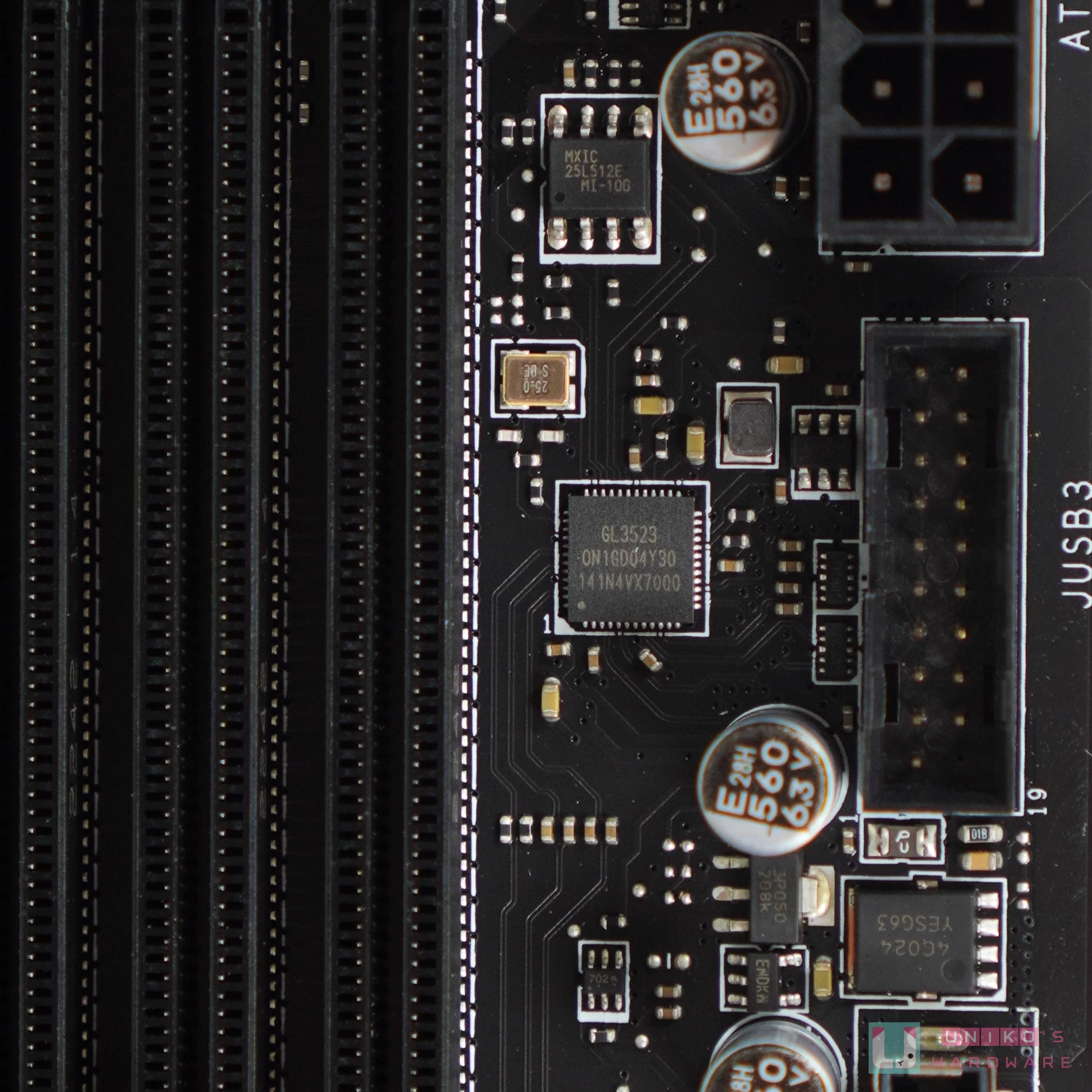

• GENESYS GL3523 (QFN48) USB 5Gbps 的 HUB，支援以 1 个上行 5Gbps 扩展出 2 个下行 5Gbps USB 埠。(左)
• DIODES PI3EQX1004E 晶片是双 10Gbps USB 的中继器，透过增强讯号的强度确保 USB 10Gbps 的讯号不因线路长度而衰竭。(右)
• ASMEDIA ASM1543 TYPE-C 控制器晶片，提供 1 个 10Gbps TYPE-C。(右)

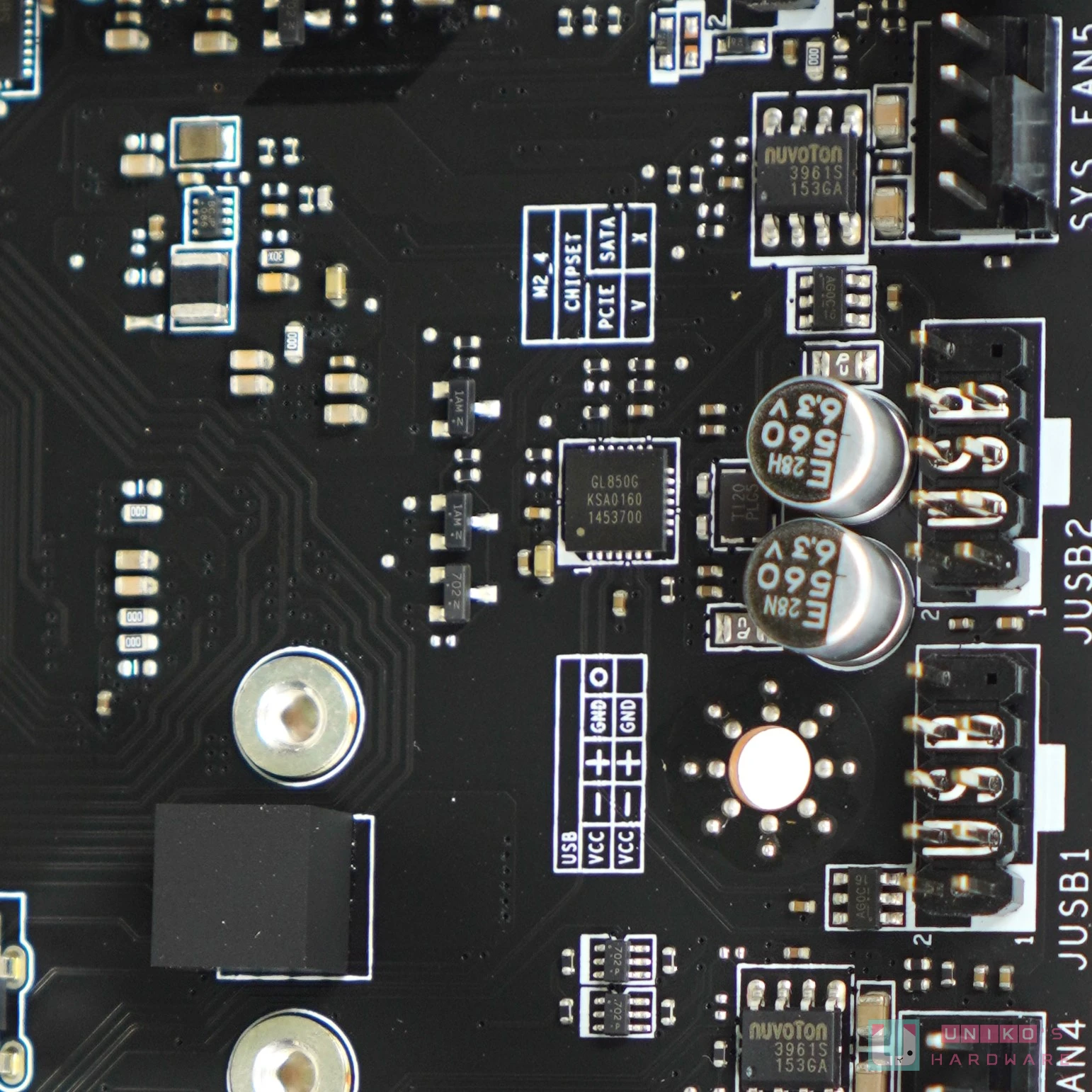

• GENESYS GL850G USB 2.0 HUB，支援以 1 个上行 USB 2.0 扩展出 4 个下行 USB 2.0 埠。(左上)
• DIODES PI3EQX1004E 晶片是双 10Gbps USB 的中继器，透过增强讯号的强度确保 USB 10Gbps 的讯号不因线路长度而衰竭。(右)
• 2 颗 DIODES PI3EQX1002E 晶片是单 10Gbps USB 的中继器，透过增强讯号的强度确保 USB 10Gbps 的讯号不因线路长度而衰竭。(右与左下)

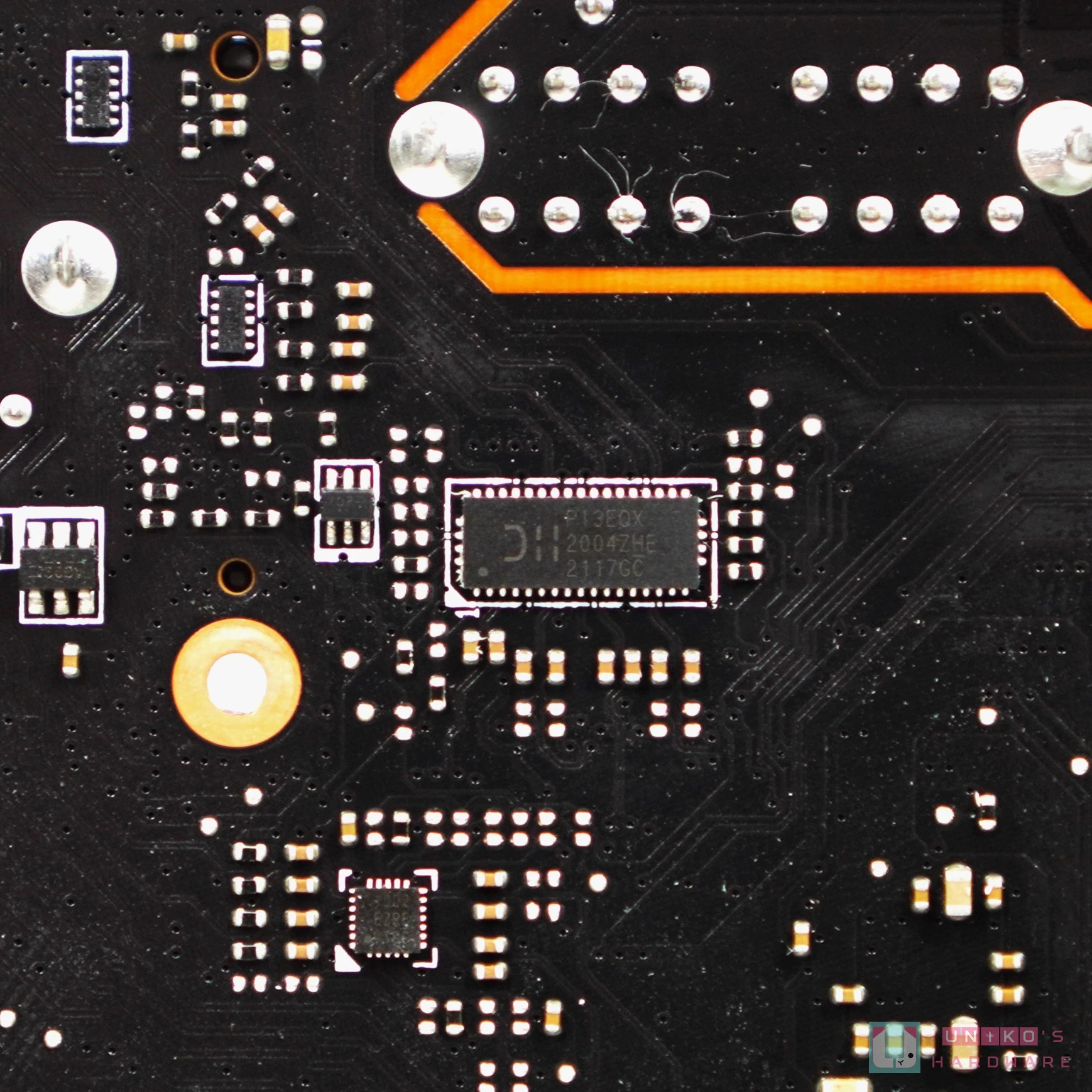

• DIODES PI3EQX2004 晶片是单 20Gbps USB 的中继器，透过增强讯号的强度确保 USB 20Gbps 的讯号不因线路长度而衰竭。(左下)

网路

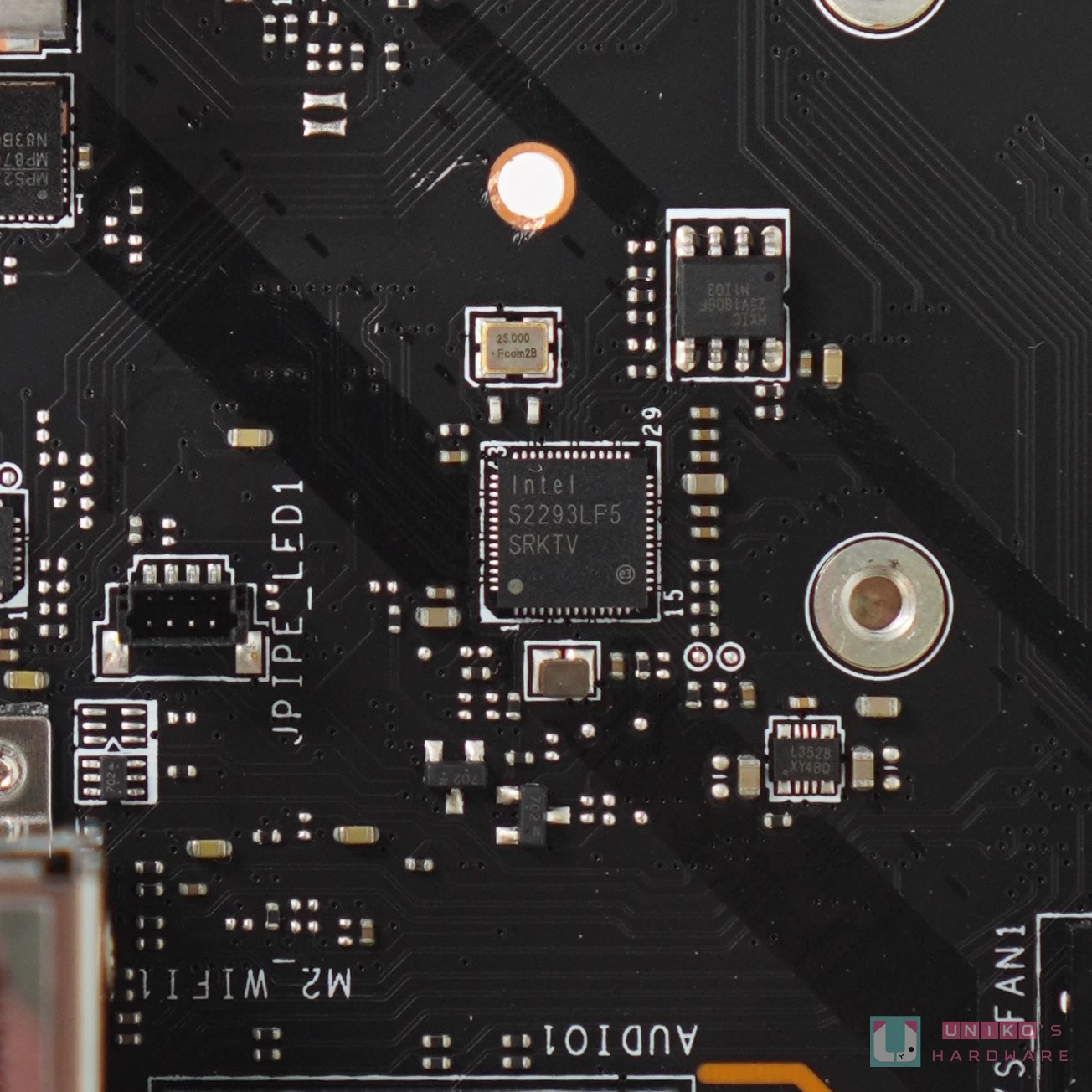

• SRKTV 是 INTEL I226-V 2.5Gbps 网路控制器，提供 1 个 2.5Gbps RJ45 埠。

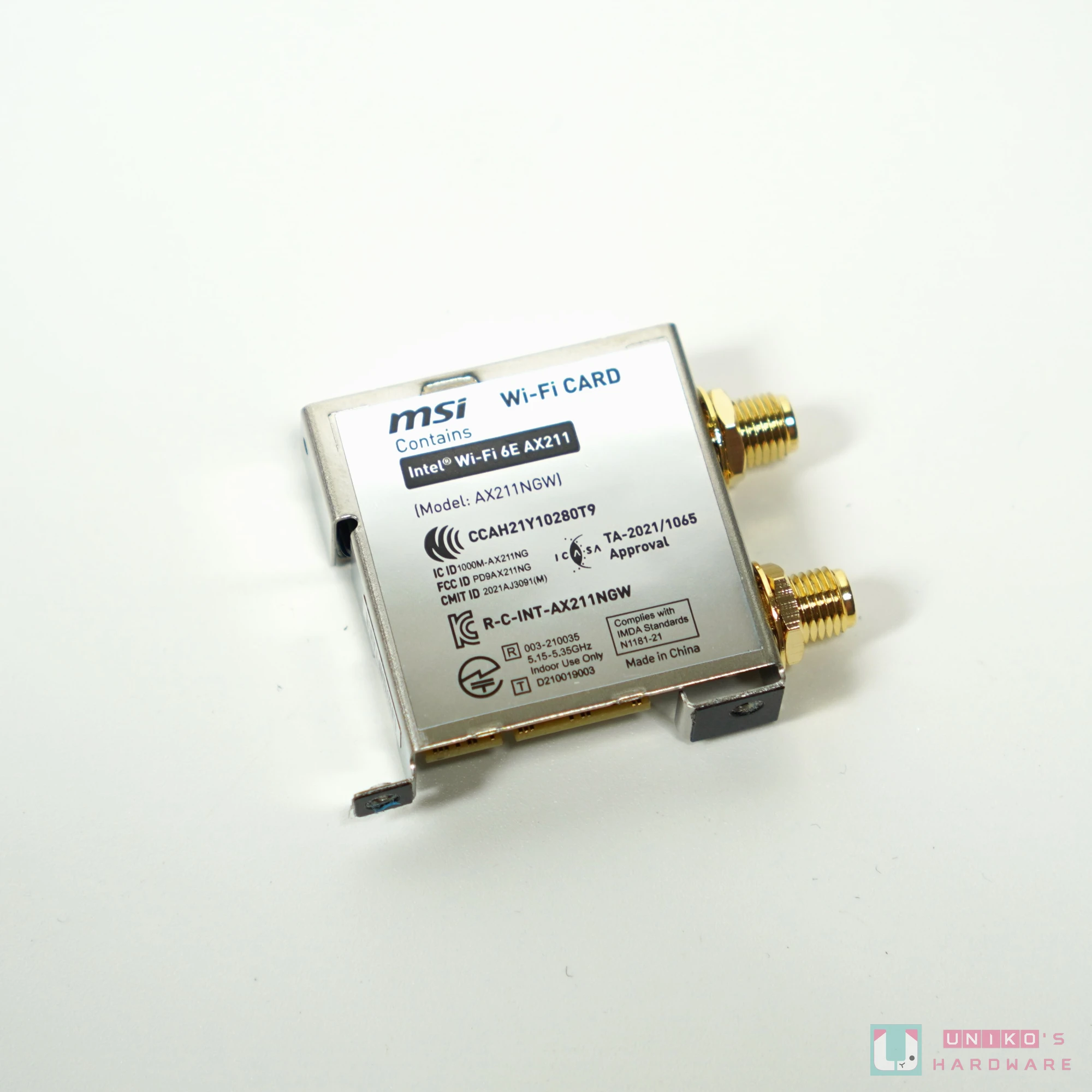

• INTEL AX211 CNVIO2 模组，支援 WIFI 6E 和 BT 5.3。

音效

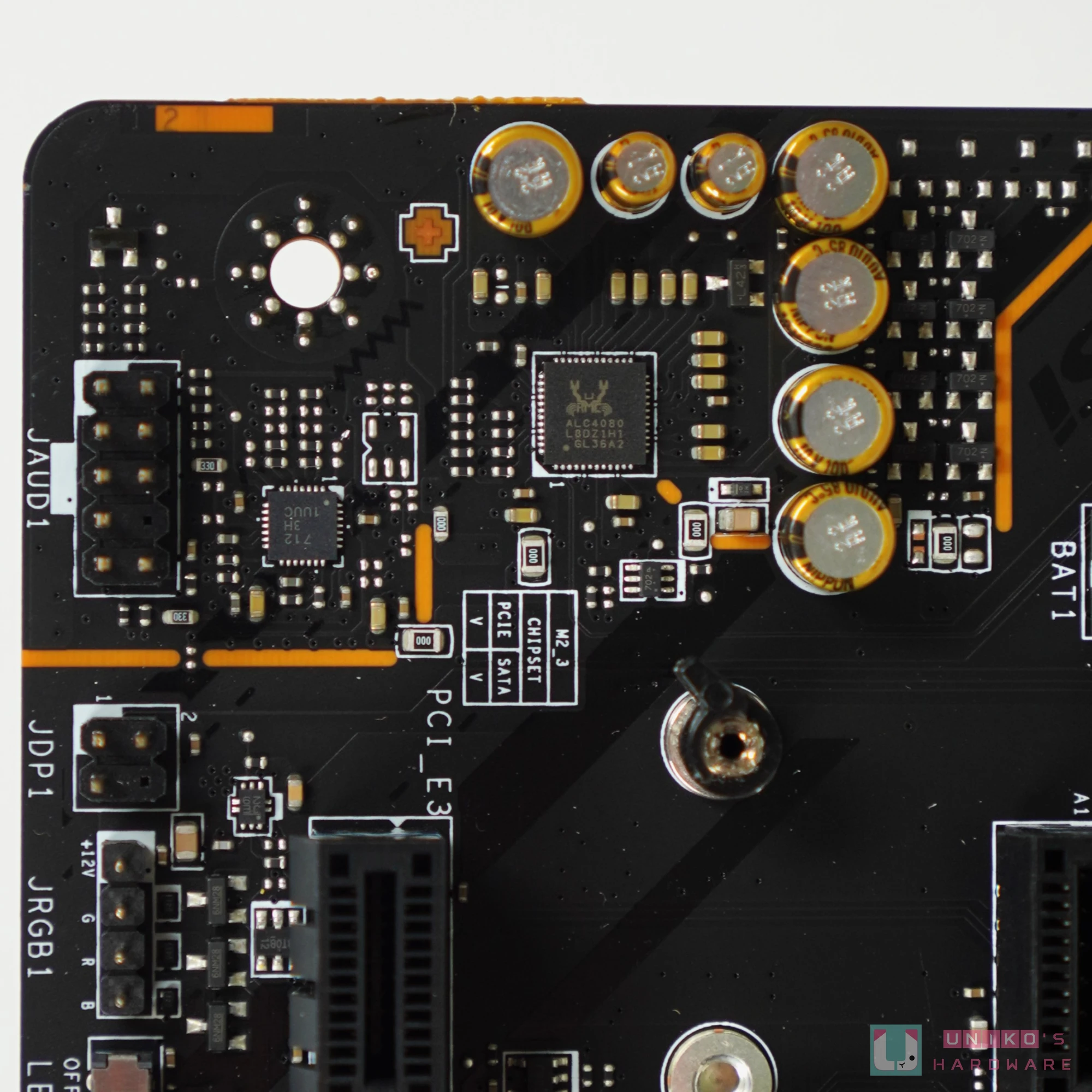

REALTEK ALC4080 CODEC 音效编码解码处理器，搭配多颗日系音效电容和 1 颗微星一直以来都没有告诉你的放大器 SAVITECH SV3H712。

PCI-E 通道晶片

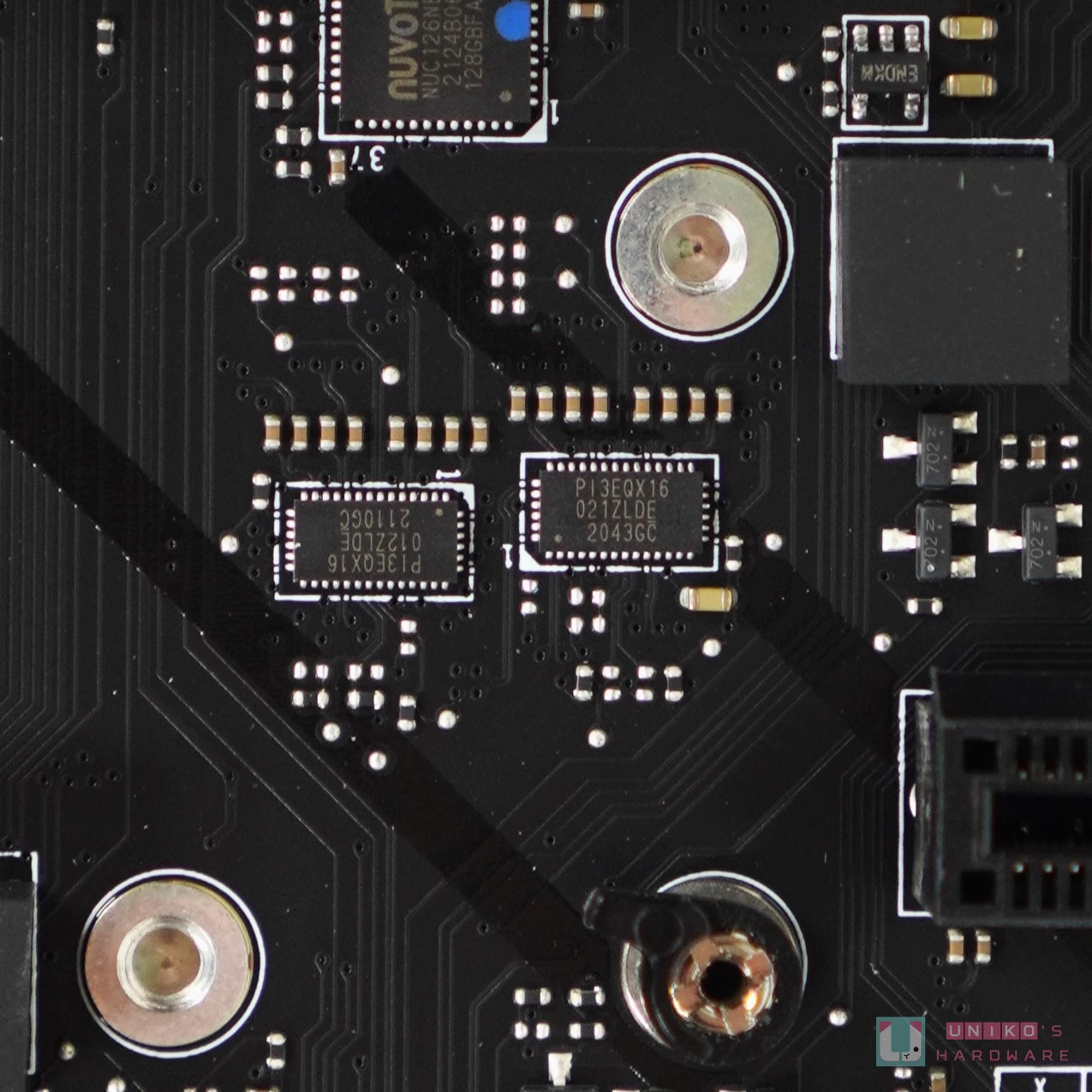

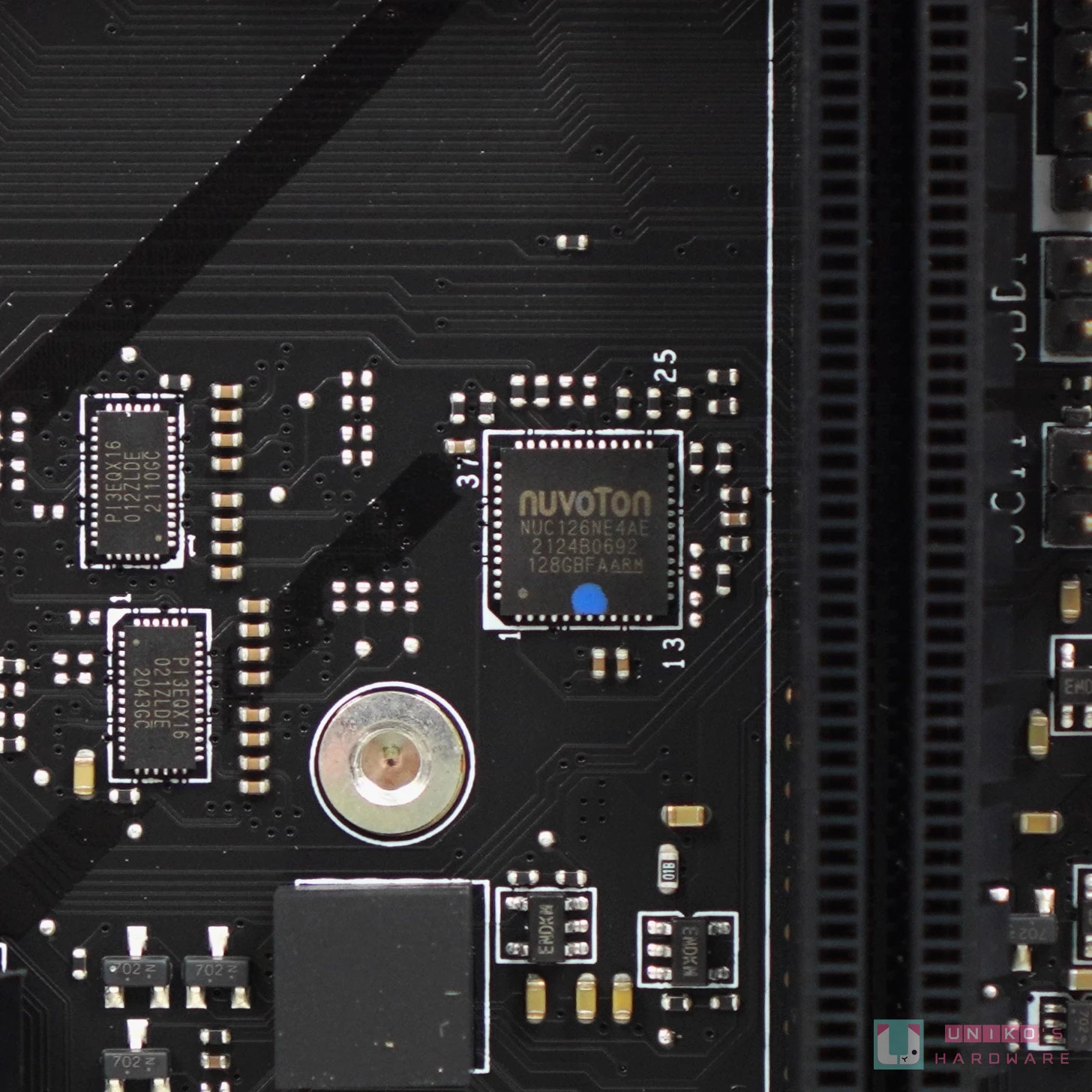

• DIODES PI3EQX16012 与 DIODES PI3EQX16021，同属 PCI-E 4.0 中继器，合共负责 PCI-E 4.0 X4，亦具有 PCI-E 通道切换的功能。这里应该只是为了确保从 Z790 晶片组拉至 PCI_E3 插槽的讯号维持完整。

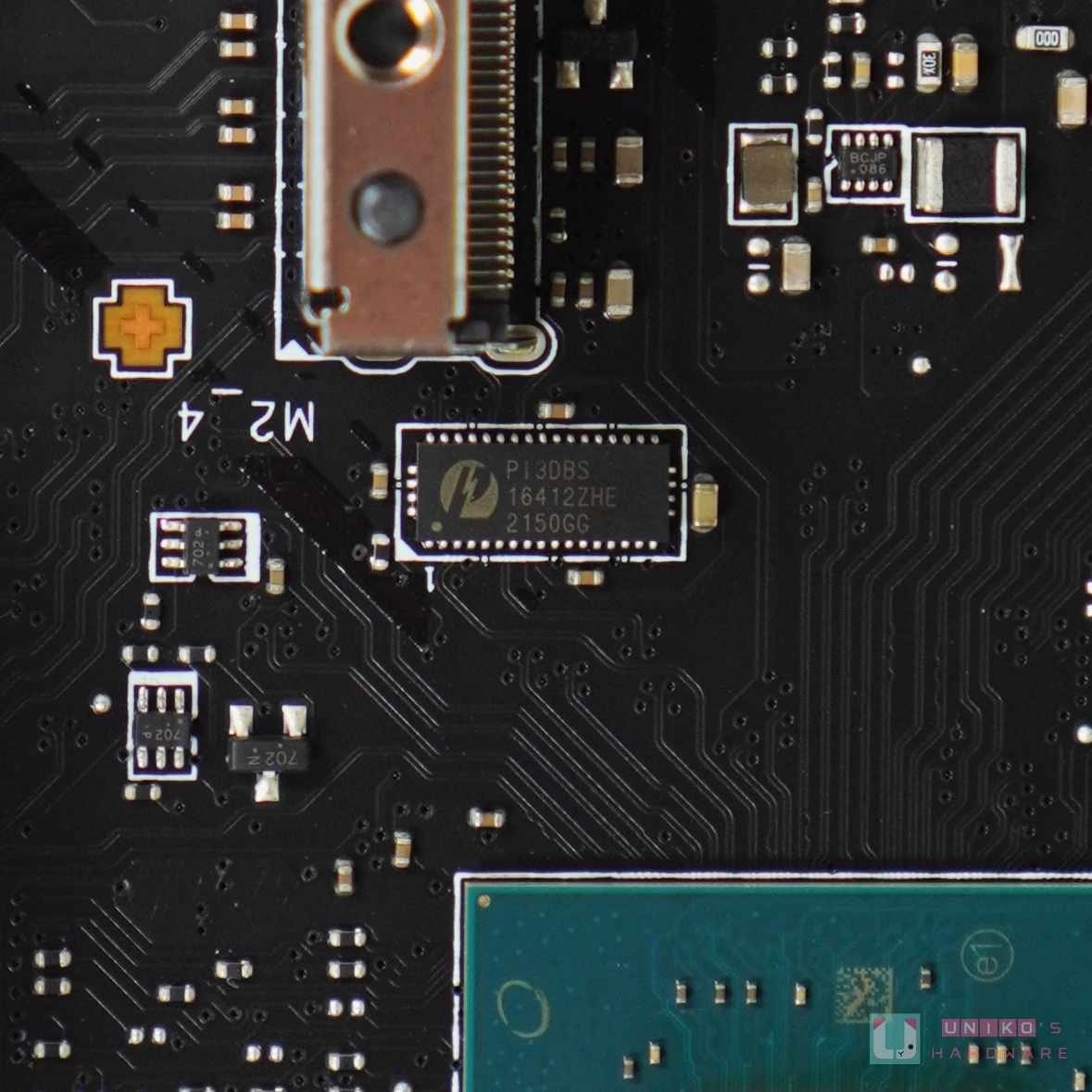

• DIODES PI3DBS16412 是 PCI-E 4.0 X2 的通道切换晶片，这里应该被用以切换 SATA 控制器 / 通道至 SATA_1 或 M2_3 (为 M2_3 提供 SATA M.2 支援但须禁用 SATA_1)。

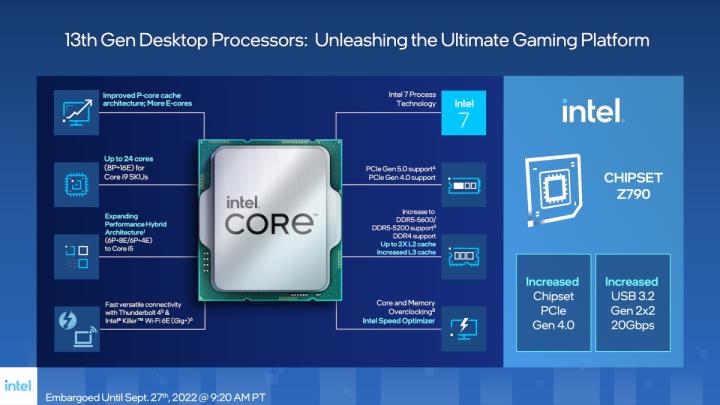

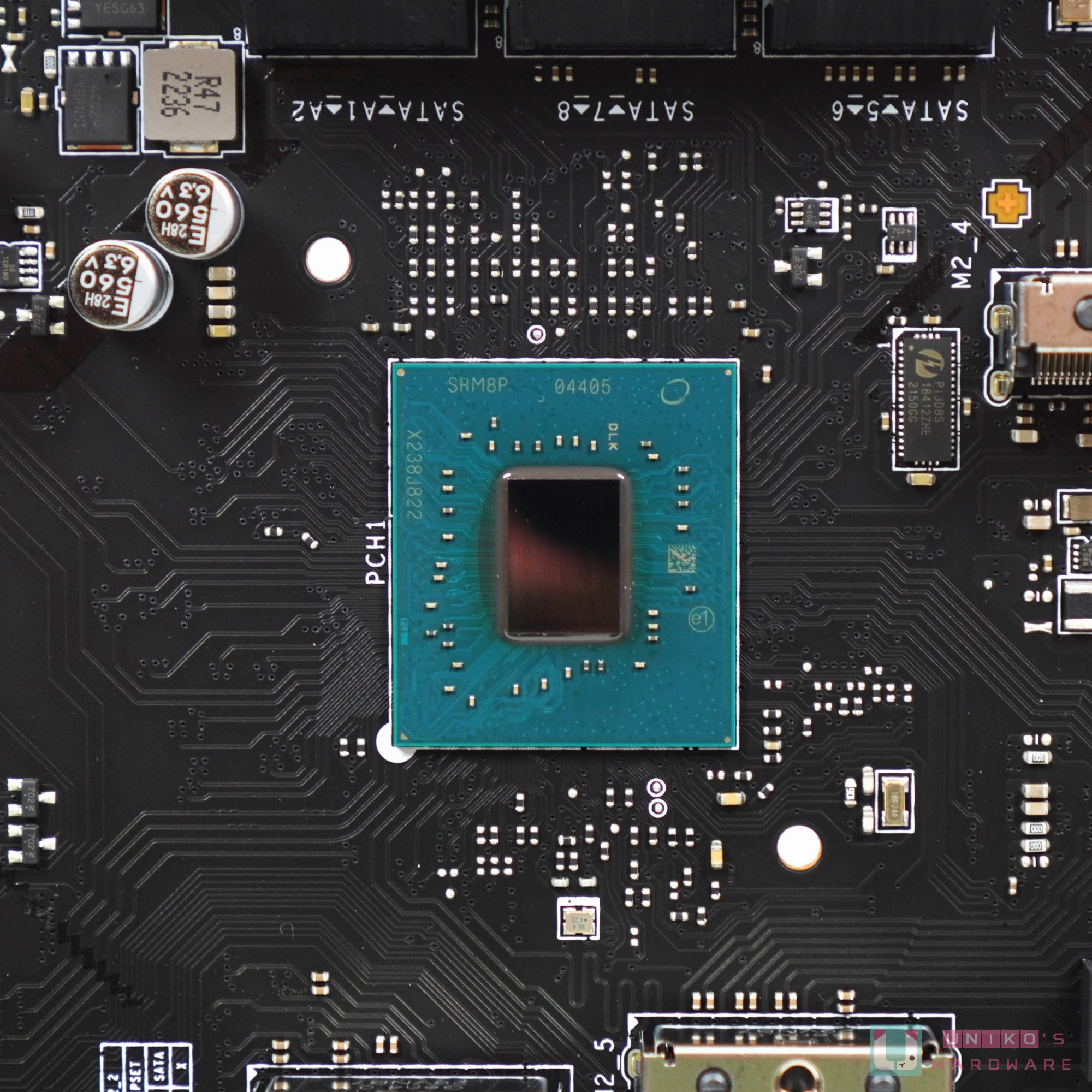

Z790 晶片组

28 组 PCI-E 通道。

• PCI-E 4.0 X4 提供 M2_2
• PCI-E 4.0 X4 提供 M2_3
• PCI-E 4.0 X4 提供 M2_4
• PCI-E 4.0 X4 提供 M2_5
• PCI-E 4.0 X4 提供 PCI_E3
• PCI-E 3.0 X4 提供 SATA_5、SATA_6、SATA_7、SATA_8
• PCI-E 3.0 X1 提供 PCI_E1
• PCI-E 3.0 X1 提供 I226-V
• PCI-E 3.0 X1 提供 WIFI 插槽
• PCI-E 3.0 X1 提供 ASM1061 提供 SATA_A1、SATA_A2

关于 SATA_1，由于 SATA_1 与 M2_3 有关，更像是由同一组 PCI-E 4.0 X4 同时供应至 M2_3 与 SATA_A1，PCB 上亦有 1 颗 PCI-E 通道切换的晶片。

其他晶片

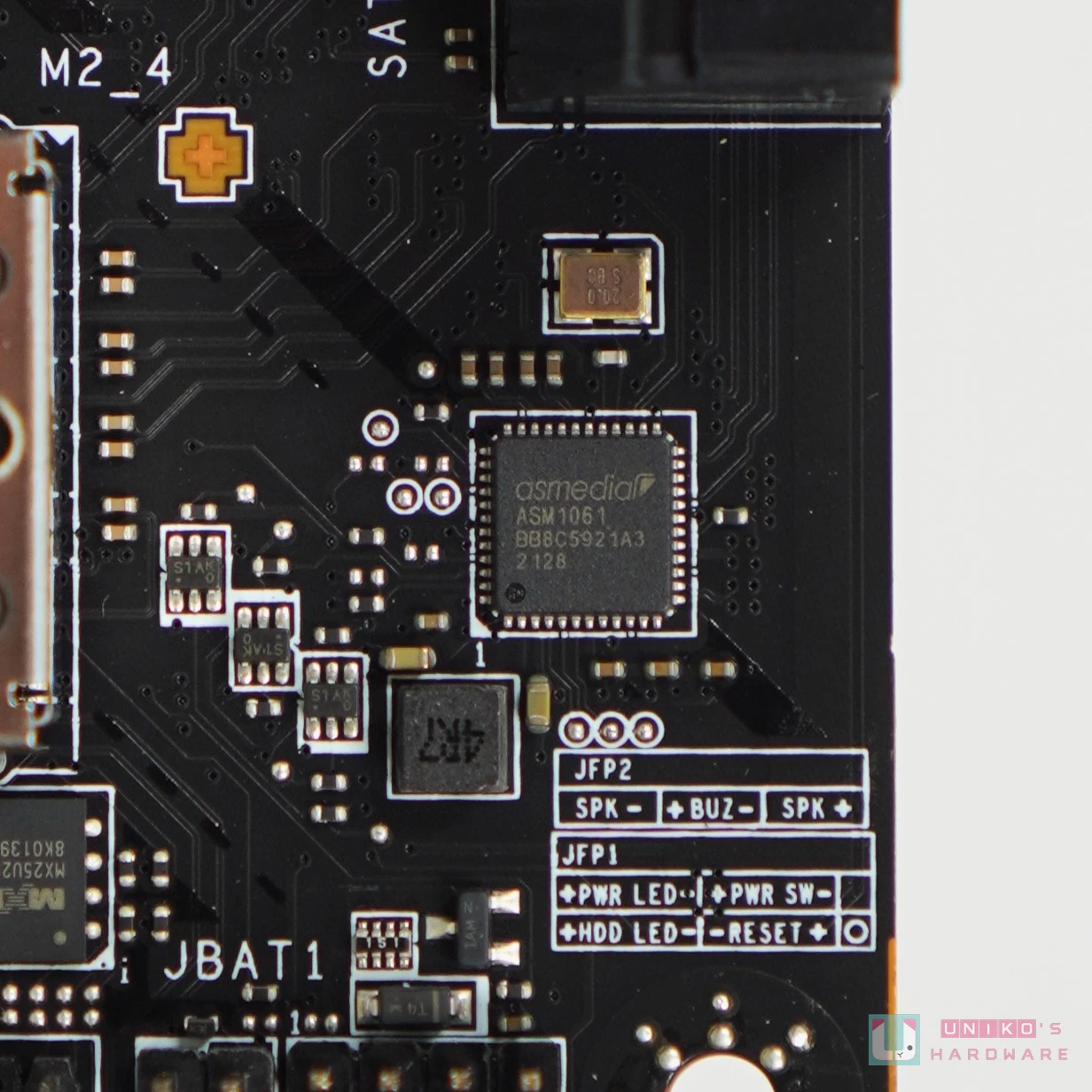

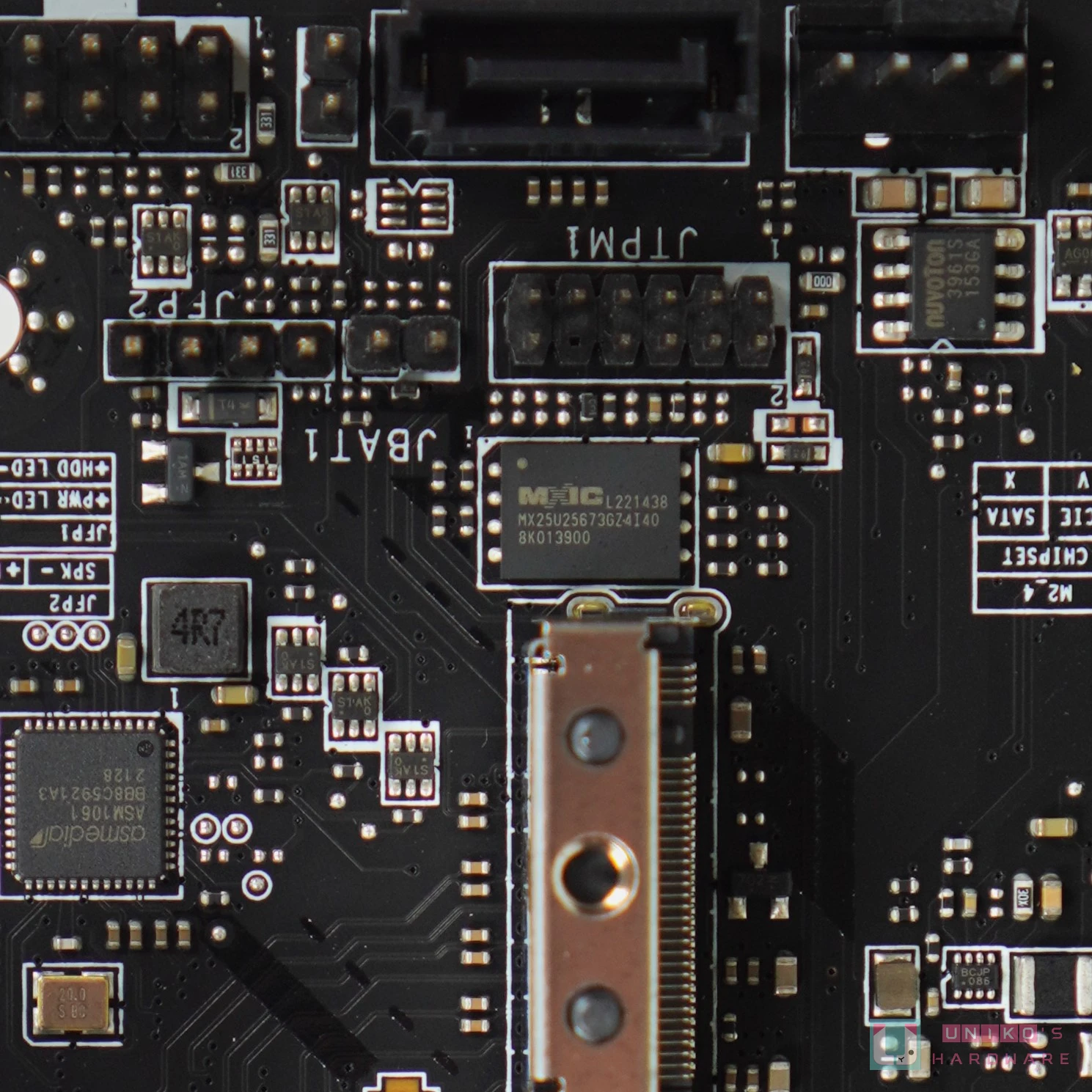

• ASMEDIA ASM1061 晶片，以 PCI-E 2.0 X1 提供 2 个 SATA III 6G 埠 (SATA_A1 & SATA_A2)。(左上)
• BIOS 晶片 MXIC MX25U25673G。(右上)
• NUVOTON NCT6687D-M SUPER I/O 监控晶片，提供多个 4-PIN PWM 风扇支援和监控各项电压和温度等等。(左下)
• 504AN 晶片，猜测用以执行免 CPU 更新 BIOS 的功能。(左下)
• NUVOTON NUC126NE4AE 微处理器晶片，用以管理 RGB 灯效。(右下)
