| PCIe 5.0 | DOWNLINK | USB3 | 影像输出 | USB 2.0 | |
|---|---|---|---|---|---|
| X670E | 16+4+4 = 24 | 4.0 X4 | 10Gbps *4 | 4 | 1 |
| X670 | 16+4+4 = 24 | 4.0 X4 | 10Gbps *4 | 4 | 1 |
| B650E | 16+4+4 = 24 | 4.0 X4 | 10Gbps *4 | 4 | 1 |
| B650 | 16+4+4 = 24 | 4.0 X4 | 10Gbps *4 | 4 | 1 |
| B550 (AM4) | 16+4 = 20 (PCIe 4.0) | 3.0 X4 | 10Gbps *4 | 0 | 0 |
| B650 | 晶片组间串连 | 总 PCIe | PCIe 3.0 | PCIe 4.0 | 独立 SATA | 共享 SATA | |
|---|---|---|---|---|---|---|---|
| X670E | 2 颗 | 4.0 X4 | 8+12 = 20 | 8 | 12 | 0 | 8 |
| X670 | 2 颗 | 4.0 X4 | 8+12 = 20 | 8 | 12 | 0 | 8 |
| B650E | 1 颗 | N/A | 4+8 = 12 | 4 | 8 | 0 | 4 |
| B650 | 1 颗 | N/A | 4+8 = 12 | 4 | 8 | 0 | 4 |
| B550 (AM4) | 1 颗 | N/A | 10 | 10 | 0 | 4 | 2 |
| USB 5Gbps | USB 10Gbps | 共享 USB 20G | USB 2.0 | |
|---|---|---|---|---|
| X670E | 0 | 6+6 = 12 | 2 | 6+6 = 12 |
| X670 | 0 | 6+6 = 12 | 2 | 6+6 = 12 |
| B650E | 0 | 6 | 1 | 6 |
| B650 | 0 | 6 | 1 | 6 |
| B550 (AM4) | 2 | 2 | 0 | 6 |
包装与配件介绍
外盒正面可见 MPG 的新世代图案刻印在新的背景主题设计上，右上角简单带出这是支援 LIGHTNING GEN 5 的产品，右下角印有晶片组的名称 B650。背面有主机板的图片和 8 大卖点，从 CPU 供电到 DDR5 记忆体再到 M.2 储存，还有网路设计和音效设计，赋予产品独有不同的个性。
简约可能是中阶 MPG 系列的风格，配件只有 2 根 SATA 线材、2 支 WIFI 天线、1 颗 EZ M.2 CLIP 固定螺丝、1 颗 M.2 背板的固定螺丝、1 张贴纸和 2 份文件。

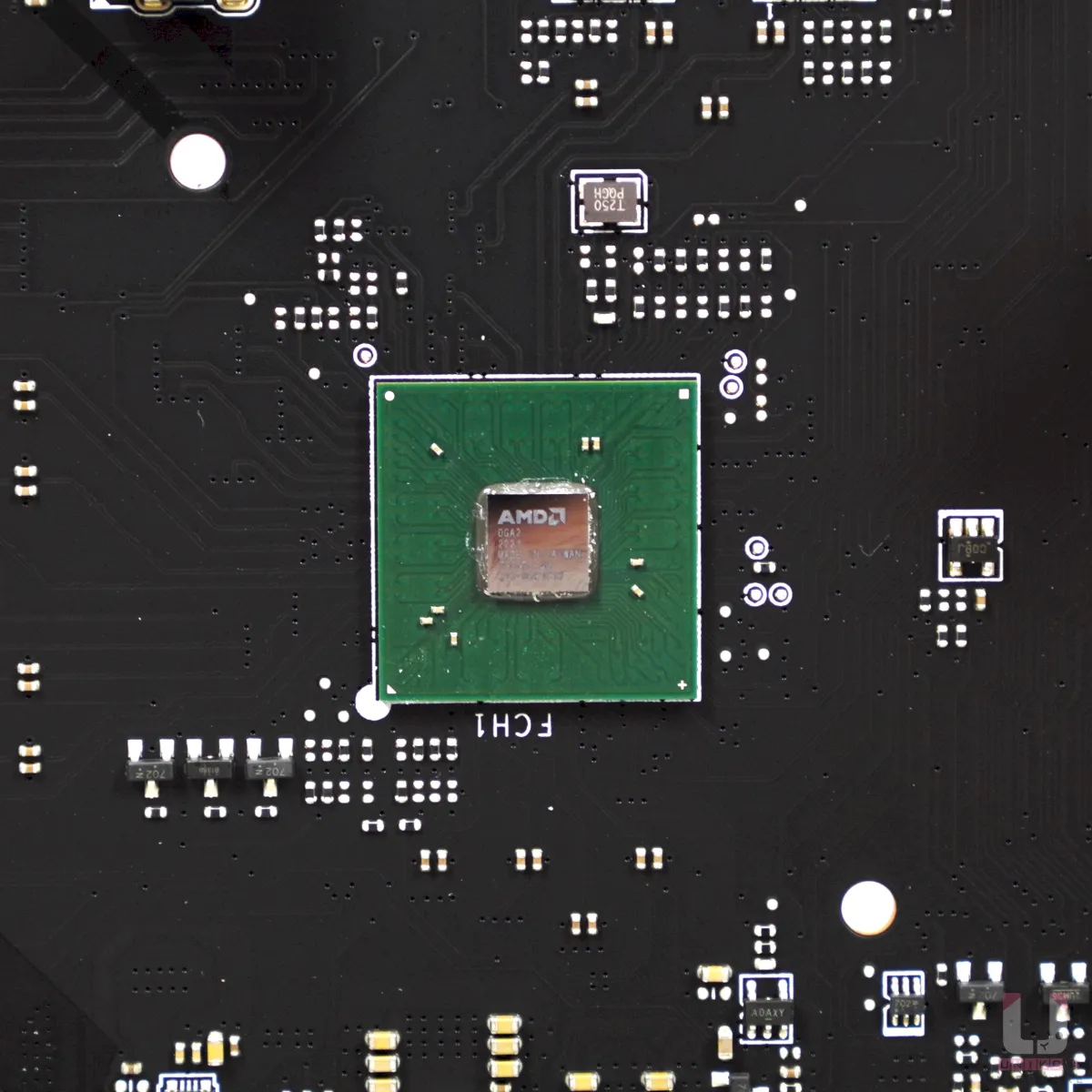

B650 晶片组

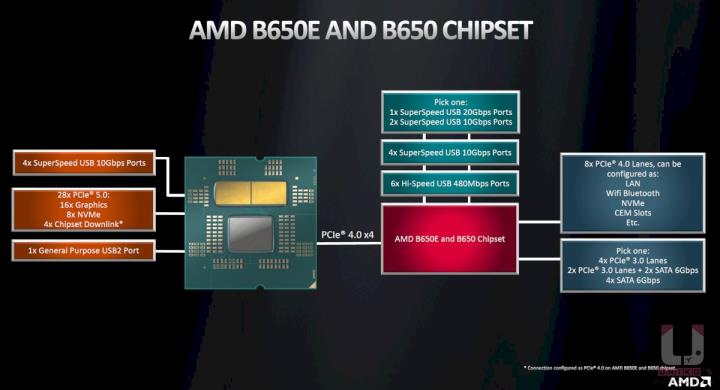

- B650 主机板採用单一的晶片组，B650 晶片组以 PCI-e 4.0 X4 连接至 CPU，并再扩展出 12 组 PCI-e 通道 (8 组 PCI-e 4.0 和 4 组 PCI-e 3.0 或 4 个 SATA)，以及 6 个 USB 10Gbps 和 6 个 USB 2.0。
- 8 组 PCI-e 4.0 通道被分配至 M2_3 或 PCI_E2 (X4) 和 2.5Gbps 有线网路 (X1) 和 Wi-Fi 6E (X1) 和 ASM1061 (X1) 和 PCI_E3 (X1) 上，4 组 PCI-e 3.0 则被用作提供 4 个原生 SATA III 6G 埠。
结论
新命名新风格，微星为 MPG B650 EDGE WIFI 带来新的功能 PCI-e 5.0 X4 M.2，为战未来作好準备。事实证明这一代显示卡仍然是 PCI-e 4.0 X16，而 PCI-e 5.0 X4 M.2 SSD 即将上市，微星虽然缺少 B650E 型号，但是并没有输，特别在 I/O USB 数量令人满意，供电用料和散热设计强劲，DDR5 记忆体超频简单易用，更首次支援 CPU PERFORMANCE SWTICH 超频，能满足不同需求的使用者。
MSI MPG B650 EDGE WIFI
