BIOSTAR 继续攻佔高阶主机板市场，推出 Z790 VALKYRIE 女武神主机板与他厂比拚，就外观上来看，跟日前才推出的 X670E VALKYRIE 不算有太大的差异，但如果与前代相比，护甲上的图案设计就很不同。这次改将女武神的翅膀 LOGO 低调浮现、线条设计改以髮丝纹呈现、桃红色设计佔比也变更少。内在设计与竞品相同，改变都不算大，因为 Z690、Z790 的确就是换晶片组而已，更别说这两颗晶片组之间的差异根本不大，一起来看看女武神这次的进化吧。
目录

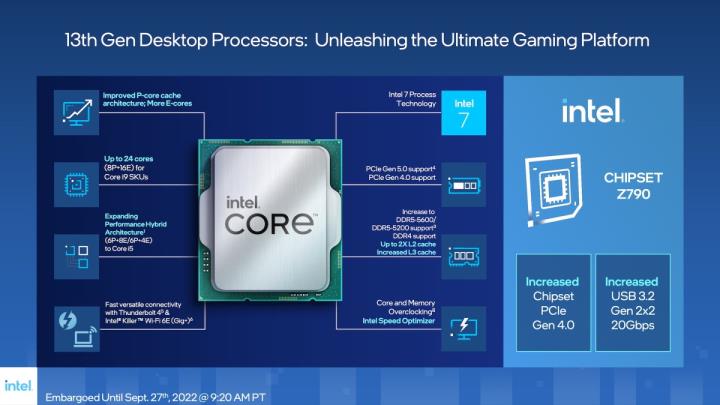

INTEL Z790 晶片组
新晶片组 Z790 只是 Z690 的完全版，不论是 PCI-E 通道总数量还是 USB 总数量都不变，但是 INTEL 将部份通道升级，同时将部份通道降级以维持总数量不变。
| Z690 | Z790 | X670E | |
|---|---|---|---|
| 晶片组至 CPU | PCIe 4.0 X8 | PCIe 4.0 X8 | PCIe 4.0 X4 |
| PCIe 通道总数量 | 28 | 28 | 20 |
| PCIe 3.0 通道 | 16 | 8 | 8 |
| PCIe 4.0 通道 | 12 | 20 | 12 |
| SATA 数量 | 8 | 8 | 8 |
包装与配件介绍

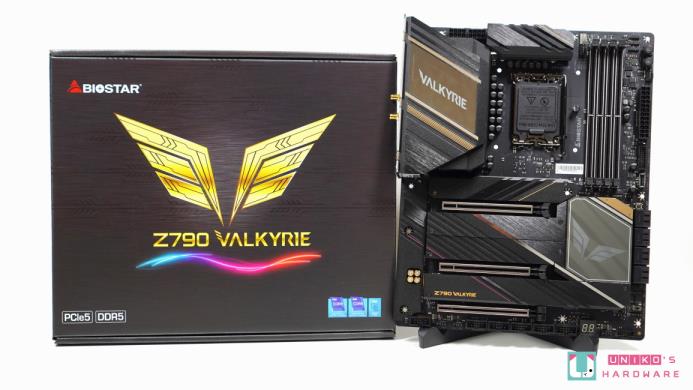

可能因为同期间的产品吧，Z790 VALKYRIE 盒子的设计风格与 X670E VALKYRIE 设计差不多，有点像是吸收了 AM5 上的经验再改良 INTEL Z790 主机板。
盒子背面标示支援 PCIE 5.0 M.2，这是全新设计，在 X670E VALKYRIE 上出现，Z690 VALKYRIE 时期还没有，I/O 图示内同样看到两个圈圈，意味 Z790 女武神还是没有附赠 Wi-Fi 模组。

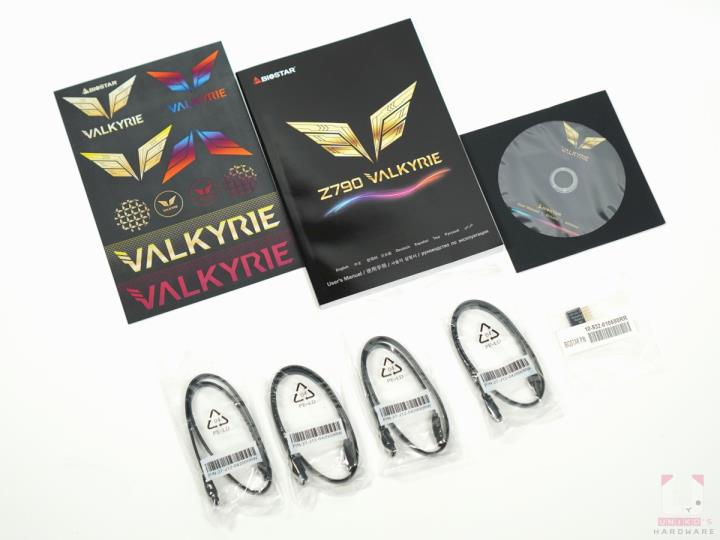

配件同样维持较为简单的原则，有 4 组 SATA 线材、1 个机壳排线集线器、一片驱动光碟、还有一本说明书、和一张贴纸，BIOSTAR 是少数仍然愿意提供实体使用手册的板厂之一。
主机板外观介绍

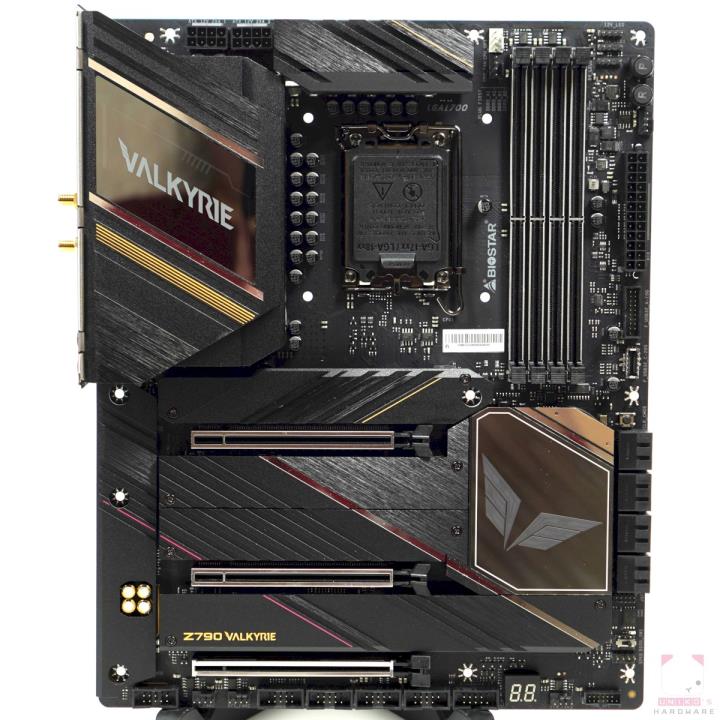

这一代主机板的外观与 X670E VALKYRIE 相当相似，最大的差异应该是在晶片组散热片上就能直接看到女武神代表翅膀 LOGO，而非像 X670E 版本要点灯才能看见，型号也改以金色标示在最下方 M.2 散热装甲上。与 Z690 版本整体相比更低调，同时还有一点深藏不露杀气的感觉。
细看与 Z690 版本的差异，在设计语言做了不小的改变，首先是取消机械纹路、降低金色、桃红色佔比。再来 VALKYRIE 代表的文字与翅膀 LOGO，不设计在晶片组与邻近的 M.2 散热护甲位置，改分拆在重点的 I/O 上和晶片组上。最大的差异是不通电时此两区块主题不再是金色搭桃红色，改以雾白色点缀金色；通电后也不再是简易金色光效，改为丰富的 RGB 光效。

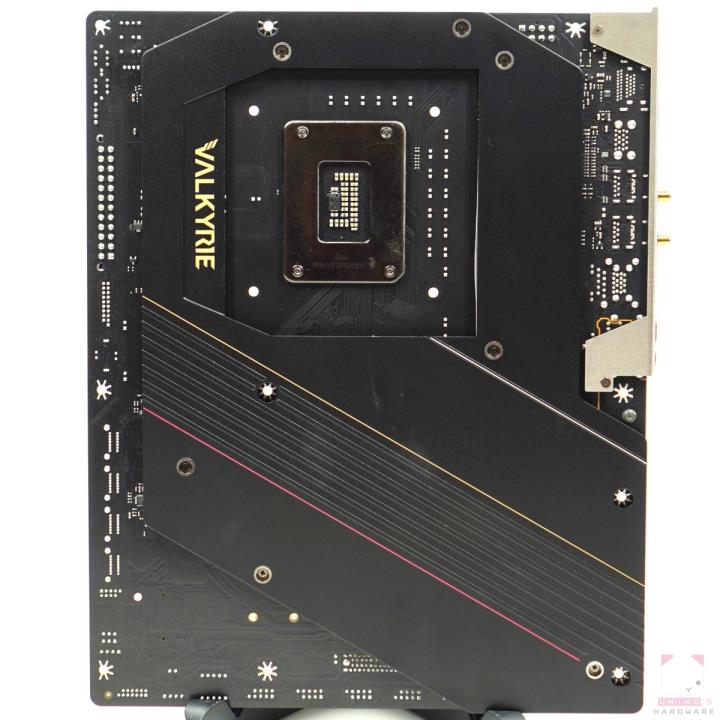

主机板背部同样有一大片金属背板，与 X670E 版本相比，VALKYRIE LOGO 改印在左上方位置，白、金、桃红色拉线距离与位置略有不同。若与 Z690 版本相比，少了机械纹路，改以较为单纯的斜线设计，并加入了 VALKYRIE LOGO，让使用者更好辨识。

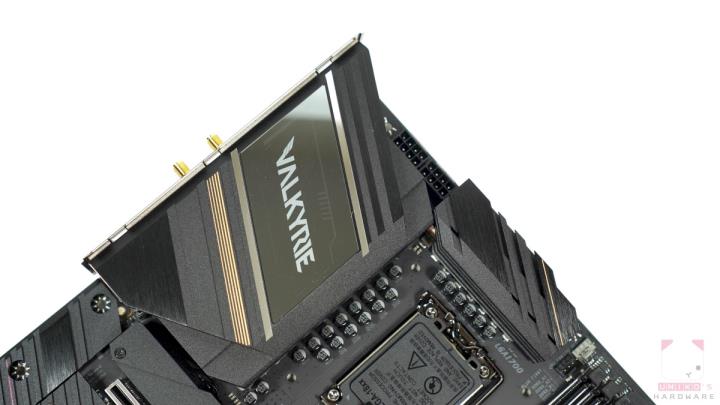

I/O 上方与 X670E 版本有着同样的 RGB 灯光效果，供电区块的散热装甲也非常类似，仅多了一条金色细线装饰。与 Z690 版本相比，侧面的处理器供电区域取消了 4 颗小风扇替散热鳍片作主动式散热，技术再精进的 BIOSTAR 改以被动式散热提供更宁静的使用体验。

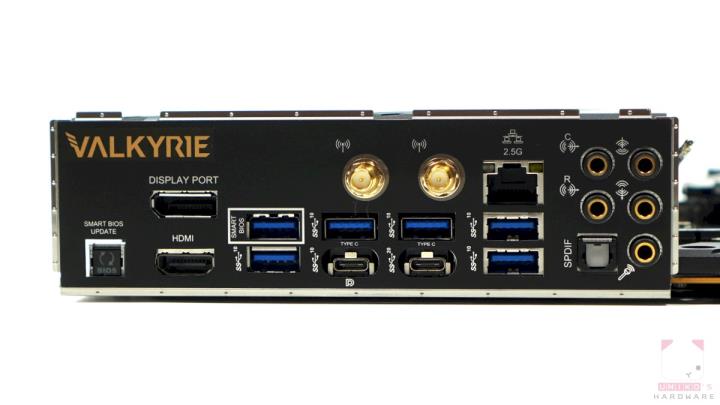

I/O 背后输出
- 1 个更新 BIOS 的按键
- 1 个 HDMI 2.1
- 1 个 DP 1.4
- 6 个 USB 3.2 GEN 2 10Gbps USB TYPE-A
- 1 个 USB 3.2 GEN 2 10Gbps USB TYPE-C，支援 DP ALT 模式输出 DP1.2 影像讯号
- 1 个 USB 3.2 GEN 2X2 20Gbps USB TYPE-C
- 1 个 2.5Gbps 有线网路埠
- 1 组无线网路 Wi-Fi 天线
- 5 个音效孔
- 1 个 OPTICAL S/PDIF 输出音源孔
那个支援影像输出的 USB TYPE-C 像极了 X670E VALKYRIE，以往在 INTEL 平台上极少出现这种设计。

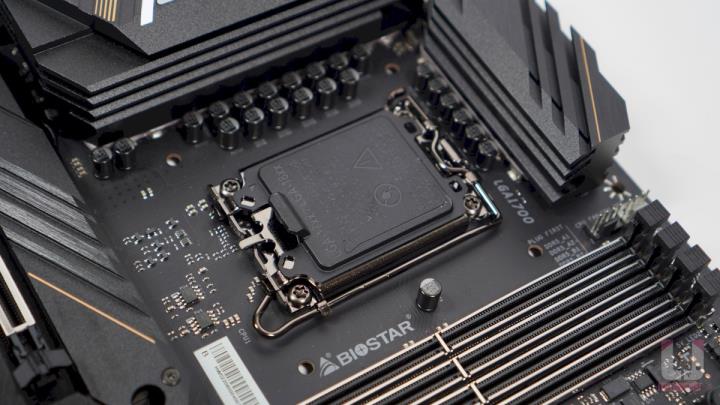

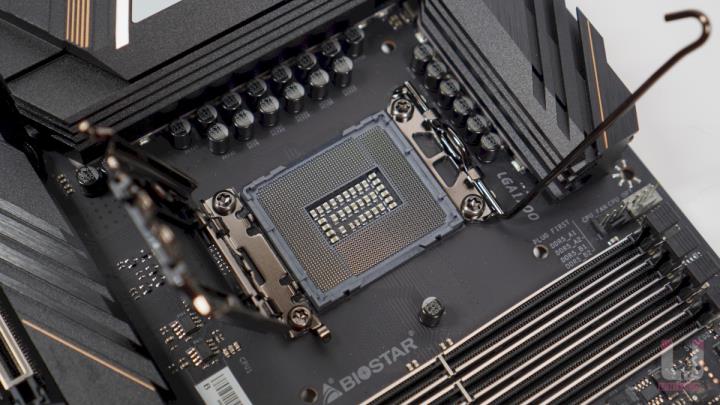

LGA 1700
Z690、Z790 共用同一款设计，两代 CPU 都能够使用两个不同晶片组的主机板，使用者记得更新 BIOS 就可以了。
DDR5

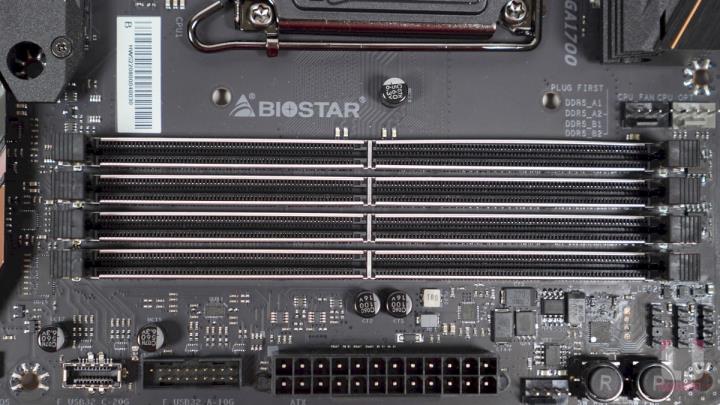

使用具金属装甲的 DDR5 插槽设计，进一步提升讯号水平。
PCI Express

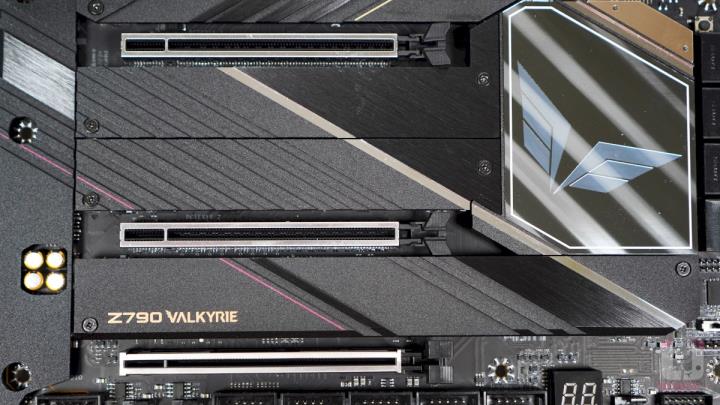

PCB 有 3 根 X16 全长 PCI-E 插槽。
- 第 1 根 PCI-E X16 插槽是 PCIEX16_1，由 CPU 提供最高 PCI-E 5.0 X16，使用贴片式金属装甲的插槽。(共用由 CPU 提供的 PCI-E 5.0 X16，拆分 X16/X0 或 X8/X8)
- 第 2 根 PCI-E X16 插槽是 PCIEX16_2，由 CPU 提供最高 PCI-E 5.0 X8，使用贴片式金属装甲的插槽。(共用由 CPU 提供的 PCI-E 5.0 X16，拆分 X16/X0 或 X8/X8)
- 第 3 根 PCI-E X16 插槽是 PCIEX16_3，由 Z790 晶片组提供最高 PCI-E 4.0 X4，使用穿孔式金属装甲的插槽。
小工具
- 右上方区域有两个实体按键，分别是开机键和重启键，有利在裸板测试或使用的使用者。

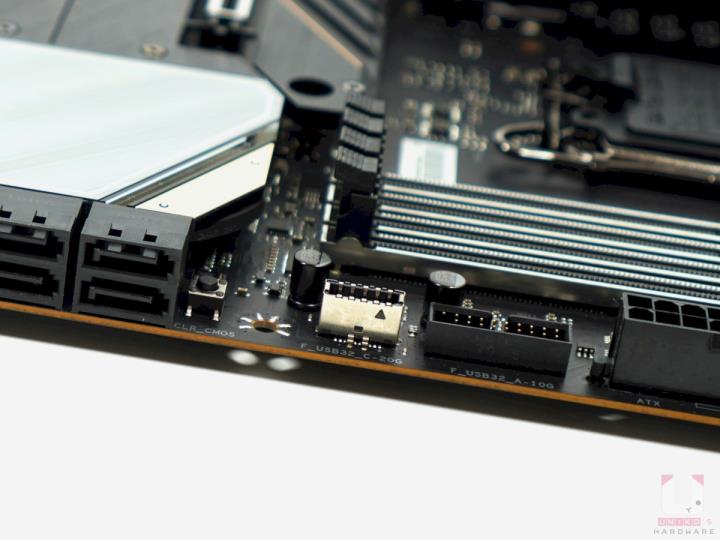

- SATA 上方区域有一颗小按键 CLEAR CMOS，提供一键清除 BIOS 的功能。

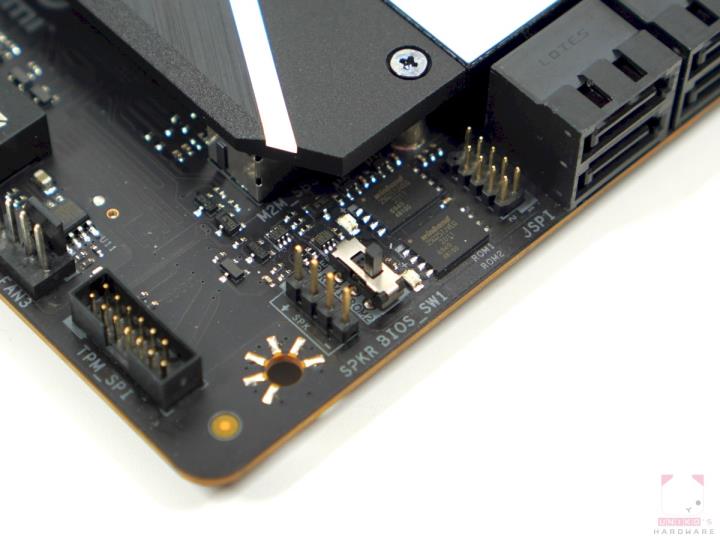

- SATA 下方区域有一个实体切换开关，支援双 BIOS 切换。

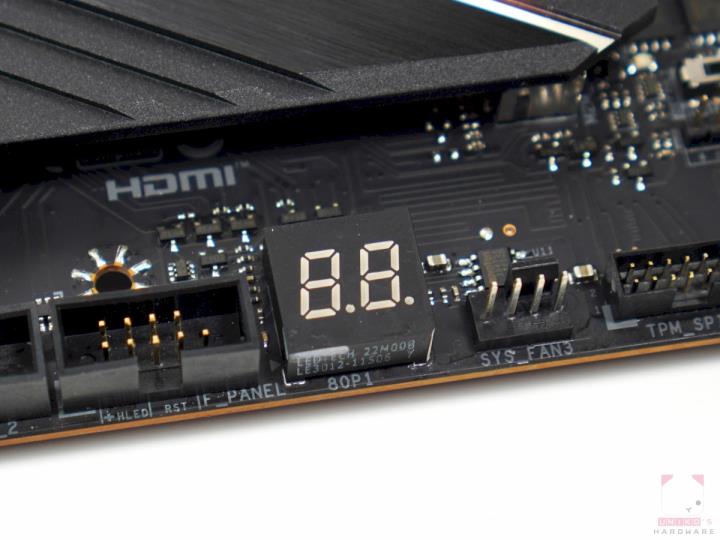

- 接近右下方区域有一个双位数字除错灯。
BIOSTAR 专属 10Gbps 的前置 USB TYPE-A 有点像是免钱的专利。
储存

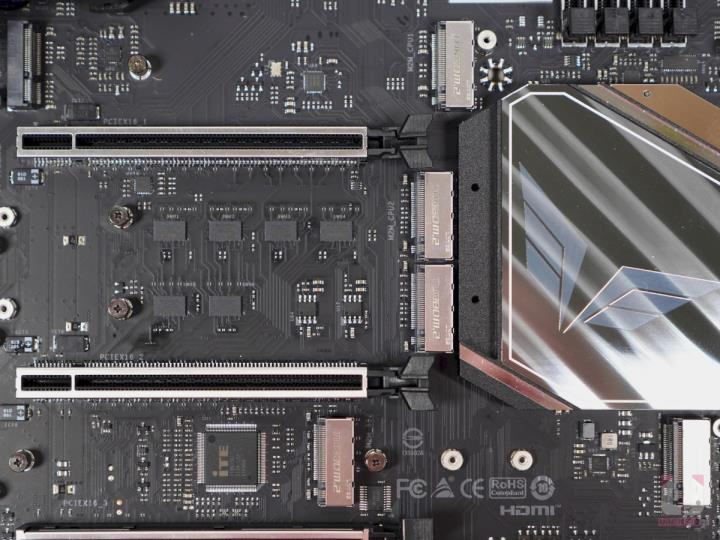

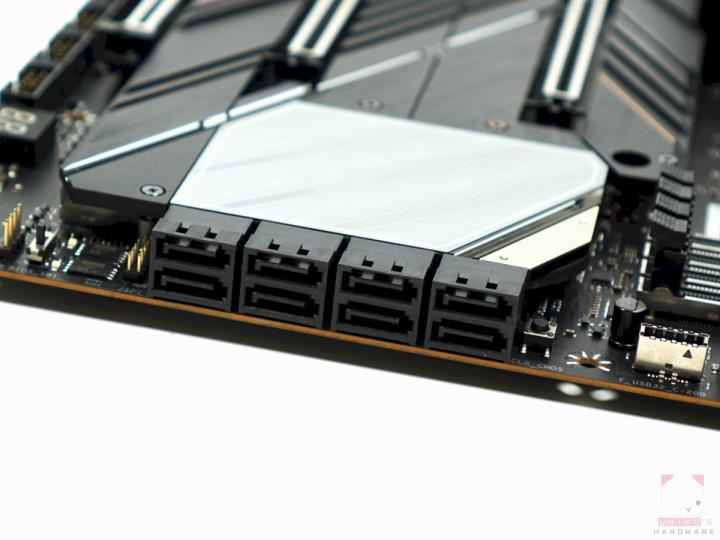

在 Z790 中提供 8 个 SATA 埠的主机板不多，Z790 VALKYRIE 以 ATX 板型的姿态成为唯一一款提供 8 个独佔的原生 SATA 埠的主机板，并支援多达 5 根板载 M.2 SSD。
- M2M_CPU1，支援 2280 规格，其 PCI-E 通道由 CPU PCI-E 5.0 X16 中取出 PCI-E 5.0 X4，所以这根 M.2 与 2 根 PCI-E 5.0 X16 插槽共享 CPU PCI-E 5.0 X16 通道。
- M2M_CPU2，支援 2280 / 22110 规格，其 PCI-E 通道由 CPU 提供 PCI-E 4.0 X4。
- M2M_SB1，支援 2280 / 22110 规格，其 PCI-E 通道由 Z790 晶片组提供 PCI-E 4.0 X4。
- M2M_SB2 (左)，支援 2280 规格，其 PCI-E 通道由 Z790 晶片组提供 PCI-E 4.0 X4。
- M2M_SB3 (右)，支援 2242 / 2260 / 2280 规格，其 PCI-E 通道由 Z790 晶片组提供 PCI-E 3.0 X4，更支援 SATA SSD。
那 1 根 M2E_WIFI 是 Wi-Fi 模组专用的 M.2 插槽，支援 PCI-E 版本和 CNVIO2 版本的模组。
主机板拆解介绍
内部构造

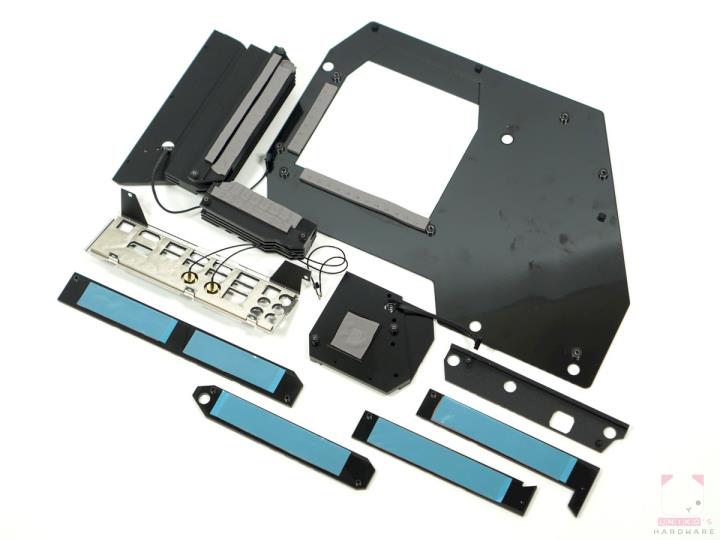

- 改用延伸式铝挤散热片的设计，使用 1 根导热管连接两大块铝挤散热片，金属背板亦有加入导热贴直触供电模组的背面分担热源。
- I/O 档板除了预先安装好无线网路天线孔外，BIOSTAR 亦準备好 RF 线材，使用者只需自行购买 Wi-Fi 模组则可安装使用。
PCB

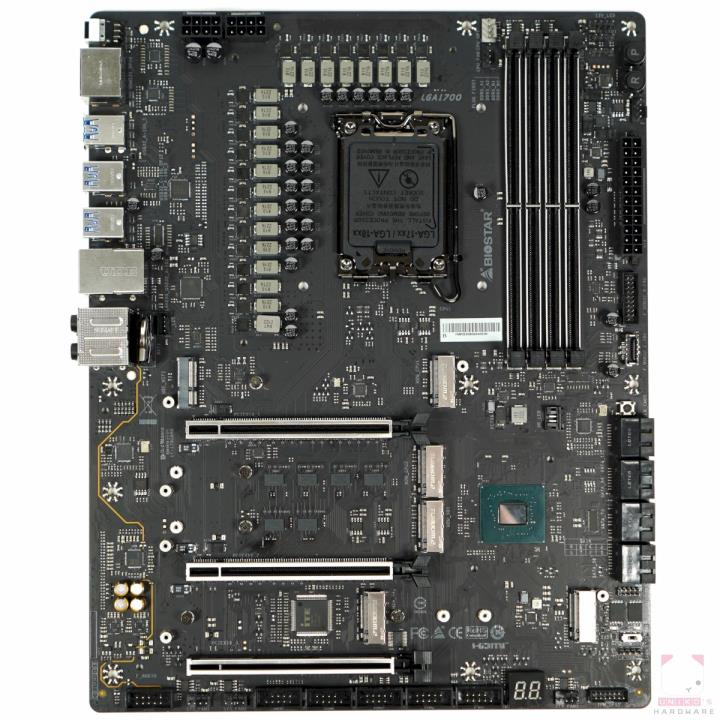

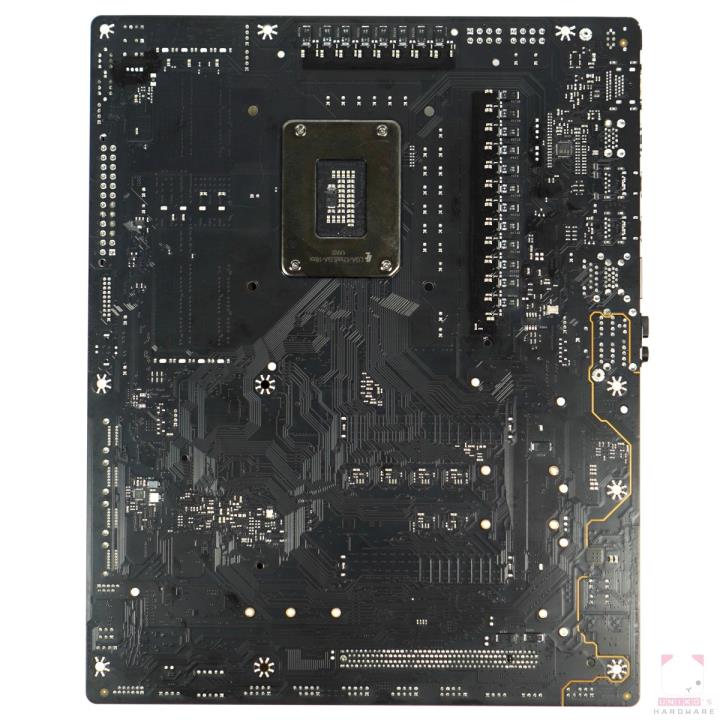

将所有装甲拆卸后，ATX 板型上的元件布局不算密集。

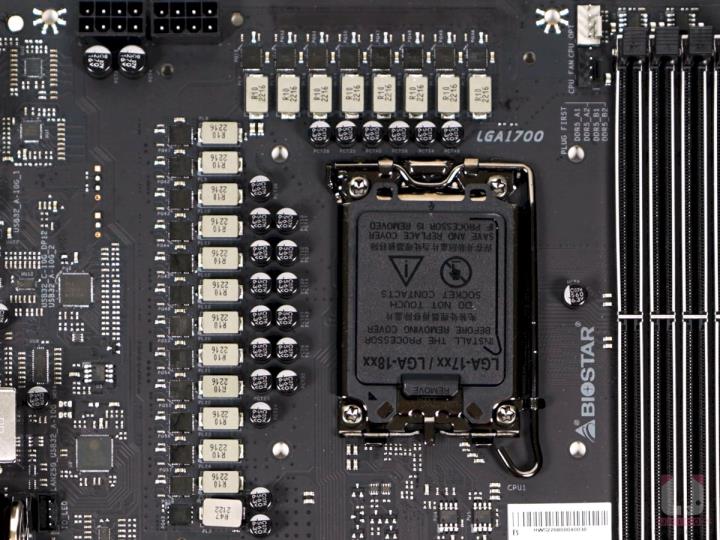

19 + 1 + 1 供电设计
- 在 PCB 背后有多颗日系 POS CAP 贴片钽电容作为供电模组的输入电容。

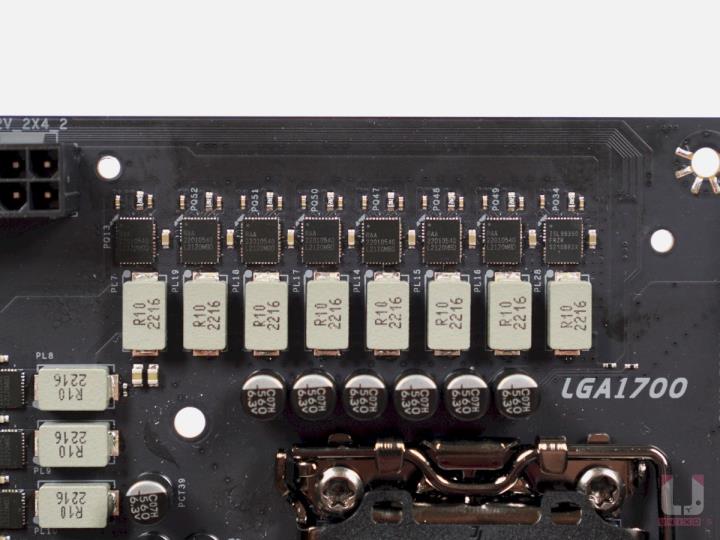

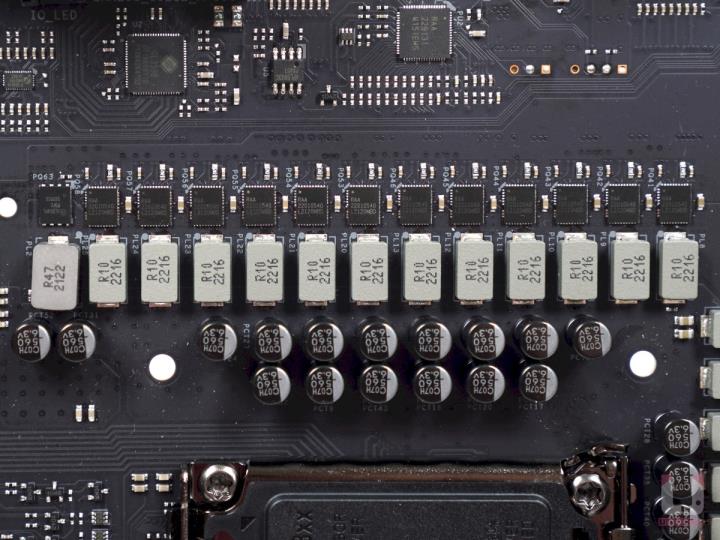

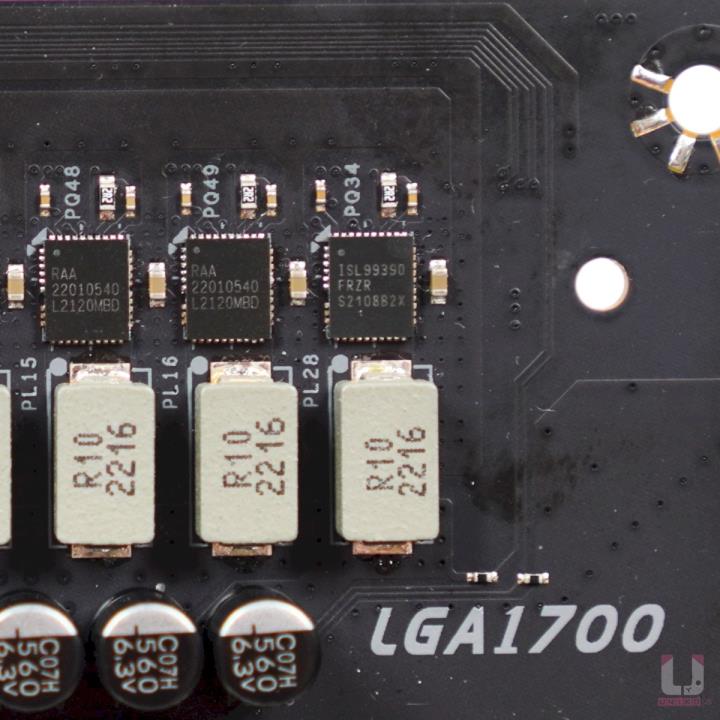

- 19 颗 RAA22010540 105A 一体式供电模组作为 VCORE 换转器、1 颗 ISL99390 90A 一体式供电模组作为 VCCGT 换转器。
- BIOSTAR 另一免钱专利就是使用 20K 工作小时的日系固态电容，比常见的高阶版本 (10K) 更多。

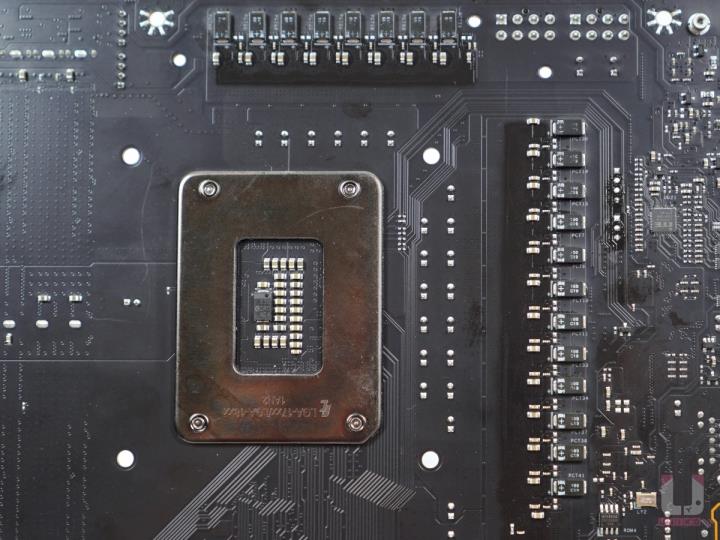

- 在 CPU 插槽的背后也有一颗大的贴片电容。
电容用料非常豪华。

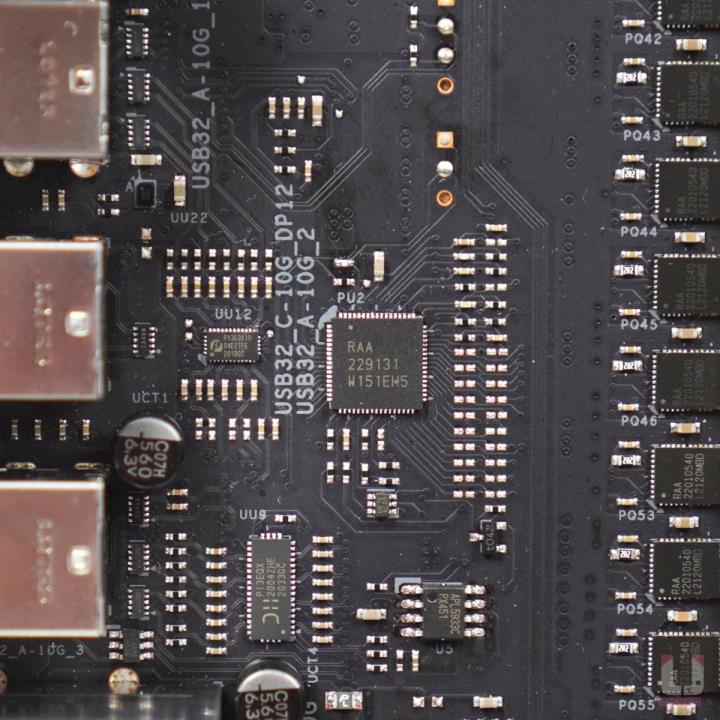

- 19 + 1 由 RAA229131 20 相 PWM 控制器管理，直连 19 颗 RAA22010540 105A 和 1 颗 ISL99390 90A。

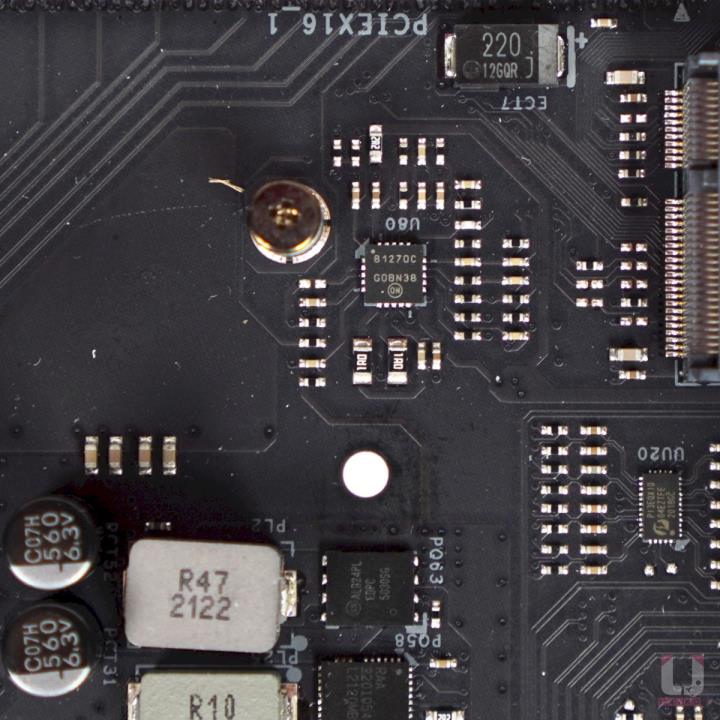

- 1 相 VCCAUX 以 ON SEMI NCP81270C 控制 1 颗 ON SEMI FDPC5030SG 上下桥整合式供电模组。

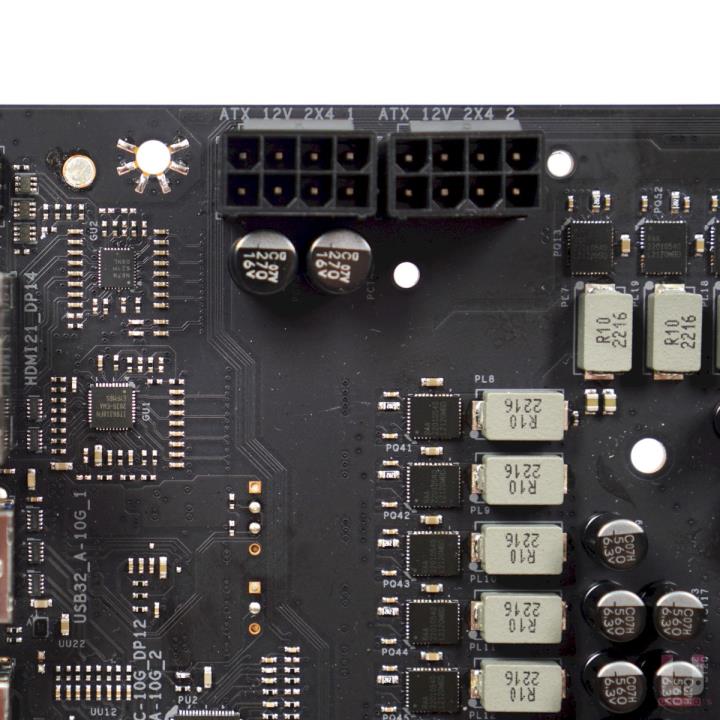

- 2 个 EPS 8+8-PIN 输入配上两颗日系固态电容。

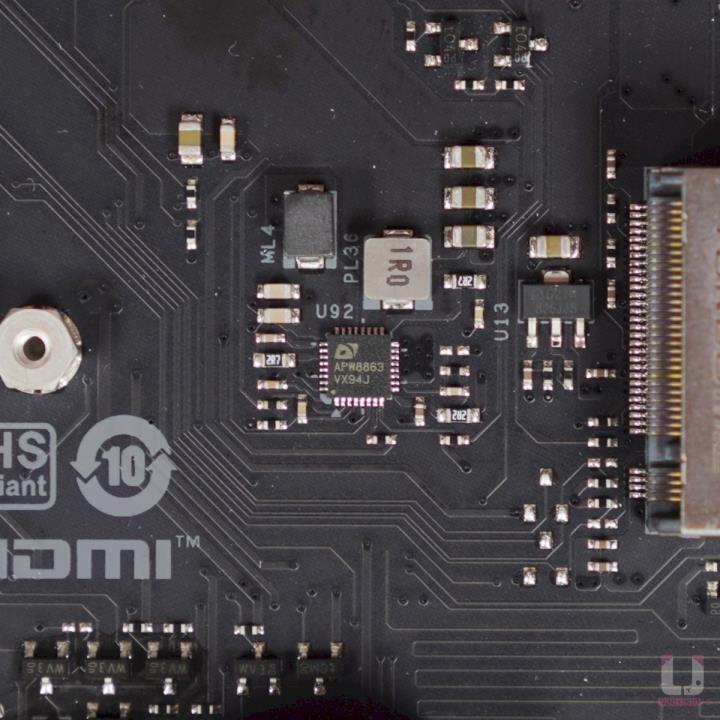

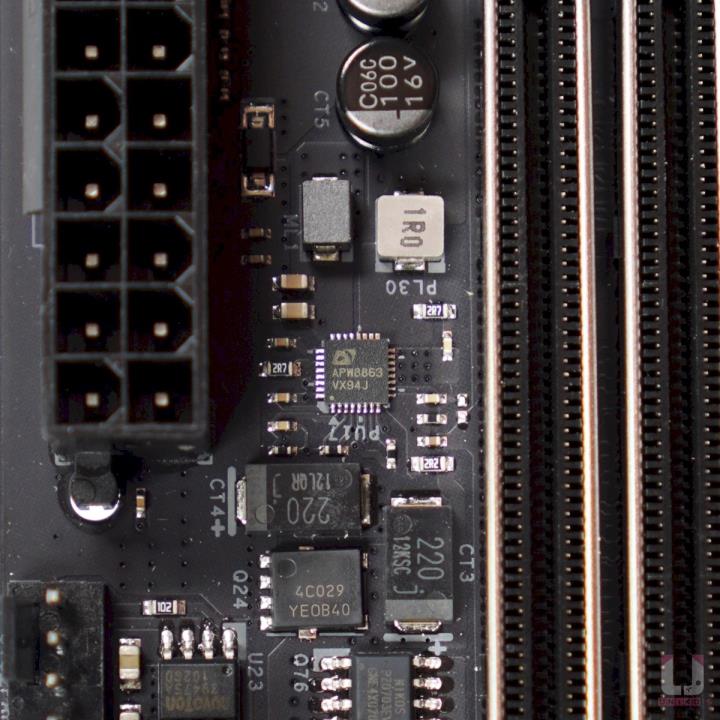

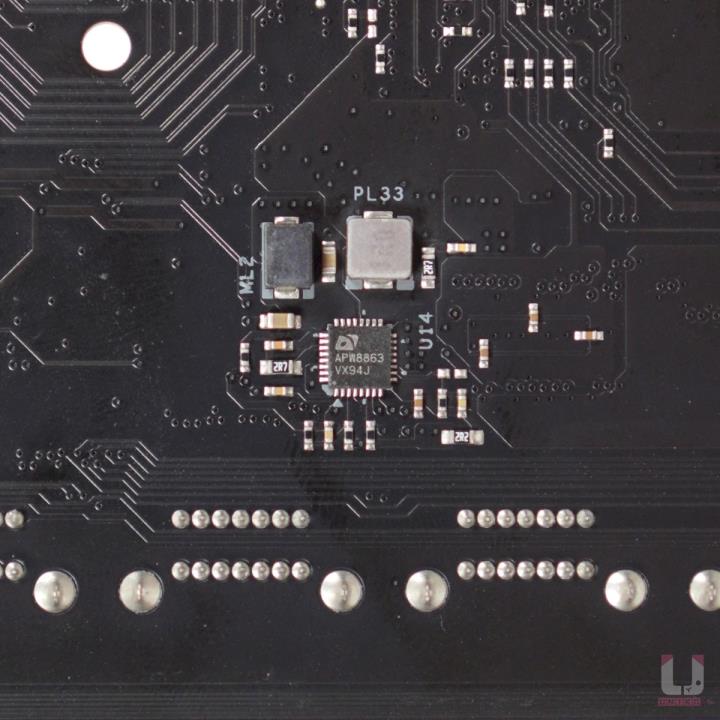

- 主机板上有多颗 ANPEC APW8863 3A 降压器晶片。
影像输出、网路、音效

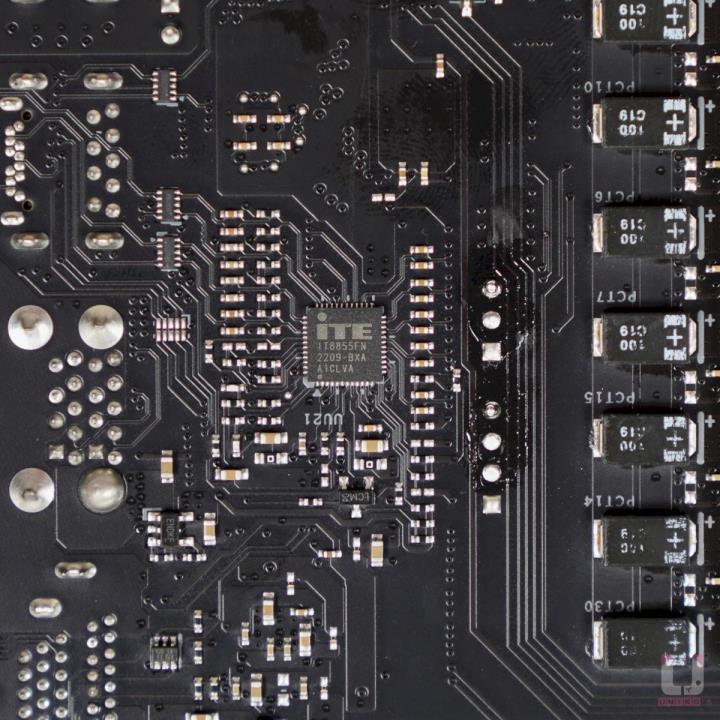

- ITE ITE8855FN TYPE-C PD 控制器同时能够提供切换功能，让 10Gbps TYPE-C 切换至 DP1.2 模式输出由 CPU 内置显示提供的影像。(左上)

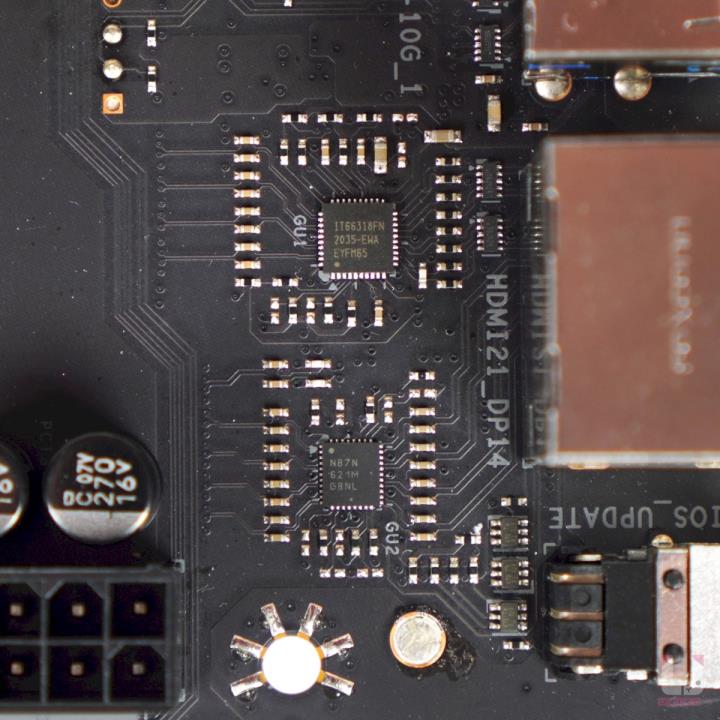

- DP 1.4 中继器 ONSEMI NB7N621M，确保 I/O 上的 DP 1.4 能够稳定输出 8K 60Hz。(右上)
- HDMI 2.1 重定时缓冲器 ITE IT66318FN，确保 I/O 上的 HDMI 2.1 支援 4K 60Hz。(右上)

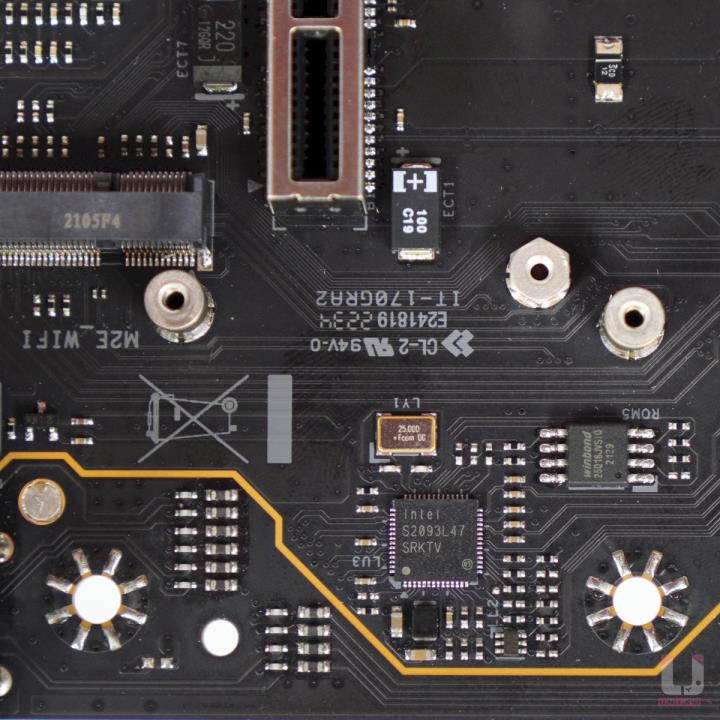

- INTEL I226-V 2.5Gbps 有线网路控制器，提供 1 个 2.5Gbps 有线网路连接埠。(左下)

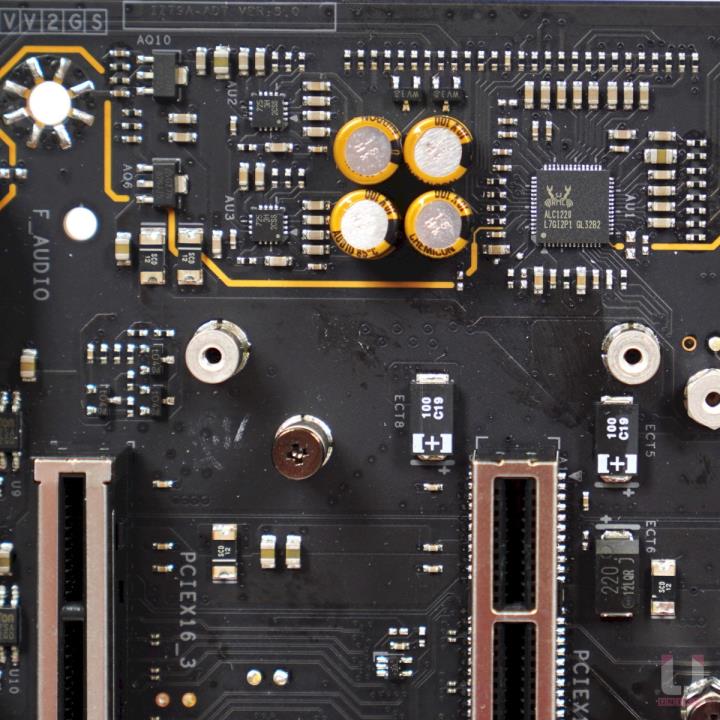

- 1 颗 REALTEK ALC1220 CODEC 编码解码处理器晶片，搭配 4 颗音效电容和 2 颗 SAVITECH SV3H725 放大器晶片。(右下)
USB

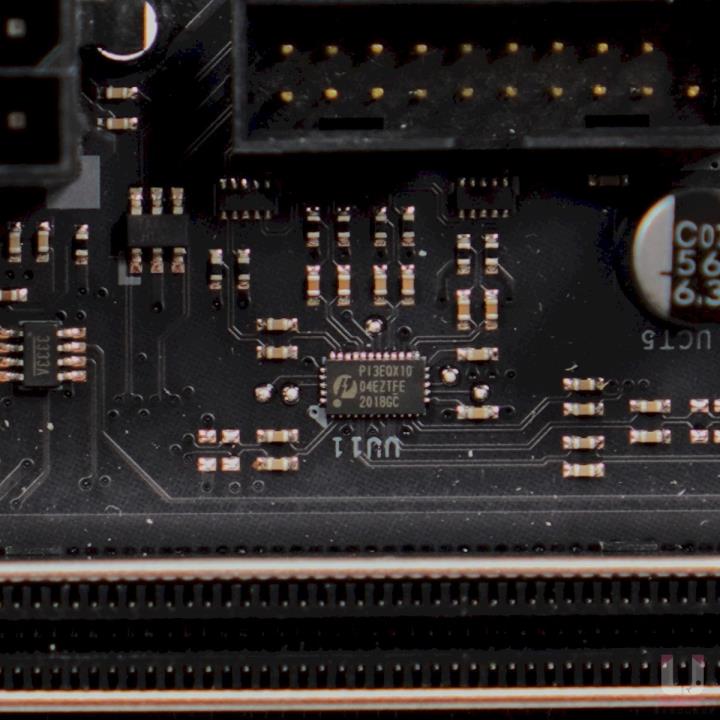

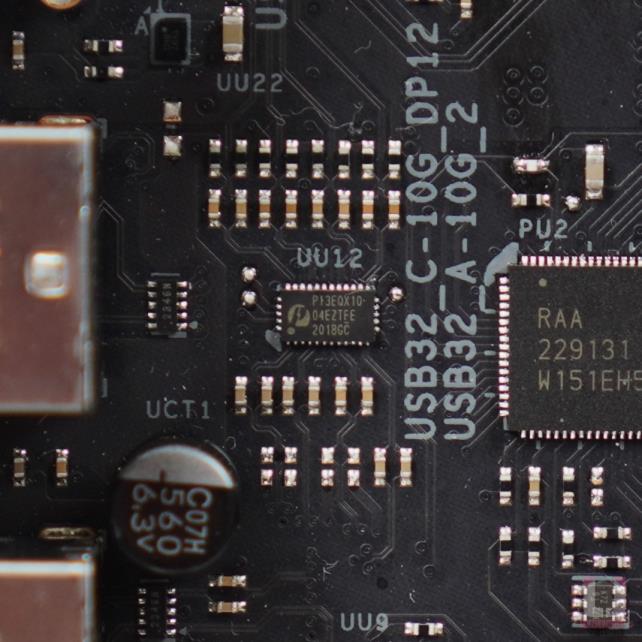

- DIODES PI3EQX1004E USB 中继器确保 2 颗 USB 10Gbps 埠的讯号稳定。(左上)
- DIODES PI3EQX2004 USB 中继器确保 1 颗 20Gbps TYPE-C 埠的讯号稳定。(右上)

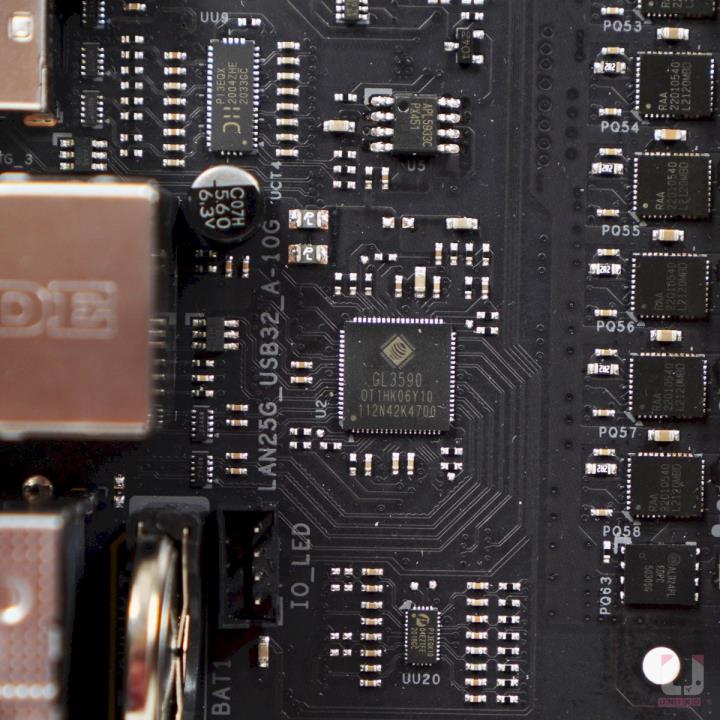

- GENESYS GL3590 USB HUB，以 1 个上行 USB 10Gbps 扩展 4 个下行 USB 10Gbps。(右上)
- DIODES PI3EQX1004E USB 中继器确保 2 颗 USB 10Gbps 埠的讯号稳定。(右上)

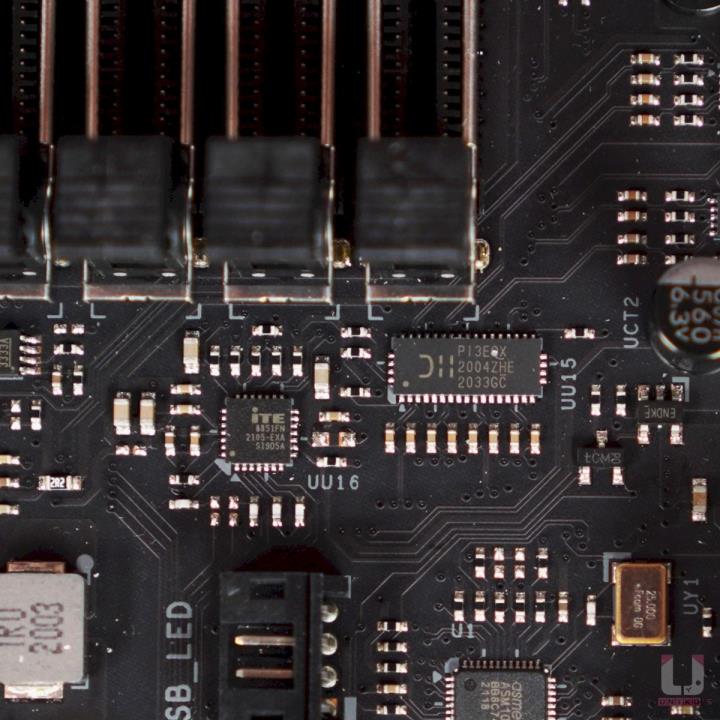

- 这颗 ITE IT8851FN 负责提供 PD3.0 快充功能至前置的 USB 20Gbps TYPE-C ，该 TYPE-C 的中继器是 DIODES PI3EQX2004。(中左)
- 前置 2 个 USB 10Gbps TYPE-A 由 1 颗 DIODES PI3EQX1004E USB 中继器实现。(中右)
- I/O 的 USB 20Gbps TYPE-C 的 PD3.0 晶片 ITE IT8851FN 位于第 1 根 PCI-E 5.0 X16 插槽之下。(左下)
其他晶片

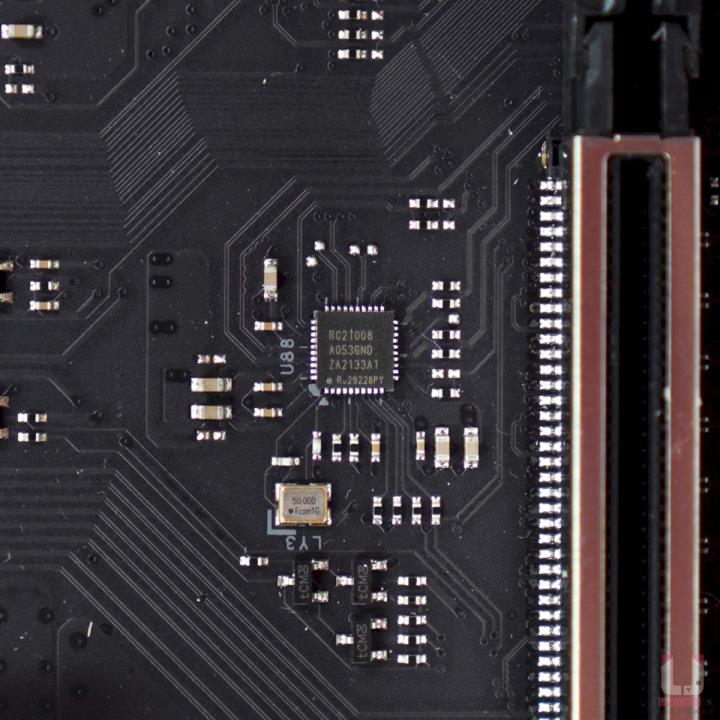

- RENESAS RC21008 PCI-E 5.0 外置时钟振荡器提供更精细的 CPU BASE CLOCK 调节。(左上)

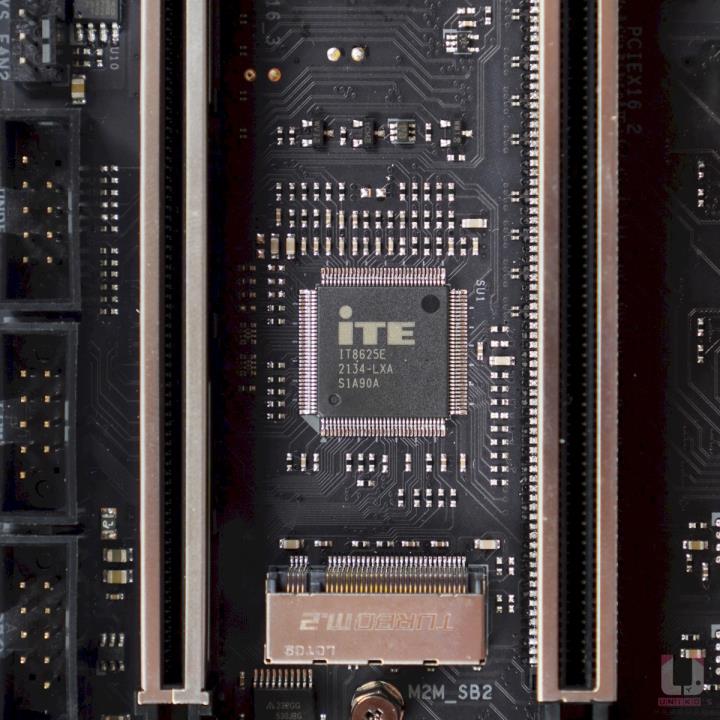

- SUPER I/O 晶片是 NUVOTON ITE8625E，提供多个电压监测功能和温度监测功能，并管理各个风扇控制。(右上)
- 2 颗 WINBOND W25Q257JV 晶片用作 BIOS 存取。(左下)

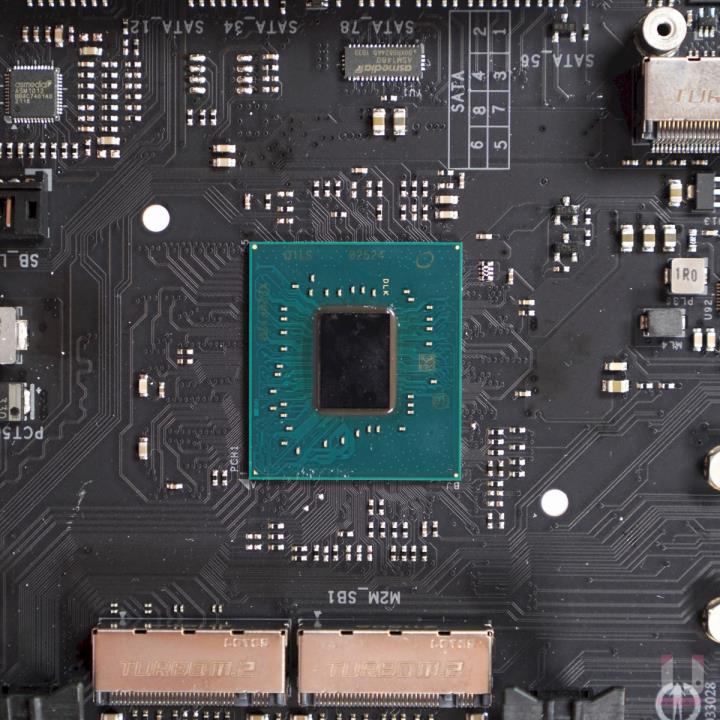

- INTEL Z790 晶片，01LS 应该不是正式零售版本。(右下)

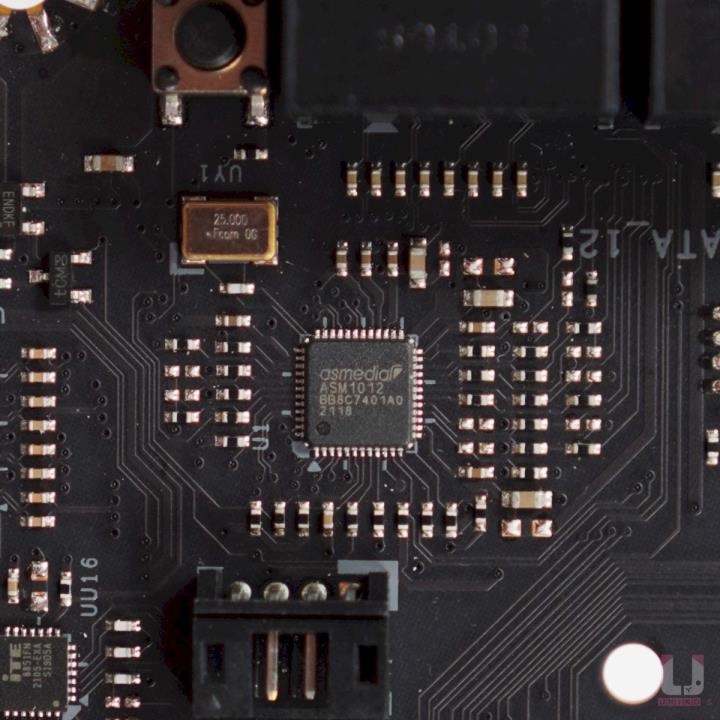

- SMART BIOS UPDATE 由 ASMEDIA ASM1012 执行。(左上)

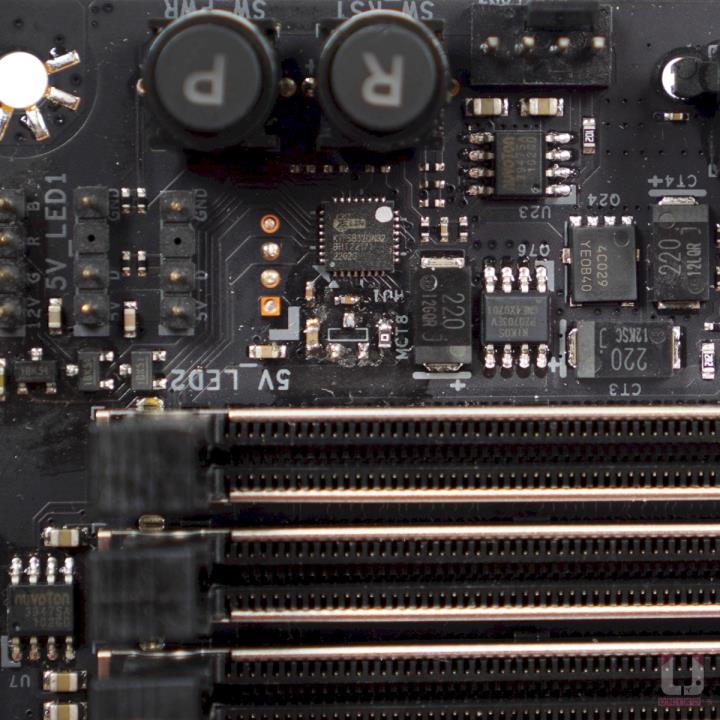

- ELAN EKTF5832 微处理器晶片管理 Z790 女武神的 RGB 系统。(右上)

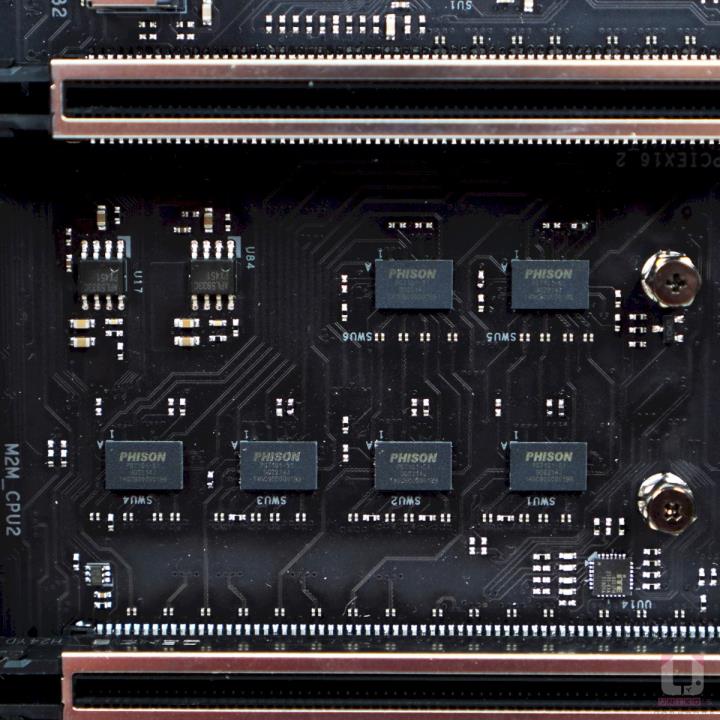

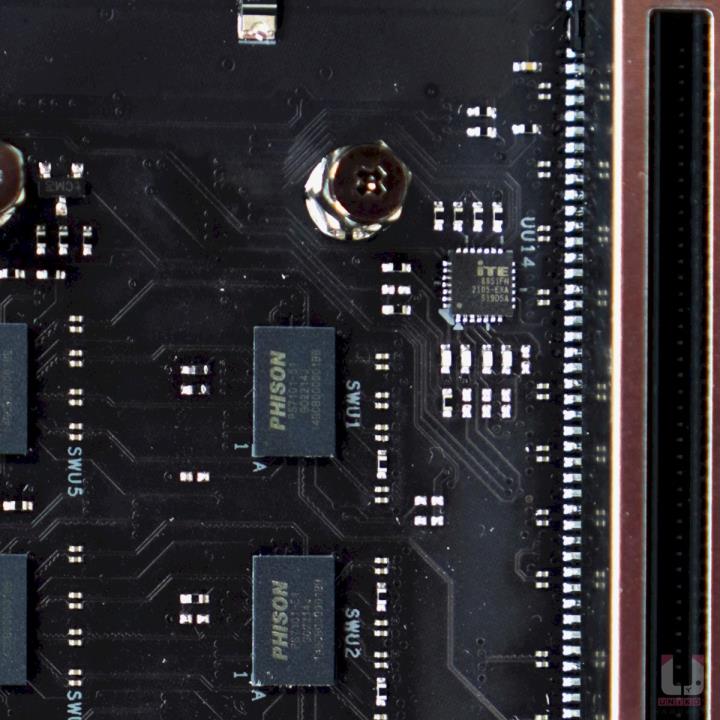

- 6 颗 PHISON PS7107 PCI-E 5.0 X2 通道切换器晶片，现实双 PCI-E 5.0 X16 插槽加上 1 根 PCI-E 5.0 X4 M.2 插槽，共享 PCI-E 5.0 X16 通道。(左下)
SUW3 SWU4 将 1 组 CPU PCI-E 5.0 X4 切换至双 PCI-E 5.0 X16 插槽。
SWU1 SWU2 将另 1 组 CPU PCI-E 5.0 X4 切换至 SWU5 和 SWU6 上或切换至第 1 根 PCIE5.0 X16 插槽。
SWU5 和 SWU6 从 SWU1 和 SWU2 取得 PCI-E 5.0 X4 后将其切换至 PCI-E 5.0 X4 M.2 插槽或第 2 根 PCI-E 5.0 X16 插槽上。

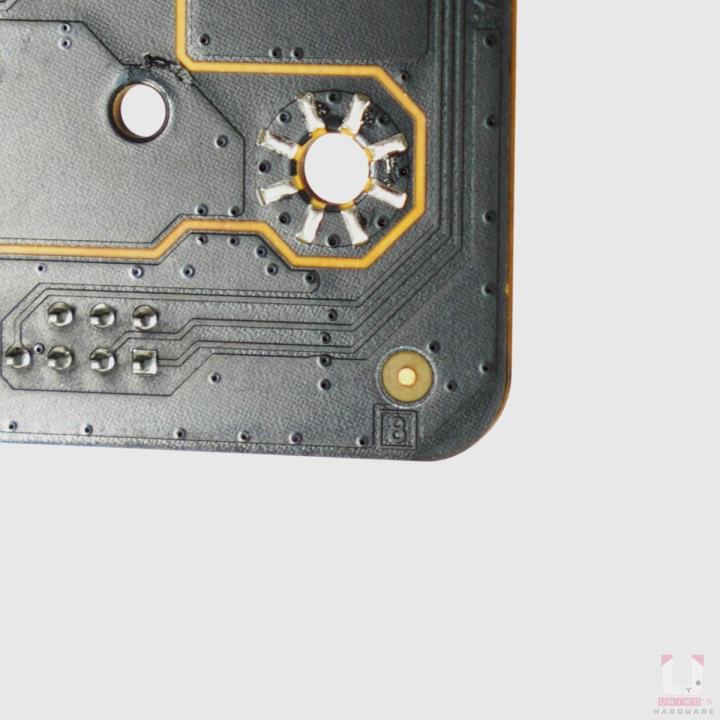

- 8 层低损耗 2 倍铜 PCB。(右下)
测试平台与实际测试
测试平台室温控制在 27 度，无辅助风扇直吹测试平台，测试中关闭 Windows 内建防毒、关闭休眠设定，无更动电源计画，并开启 Resizable BAR。DDR5 记忆体设定，Z790 平台开启 XMP DDR5-6000。
- Windows 11 Professional 21H2
- Adrenalin 22.9.1 Optional

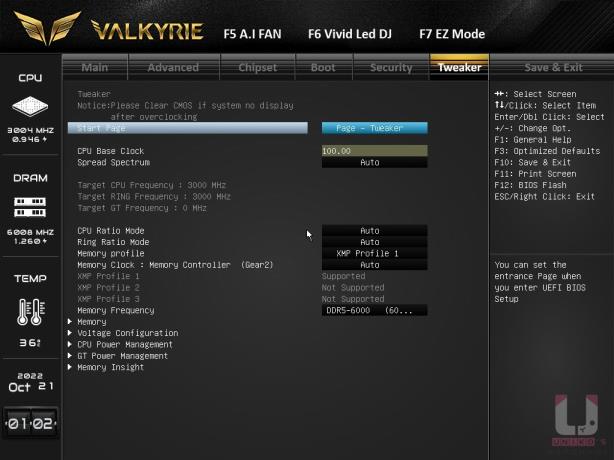

- BIOS 仅开启 XMP
- 全部测试都是 2022.10 新数据
| 种类 | 型号 |
|---|---|
| 处理器： | Intel Core i9-13900KF |
| 主机板： | Z790 VALKYRIE |
| 记忆体： | T-FORCE DELTA RGB DDR5 VALKYRIE Edition 16GB x 2DDR5 6000 CL38 |
| 显示卡： | AMD RADEON RX 6900 XT |
| 储存： | KLEVV CRAS C920 Gen4x4 2TB |
| 机壳： | STREACOM BC1 |
| 电源供应： | FSP Hydro PTM PRO ATX3.0 1200W |
| 散热器： | ROG Strix LC II 280 ARGB |
| 显示器： | VG289Q |

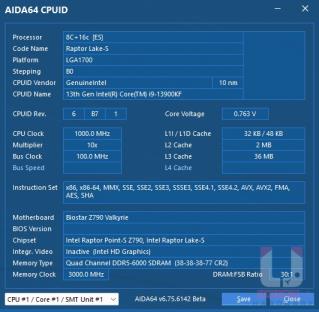

i9-13900KF 规格和功耗

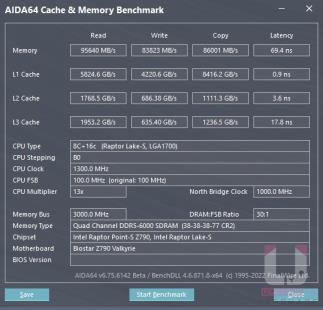

AIDA 64 的处理器和记忆体快取相关资料，处理器 i9-13900KF (ES) 核心组成是 8 P-Core，16 E-Core，24C / 32T，记忆体频率是 6000 MHz，读取 95640 MB/s、写入 83823 MB/s、複製 86001 MB/s，延迟是 69.4 ns。

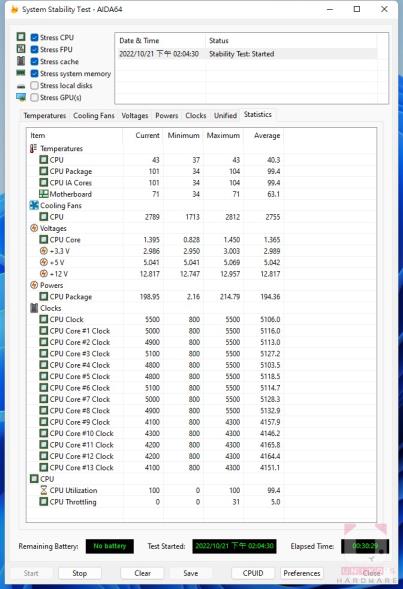

使用 AIDA64 稳定度测试烧机 (CPU)，时间 30 分钟，i9-13900KF 的 CPU Package 温度 101 度，CPU Package 功耗 198.95W，核心频率平均约为 5.1 GHz。

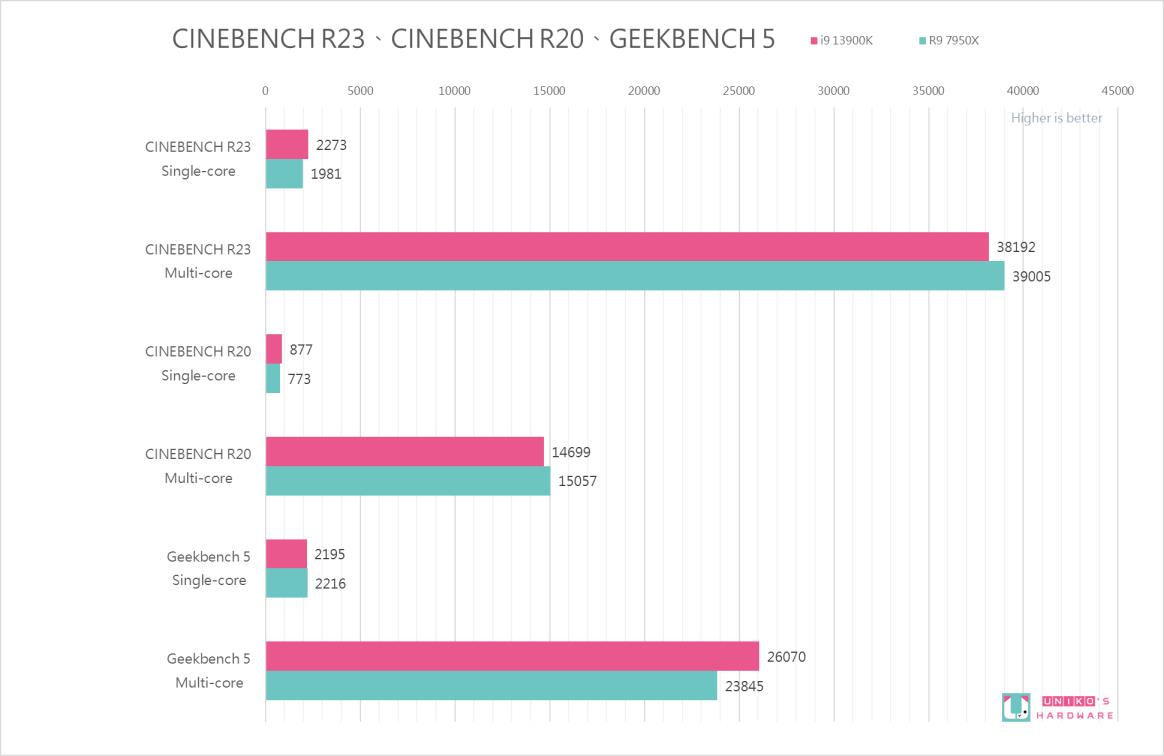

CINEBENCH R23、CINEBENCH R20、GEEKBECH 5
Cinebench R23、R20 是一个使用 CPU 做渲染的测试软体，有单核心和多核心的测试，分数愈高越强。
Geekbench 5 是一款跨平台的处理器评分软体，可分为单核和多核性能，模拟真实使用场景的工作负载能力。

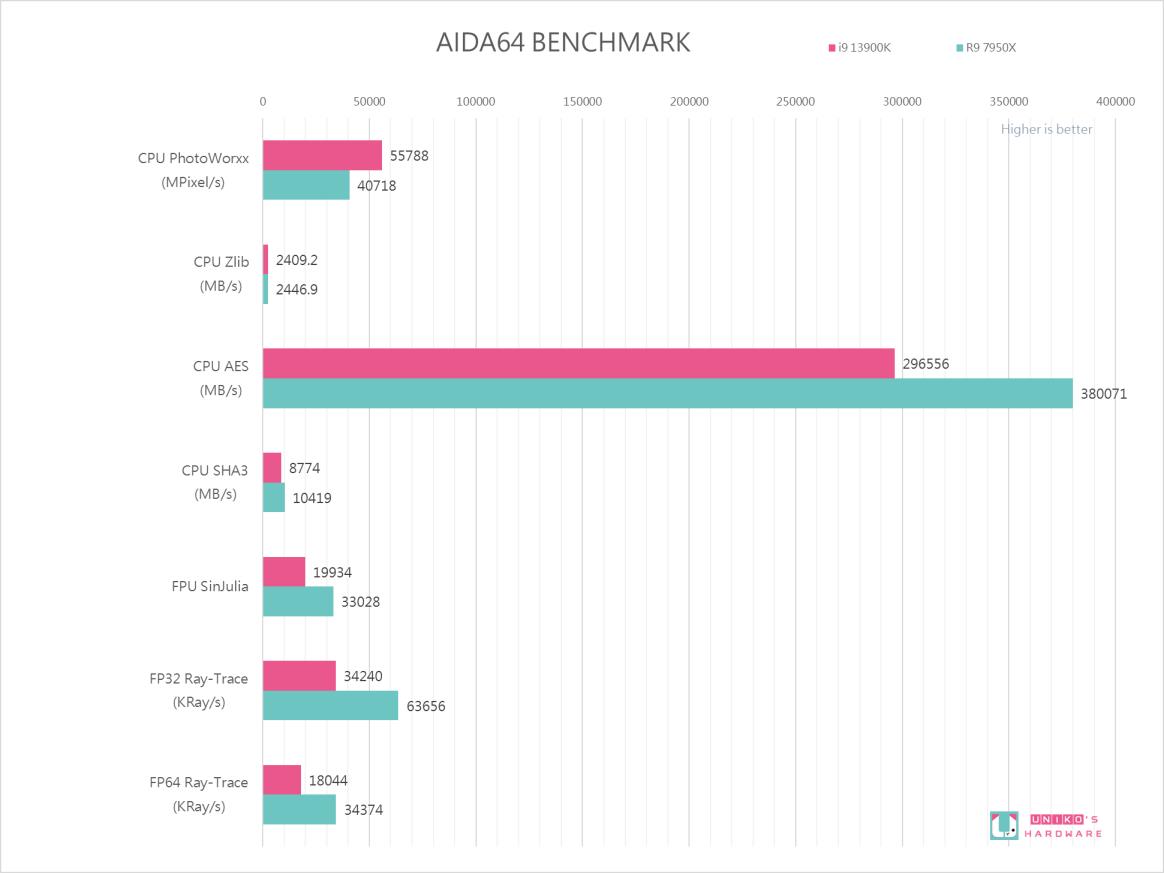

AIDA64 BENCHMARK
透过 AIDA64 Benchmark 测试处理器相关性能，数值越高越好。
- CPU PhotoWorxx 是测试处理数位照片性能
- CPU AES 是使用 AES 数据加密测量 CPU 性能
- CPU ZLib 是测量处理器和记忆体子系统性能
- CPU SHA3 以第三代安全杂凑演算法运算测量 CPU 性能
- FPU SinJulia 测量扩展精度浮点性能
- FP64 Ray-Trace 测试通过使用 SIMD 增强光线跟踪引擎计算场景来测量双精度 (也称为 64 位元) 浮点性能
- FP32 Ray-Trace 测试通过使用 SIMD 增强光线跟踪引擎计算场景来测量单精度 (也称为 32 位元) 浮点性能
结论
Z790 VALKYRIE 不断从设计上做出尝试与改变，同样使用 8 层 PCB 版、提供 8 个原生 SATA 埠、10Gbps 前置 USB TYPE-A，改用更为合理和宁静的供电散热，跟进 PCI-E 5.0 X4 M.2。
同样较为可惜的地方包含没有附送 Wi-Fi 模组，对比 Z690 VALKYRIE 影像输出变回 HDMI 和 DP 各一，不过整体质感提升，能给尚未入手 Z690 主机板的消费者多一个选择。
