MSI GeForce RTX 4090 SUPRIM X 24G 拆解与效能评测!!

MSI GeForce RTX 4090 SUPRIM X 24G 内部构造

显示卡的包装和外观可以看之前的文章 ” MSI GeForce RTX 4090 SUPRIM X 24G 显示卡外观解禁开箱 “。

关于 RTX 40 系列的架构和技术，可以看我们这篇文章 ” NVIDIA GeForce RTX 4090 FE 显示卡评测开箱 “。

散热器设计

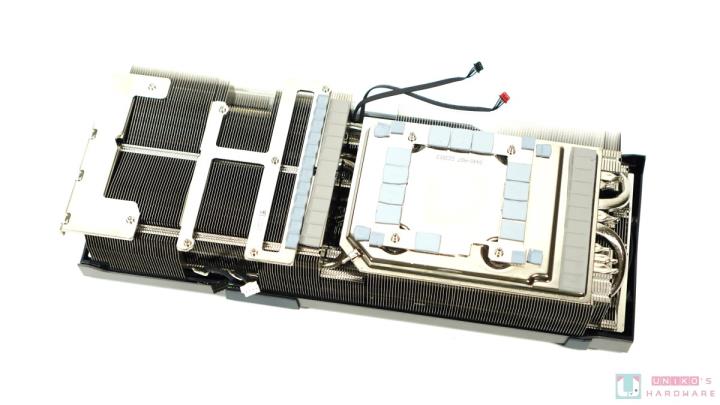

MSI GeForce RTX 4090 SUPRIM X 24G 散热器体积巨大，底部更用上大面积的均热板，几乎佔据在 GPU 核心那一边的所有鳍片的底部面积。均热板两阶级的设计巧思，分别为替 GPU 核心、记忆体和电感散热。

MSI 使用散热中框替部份供电模组散热，在背板上添加上许多组导热贴片，为 PCB 背面上的贴片电容和记忆体散热。

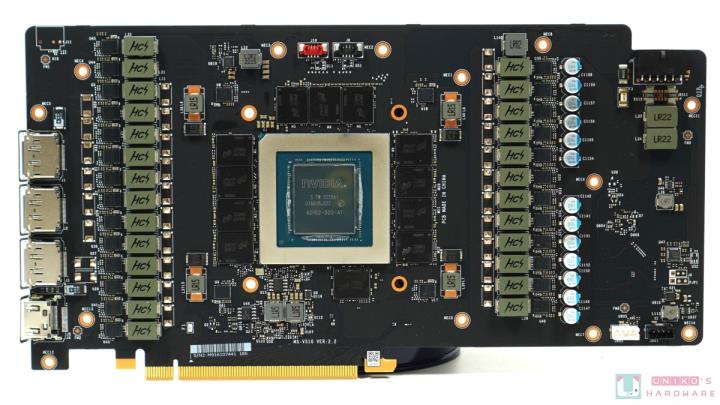

电路板和供电设计

採用恐怖的 26 + 4 供电设计，比 FE 版更豪华，电容数量亦比 FE 版多。

双 BIOS 切换键位于 PCB 背后，提供 GAMING BIOS 和 SILENT BIOS。

细部电路设计

GPU 核心和 GDDR6X 记忆体

• RTX 4090 核心是 AD102-300-A1，由 TSMC 4N 5NM 工艺製造。
• 记忆体晶片是 Micron GDDR6X 2GB 21Gbps 的版本，其型号是 MT61K512M32KPA-21。

主要供电部份

• MP2891 曾出现在 RTX 3090 TI 上，这是一款支援高达 16 相双路的供电模组，能够控制输出核心电压和记忆体电压。
• 在 RTX 4090 SUPRIM 上由于有多达 26 + 4 组供电模组，实际的供电方案可能是 13 + 2 并联控制 26 + 4。
• MOSFET 的型号是 MONOLITHIC POWER SYSTEMS (MPS) 的 MP86957 70A，MONOLITHIC POWER SYSTEMS 将这种整合上桥和下桥和驱动器的封装称之为 INTELLI-PHASE TM SOLUTION。
• 记忆体供电模组和核心供电模组都是 MPS MP86957 70A 一体式模组。

其余部份

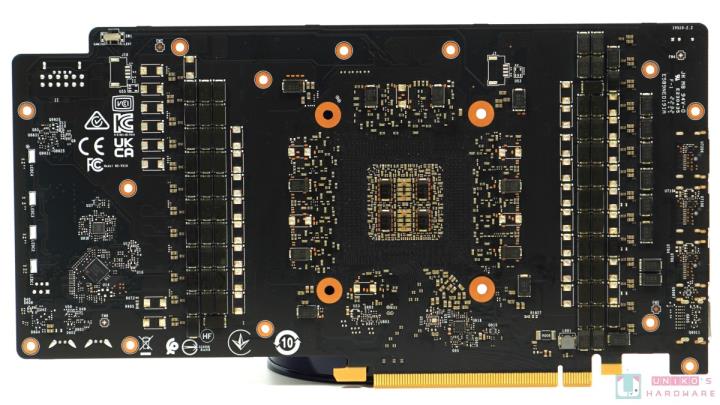

• 核心背后有 4 颗 470uF SPCAP 和 2 组 MLCC。
• KO 电容是输入电容，220uF 的贴片电容是输出电容。
• 正面 PCB 还有多颗固态输入电容。
• US5650Q 是一颗 4 通道的电流和电压的监控晶片，透过电流检测电阻管理各端输入。
• 在 12VHPWR 附近，有 3 颗电流检测电阻，另 1 颗电流检测电阻则在 PEG 供电 (金手指) 附近。
• 12VHPWR 输入有 2 颗电感辅助，微星更增设了 1 颗保险丝。
• GSTEK GS7155 3A LDO 和 GSTEK GS9216 12A LDO 负责次要电路。
• ITE IT8232-56B 应该是负责管理 RGB 灯效和风扇转速的微处理器晶片。
• SUPRIM 提供双 BIOS 切换，但是所採用的 BIOS 晶片有异，分别是 MXIC MX25U163F 和 WINBOND WX25Q16JW。

实测效能数据

测试平台室温控制在 26 度，无辅助风扇直吹测试平台，测试中关闭 Windows 内建防毒、关闭休眠设定，无更动电源计画，并开启 Resizable BAR。DDR5 记忆体设定，X670E 平台开启 DDR5-6000 UCLK：MCLK (1：1)。显示卡的 VBIOS 为 Gaming Mode。

• Windows 11 Professional 21H2
• NVIDIA 521.90 Gamereadywin11_win10dch_64bit_international
• AMD Chipset 4.07.21.042
• 全部测试都是 2022.10 新数据

功耗和温度测试

功耗测试使用 3DMARK Time Spy EXTREME 和 FURMARK 进行烧机测试，Time Spy EXTREME 烧机功耗约 240.3W，GPU 频率可达 2775 MHz、记忆体 1312.7 MHz，GPU 温度是 61.1 度、Hot Spot 67.6 度、风扇转速 1128 RPM。

预设模式下，VBIOS 温度最高是 88 度，显示卡功耗预设是 480W，最多可以提升到 520W。

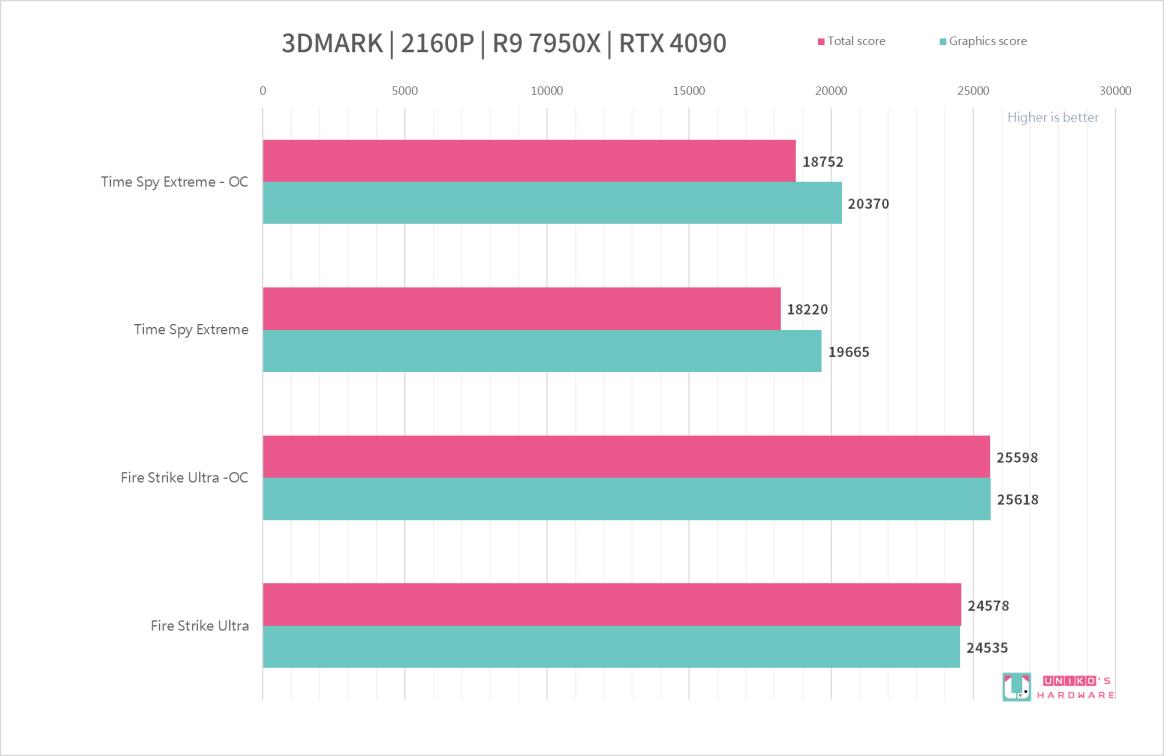

GPU 超频性能和功耗测试

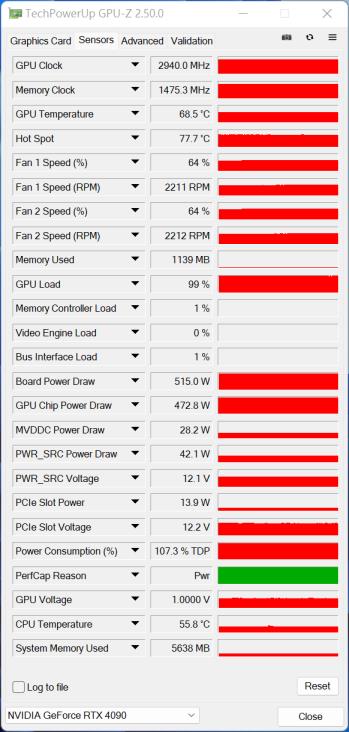

透过 FURMARK 进行烧机测试，并且使用 MSI Afterburner 进行 GPU 核心频率超频，烧机功耗约 515W，GPU 频率可达 2940 MHz、记忆体 1475.3 MHz，GPU 温度是 68.5 度、Hot Spot 77.7 度、风扇转速 2212 RPM。

3DMARK 相关测试

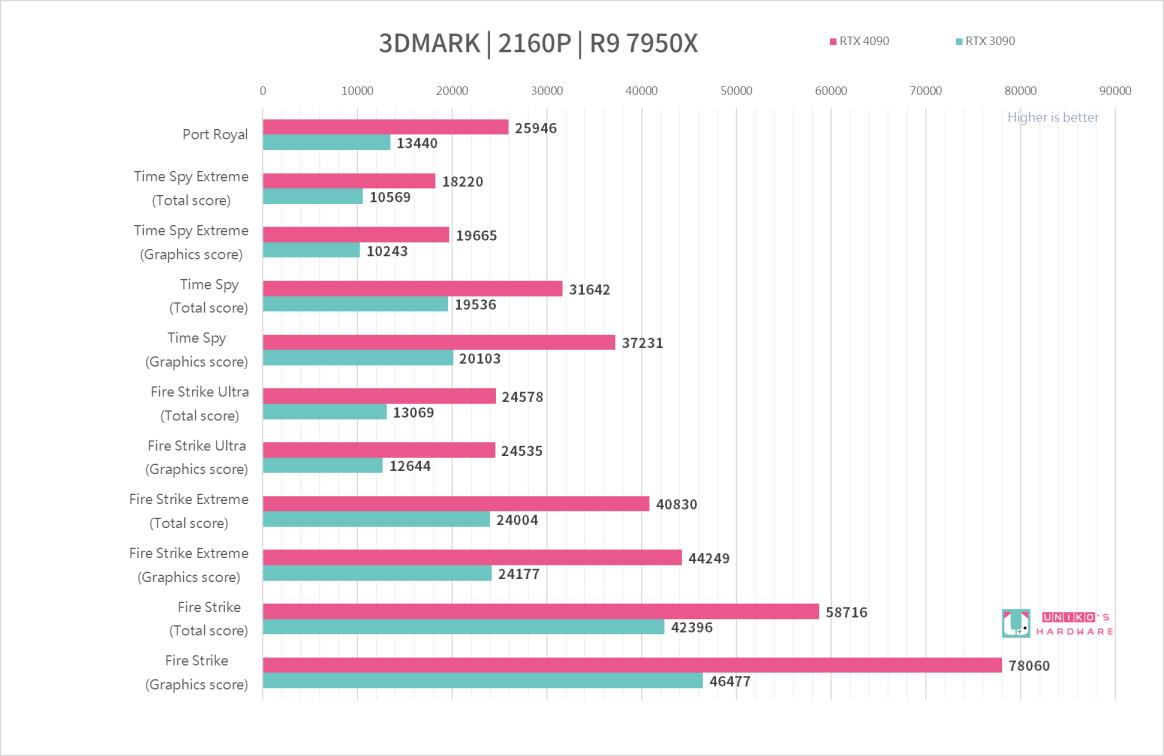

3DMARK 测试，Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra，分数越高越好。

Port Royal 是世界上第一个针对游戏玩家的即时光线追踪基本测试，可以使用 Port Royal 来测试和比较支援微软 DirectX 光线追踪显示卡的光追性能，分数越高越好。

DirectX 12 的测试项目 Time Spy 支援 1440P 解析度、Time Spy Extreme 支援 2160P 解析度，DirectX 11 的测试项目 Fire strike、Fire strike Extreme、Fire strike Ultra，分别对应解析度是 1080P、1440P、2160P。

3DMark PCI Express 功能测试，可测量 GPU 的可用频宽速度。

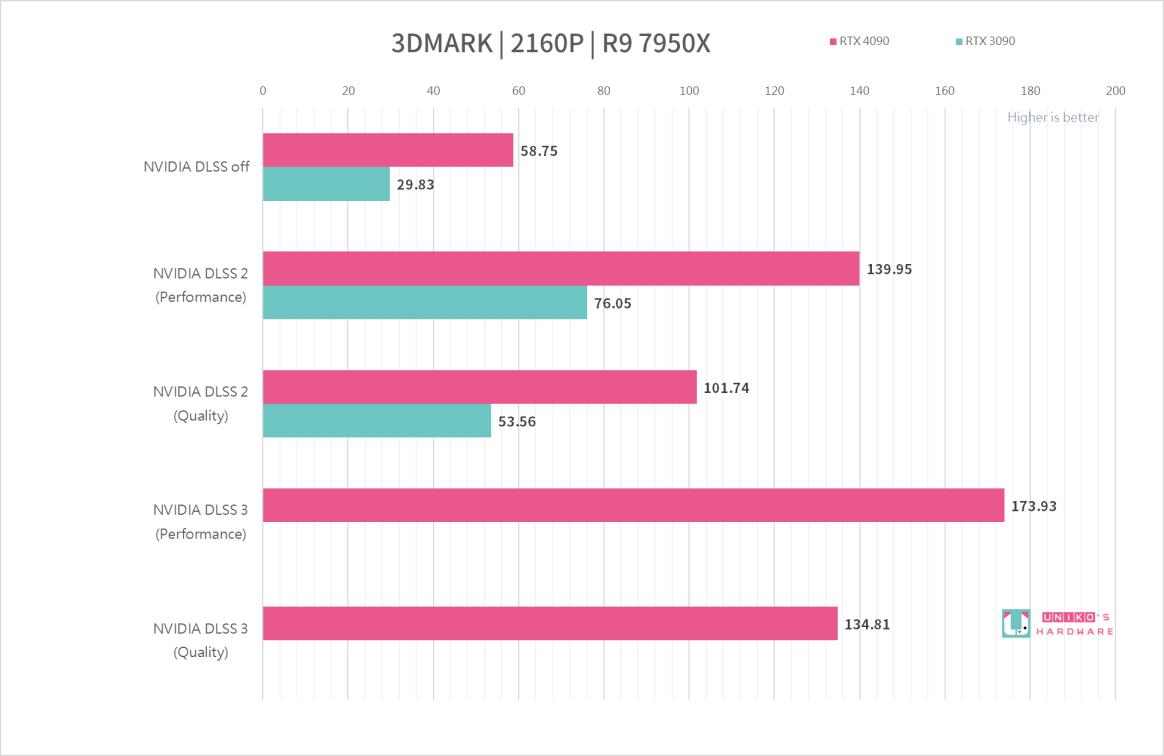

NVIDIA DLSS 功能测试，深度学习超级採样（DLSS）是一种 NVIDIA RTX 技术，它利用深度学习和 AI 的强大功能来提高游戏性能，同时保持视觉质量。

我们有取得特别版的 3DMARK，可以测试 NVIDIA DLSS 3 的效果，设置为 4K 2160P。

UL Procyon benchmark

UL Procyon benchmark 是一套新上市的 Adobe Benchmark 标準化测试软体，可以分成照片和影片两方面的测试。照片影像运算方面的软体是使用 Adobe Lightroom Classic 和 Adobe Photoshop，影片运算应用是搭配 Adobe Premiere Pro。

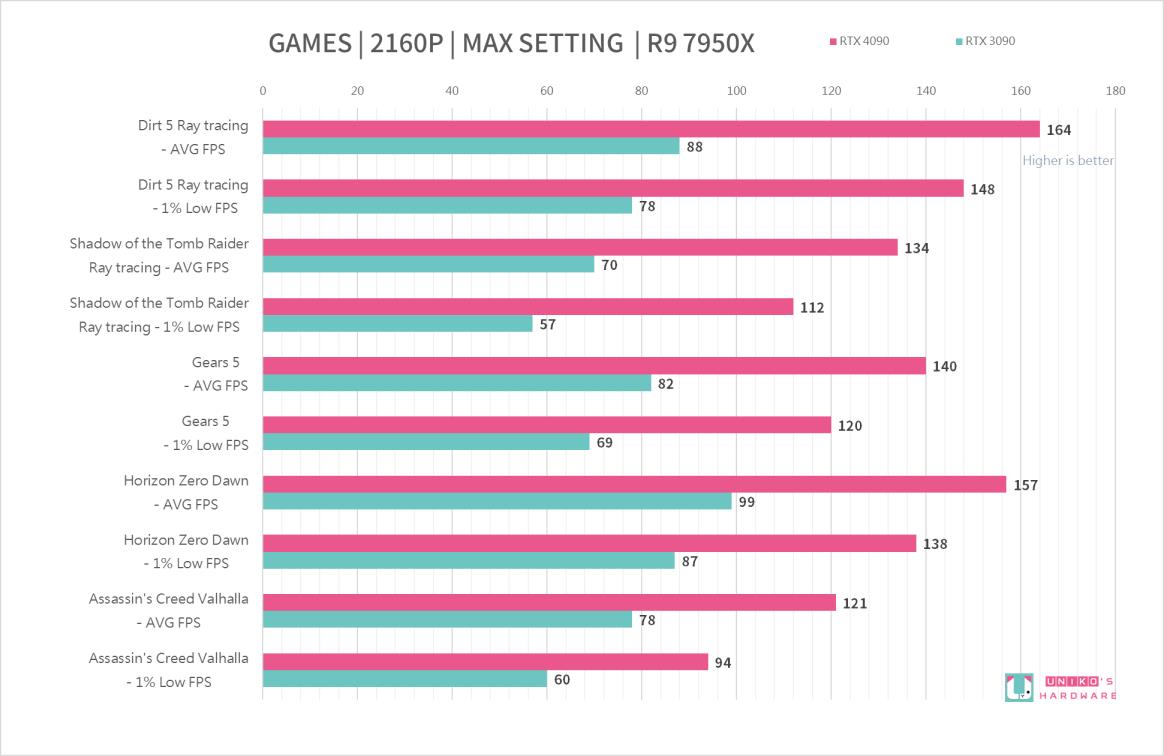

游戏 AVG FPS & Low 1% 测试数据

游戏测试使用 4K 2160P 解析度，游戏特效皆设定最高 MAX，关闭 V-Sync 选项，主要运行 DX 12 优先。游戏都是经过 5 ~ 10 次测试后撷取 FPS 数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均 AVG FPS 和 1% LOW FPS (min)，1% LOW FPS 可以看出游戏真实效能。

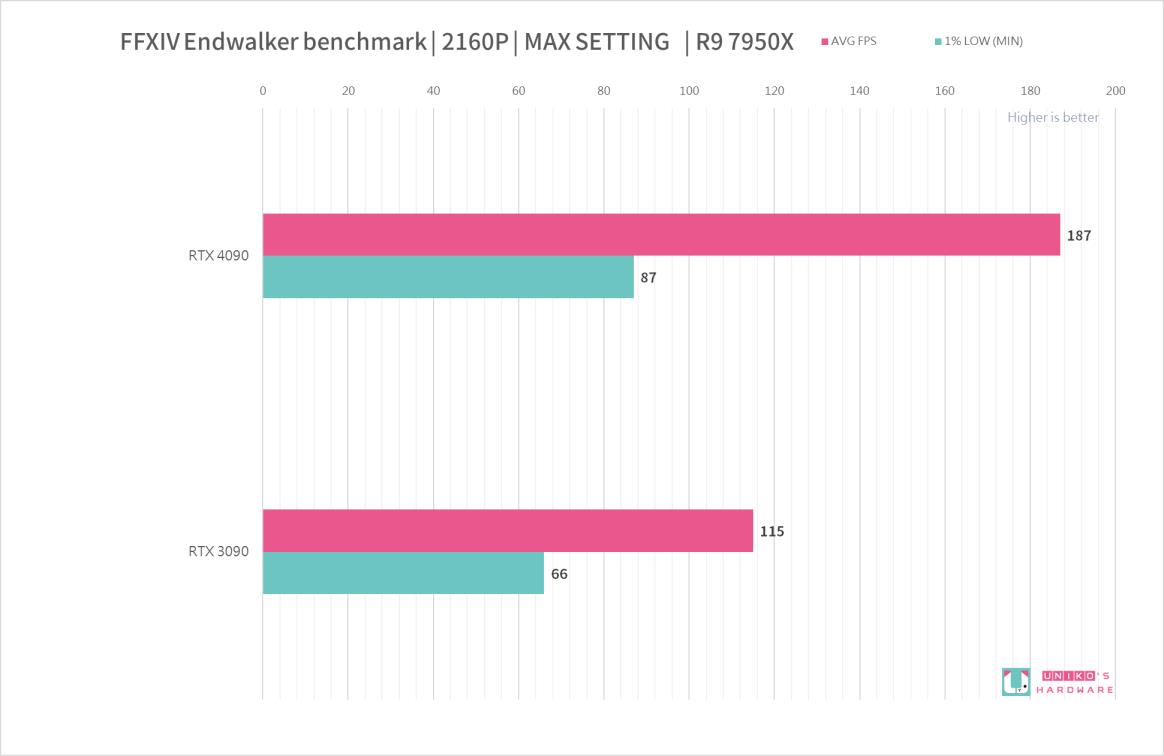

整体游戏的 AVG FPS 和 LOW 1% FPS，都提升不少，开启光追后的提升也同样显着，轻鬆突破 60+ FPS。

以下 3 个游戏有开启光线追蹤效果。

• DiRT 5
• Shadow of the Tomb Raider
• Cyberpunk 2077

Cyberpunk 2077 开启 NVIDIA DLSS 3 测试

游戏测试使用 4K 2160P 解析度，游戏特效皆设定最高 MAX，关闭 V-Sync 选项，开启光线追蹤效果。

我们分别测试 NVIDIA DLSS 2 和 NVIDIA DLSS 3 实际的 FPS 数据。

结论

• MSI GeForce RTX 4090 SUPRIM X 24G 无论是外观、散热、用料，皆可以说是目前最强的 GeForce RTX 4090 显示卡，超频 GPU 核心到 3Ghz 频率，功耗在 515W 下，温度只有 68.5 度，另外这次显示卡拆解过程，也可以感受到散热器设计用心，展现 MSI 多年强大的显示卡製造工艺。

GeForce RTX 4090 整体来说比起上一代 GeForce RTX 3090，性能提升 2X，功耗比来说进步很多，另外全新的 NVIDIA DLSS 3 实际效果也是相当惊人，有兴趣有预算的玩家可以入手。
