Cooler Master 通用型垂直显卡支架套件 V3 评测开箱

通用型垂直显卡支架 V3 包装与外观

包装採用酷码新世代缤纷紫色设计，规格说明可以支援 E-ATX、ATX、M-ATX 机壳 (M-ATX 有一些限制，后面会说明)，内附的排线跟 V2 版本一样，都是支援 PCIe 4.0 的排线。

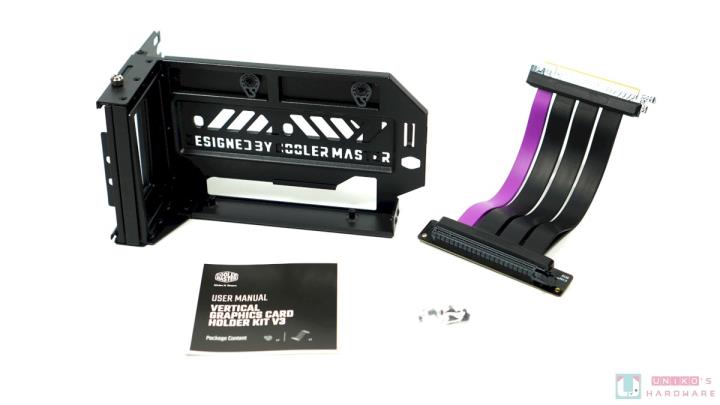

包装内容物有，垂直支架本体、长度 165mm PCIe 4.0 延长排线、说明书、螺丝。

VERTICAL GRAPHICS CARD HOLDER KIT V3

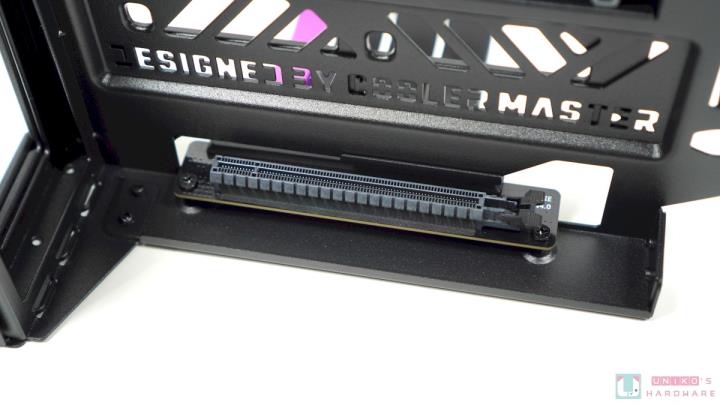

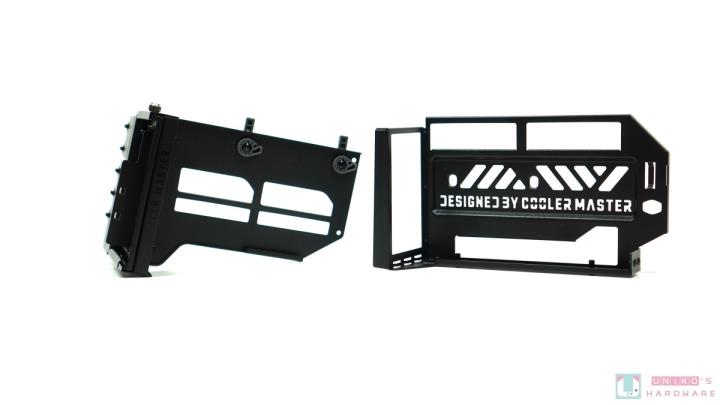

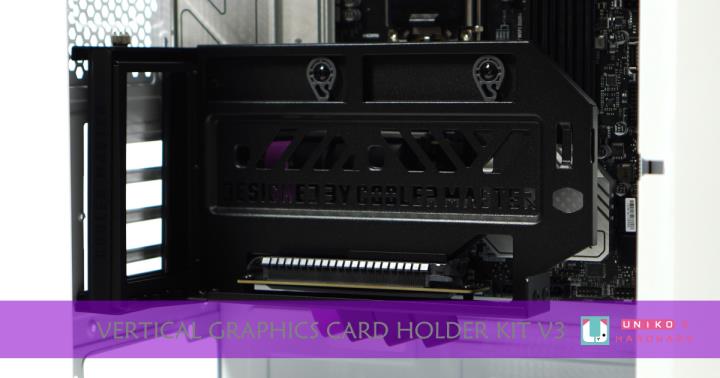

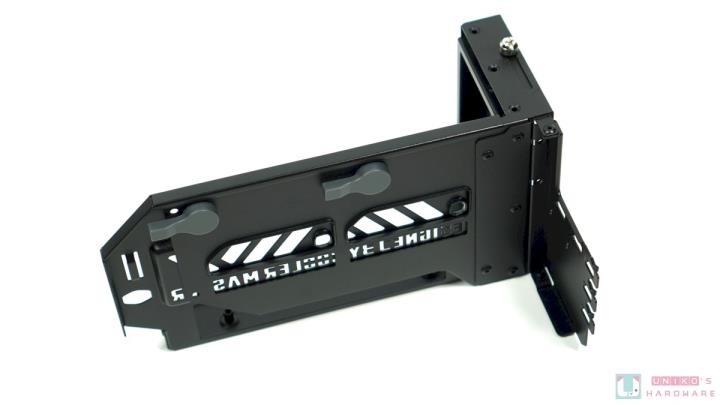

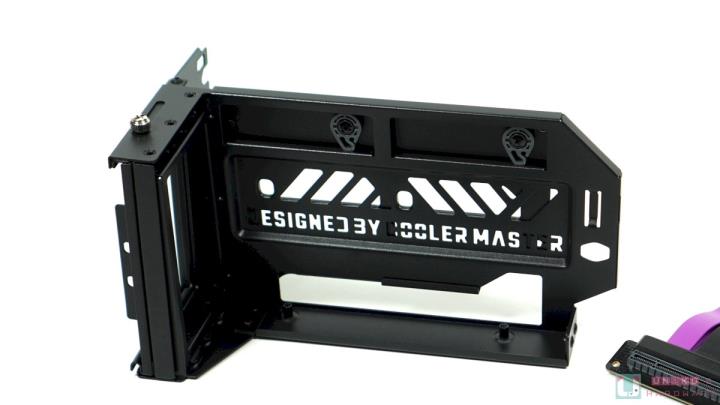

本体由两块结构组成，分别是结构本体的＂垂直支架＂(左)，与固定显示卡用的＂显卡固定架＂(右)，固定架上镂空出 DESIGNED BY COOLER MASTER 字样。

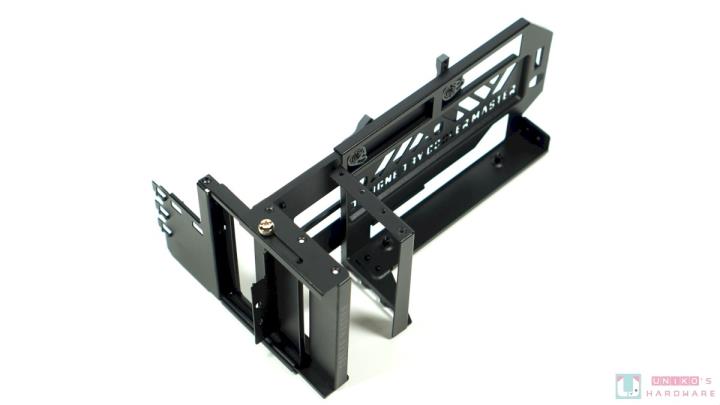

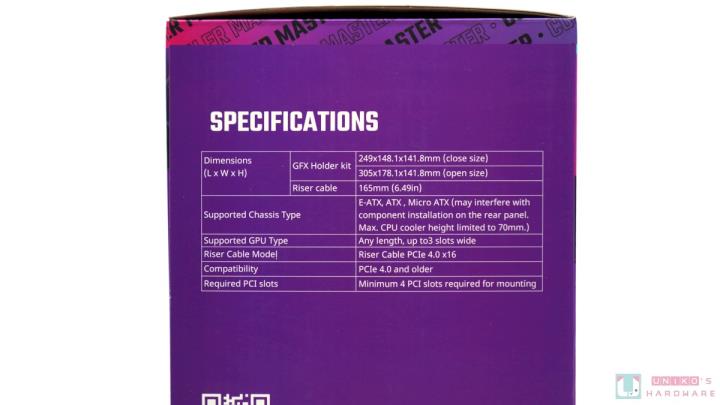

V3 和 V2 版本最大的不同就是能调整 Z 轴纵向 (直立显卡与主机板) 距离，未展开体积为 249 x 148.1 x 141.8mm，完全展开则为 305 x 178.1 x 141.8mm，重量约在 810g。

使用方式简单说，就是把显卡装进垂直显卡支架套件后，再将它插到主机板，以及机壳后方的介面卡槽上。

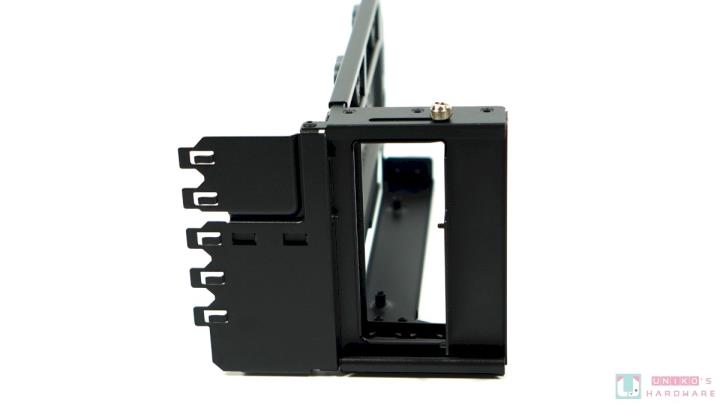

如果跟我们一样想安装在 M-ATX 机壳，需将支架上介面卡插板移除掉一部分，对应到机壳的使用限制，就是后方介面卡槽最低需要 4 组才可使用；如果想安装 E-ATX 和 ATX 机壳则无需移除支架上介面卡插板。

分离出的显卡固定架方便你安装显卡，组合后就能调整 X 轴位置，垂直支架则是能调整 Z 轴纵向距离，方便装机时连接你的 DP 或 HDMI 视讯线材。

扳动垂直支架上的 2 组灰色塑胶把手就可以固定、鬆开、或拆下显卡固定架。

记得要将 PCIe 4.0 排线锁上显卡固定架，再把显示卡安装上去。

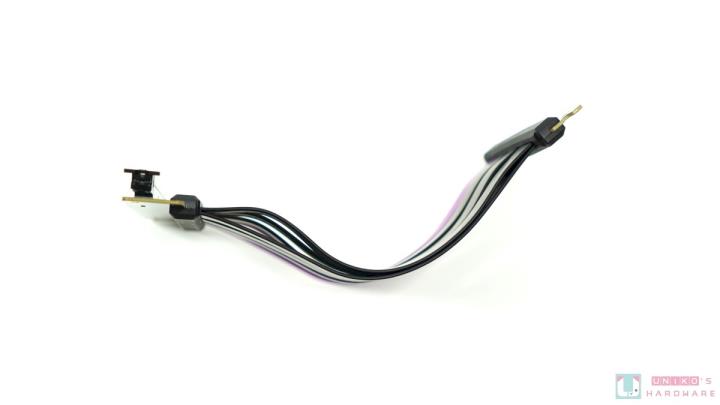

RISER CABLE PCIE 4.0

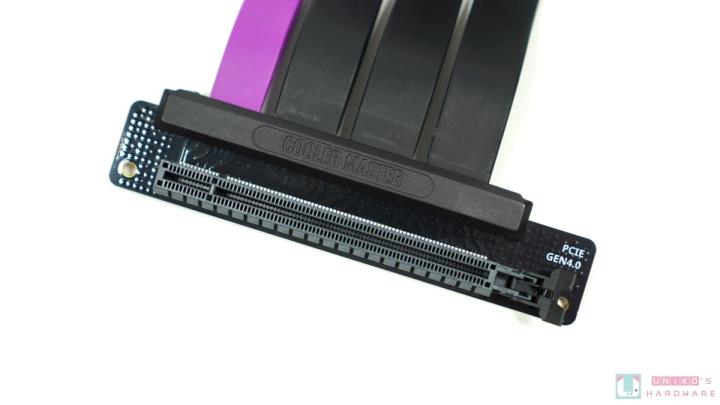

向下相容 PCIe 3.0，最大双向传输速率超过 64Gb/s，完全支援 PCIe 4.0 的 16GT/s 位元速率。

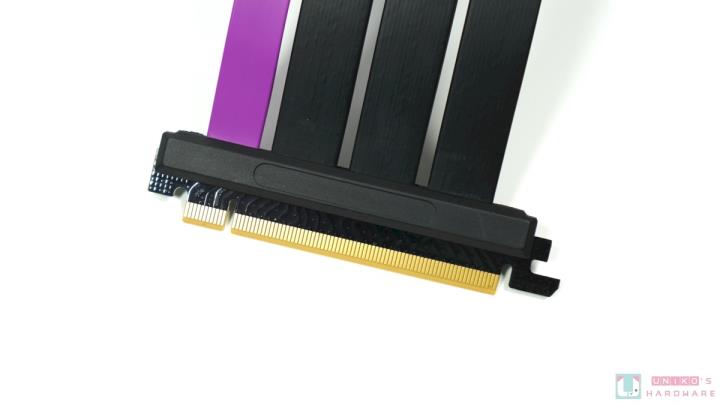

两端连接埠载体电路板，採用多层板 PCB，耐高温兼具韧性、同时也抗潮湿增加耐用度，另外在 PCIe 脚位插头、插槽，使用 ABS 保护套，拔插安装可以更可靠耐用，针对 PCIe 插头金手指部位，透过化镍浸金工艺技术，电导率最大化，确保资料传输完整性。

线材内部也不马虎，全覆盖 30 AWG 铜线 EMI 抗电磁干扰设计，共採用 96 条接地线，减低电磁波干扰。提高讯号稳定传输。

M-ATX 机壳实际安装

我们随手拿了全汉 CST130 Basic M-ATX 机壳、MSI MAG B660M MORTAR MAX WIFI DDR4 主机板、INTEL ARC A380 显示卡示範安装，实验看看酷码的直立套件是不是真的很通用，并在反覆试装几次后，找出比较顺手的流程分享给大家。

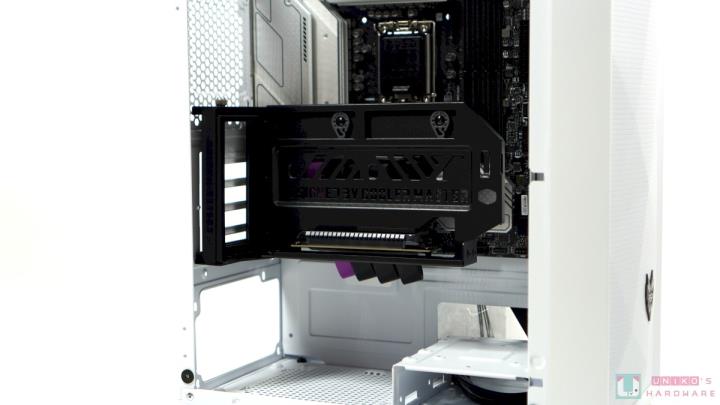

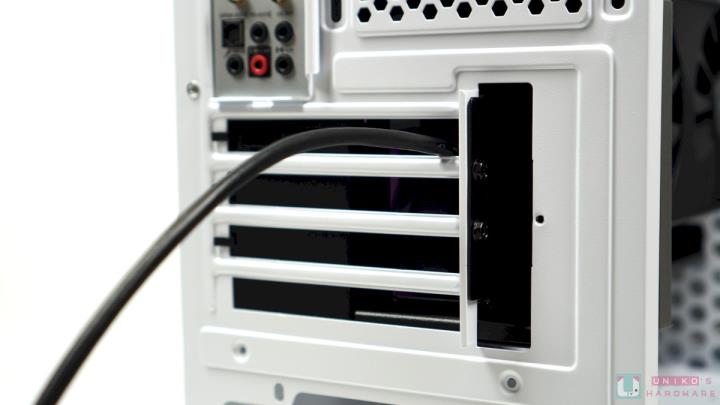

第一阶段，在安装垂直支架前，要将机壳后方的介面卡挡板移除，也可以先把支架的 PCIe 排线连接到主机板上。

TIPS：安装垂直支架到机壳时候，要注意支架上的介面卡插点，不要弄到主机板上的电子元件。

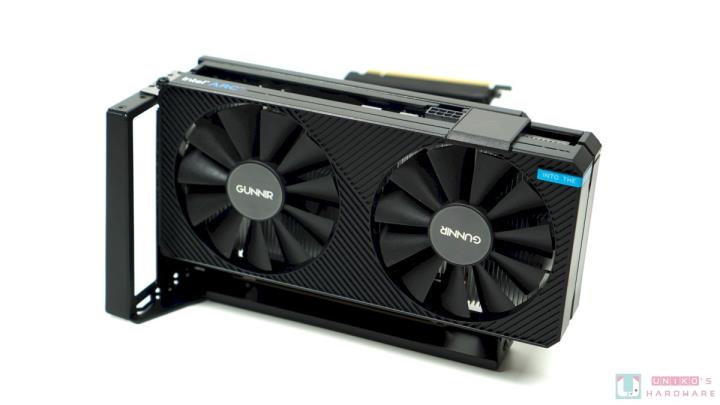

第二阶段，先拆下显卡固定架，把显示卡装到固定架上。

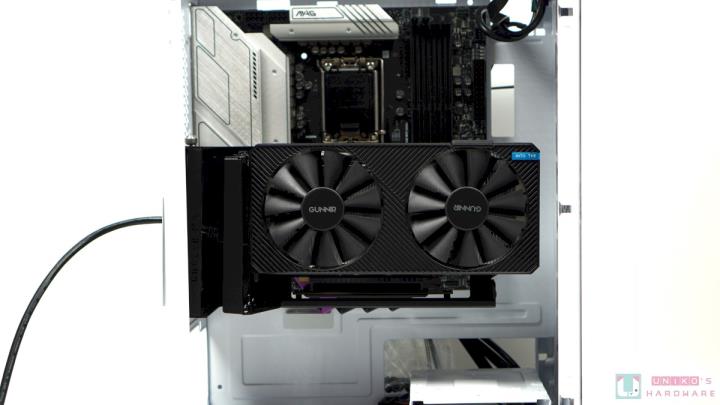

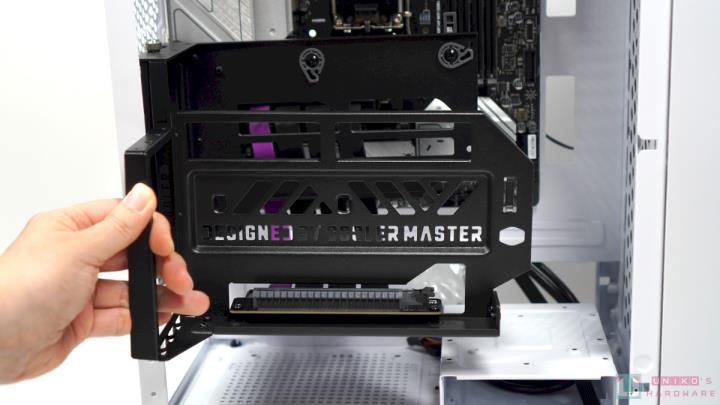

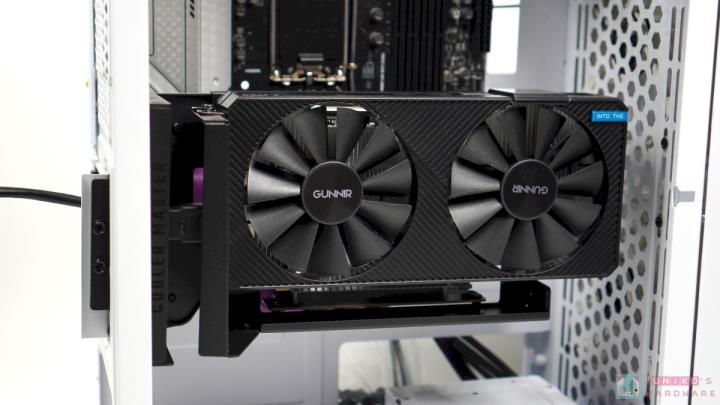

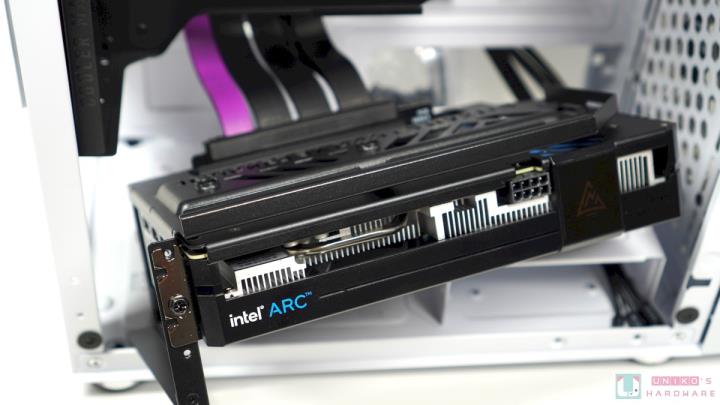

第三阶段，把显卡固定架装回垂直支架，这时候可以调整 X 轴左右位置，或是 Z 轴显示卡和主机板的距离。

如果使用 M-ATX 机壳，建议使用 70mm 高度以下的散热器，所以使用 AIO 水冷散热器会比较方便。

小提醒，建议先插上萤幕的 DP 或是 HDMI 线材后，再关上机壳侧板，不然线材接头有可能无法直接从机壳后方插上。
