MSI MAG B660M MORTAR MAX WIFI DDR4 除了是一张使用 DDR4 记忆体的主机板，另一个特色就是 Non K 第 12 代 Intel 处理器超频，并提供一组 PCIe 5.0 插槽供日后显示卡使用。M-ATX 小板加上黑色 PCB 搭上银色散热器，採用 12+1+1 供电项数、双 8-pin CPU 电源连接器，实用超值的主机板之一。
目录
配件介绍

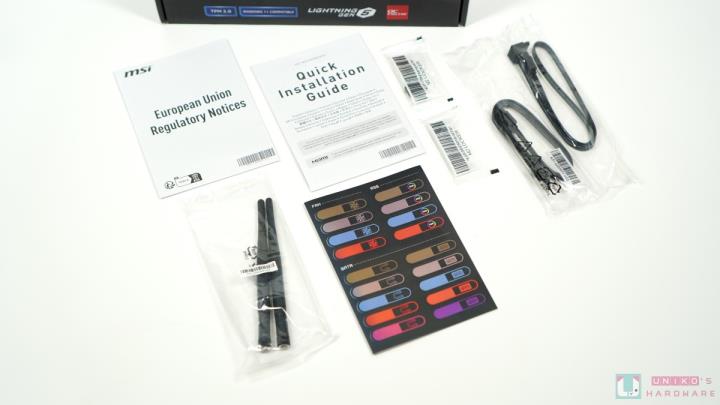

除了主机板本体外，配件较精简，有相关文件、M.2 螺丝 (M.2 Locker)、 SATA 排线、无线网路天线和标示贴纸。

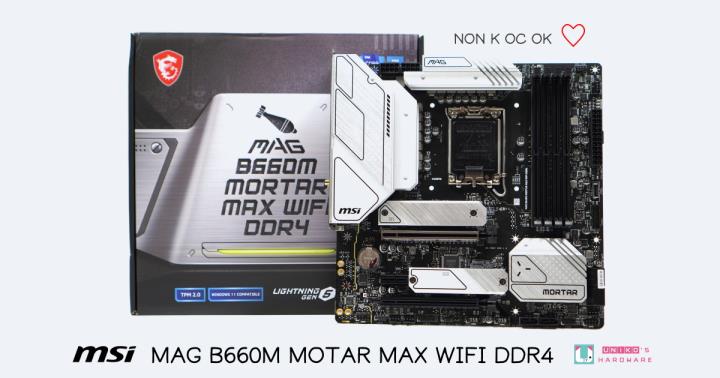

MAG B660M MORTAR MAX WIFI DDR4 主机板外观
MAG B660M MORTAR MAX WIFI DDR4 是一张 M-ATX 主机板，没有背后护甲设计，内含 2oz 厚度铜的 6 层 PCB 设计，提高性能和系统稳定性。
整张主机板都有厚实的散热器，内有导热管的延伸式散热片、配合 7W/mK MOSFET 散热垫，电感、MOSFET 和 2 组 M.2 散热器。
PCB 电路板是黑色，散热器装甲为银色，没有 RGB 光效，但有支援外接 RGB / ARGB 控制。
处理器支援 – Intel 12 代 Alder Lake
支援全新 Intel 12 代 Alder Lake 系列处理器，也是因为 Intel Socket LGA 1700 有 1700 接触点数，所以我们还是会建议玩家要使用 LGA 1700 扣具，才能发挥最大的散热效果。MSI 独家 CORE BOOST 超频功能，让你超频更顺手。
2 组 EPS 8-Pin 电源连接器，旁边有 1 颗电感辅助。
DDR4 记忆体 – MEMORY BOOST

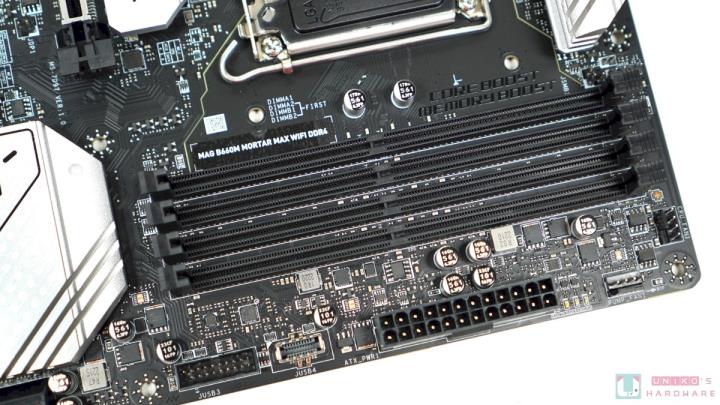

记忆体有 4 组 DDR4 DIMM 插槽，支援双通道，最高可支援 128GB 容量，透过 MEMORY BOOST 技术，超频最高可达 4800+ 频率。
PCI Express 插槽 – PCIE 钢铁护甲

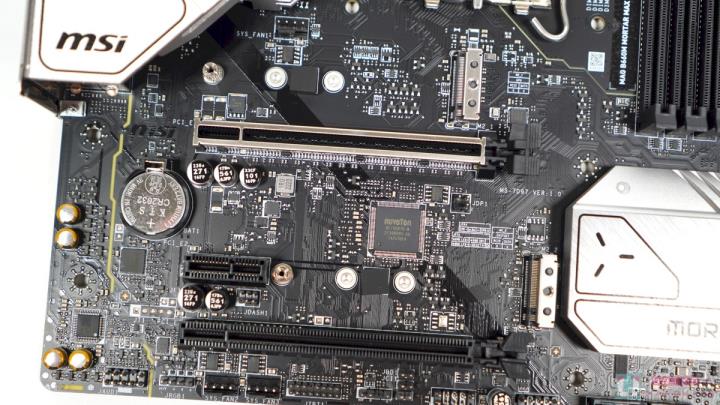

PCI Express X16 插槽有 2 组是 PCIe x16，第 1 组插槽由处理器控制，支援 PCIe 5.0 x16。第 2 组插槽由 B660 晶片组控制，支援 PCIe 3.0 x4。另外还有 1 组 PCIe 3.0 x1 插槽在 2 组 PCIe x16 之间。
M.2 与 SATA 储存

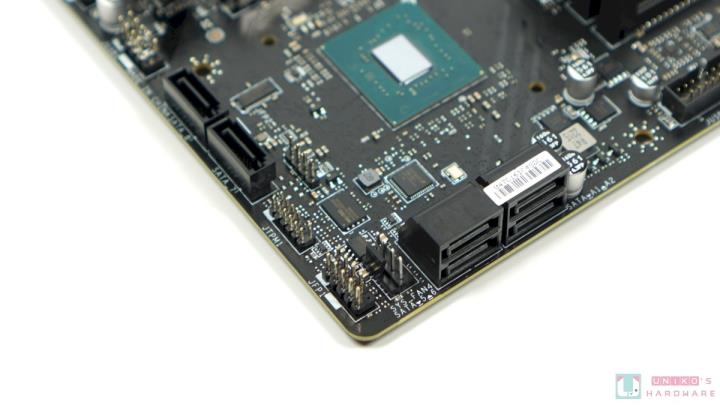

有 2 组 M.2 SSD 插槽，6 组 SATA 插槽，M.2 与 SATA 可能会互相影响可用数量，当 M2_2 插槽装有 M.2 SATA SSD 时，SATA8 连接埠将不可用。
第 1 组 M.2 插座 PCIe 4.0 X4 (M.2_1) 处理器控制，支援 M key Type 2260 / 2280，支援 PCIe 4.0 x4 SSD。
第 2 组 M.2 插座 PCIe 4.0 X4 (M.2_2) B660 晶片组控制，支援 M key Type 2260 / 2280，支援 SATA 6Gb/s、Intel Optane Memory。
6 组 SATA 6Gb/s 插座，SATA 5 ~ 8 由 B660 晶片组控制，SATA A ~ B ASMedia ASM1061 晶片控制
I/O 背后输出
预装 I/O 上盖，提高 EMI 保护和安装便利性。
- 4 组 USB 2.0 连接埠
- HDMI 2.1 连接埠
- DISPLAY 1.4 连接埠
- 3 组 USB 3.2 Gen 2 Type-A 10 Gpbs
- 1 组有线网路连接埠
- 1 组 USB 3.2 Gen 2×2 Type-C 20Gbps
- 无线网路天线连接埠
- 5 组音源孔
- Optical S/PDIF 输出音源孔
主机板拆解介绍

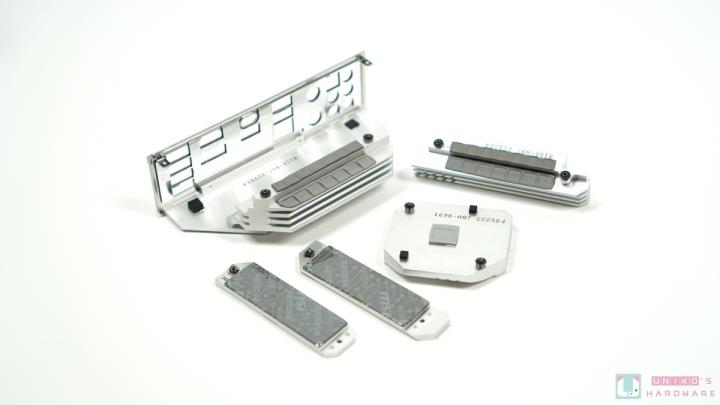

供电散热採用分离式设计，两个区域的供电都有散热器，顶部铝块延伸至 I/O 上方，中间也有大量凹槽提升散热面积，总散热面积不小，7W/mK 的导热导热贴规格，降低整体供电模组温度。
两组 M.2 SSD 插槽有单层 M.2 散热设计，使用 7W/mK 的导热导热贴。
12 + 1 +1 供电设计

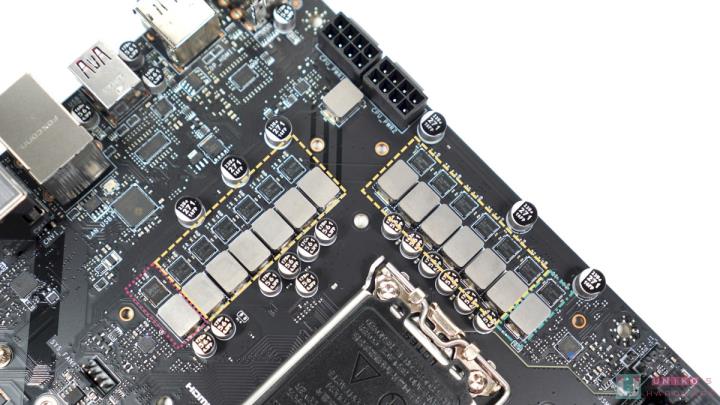

RENESAS RAA229132 PWM 控制器，最高支援 8 + 1 组 PWM 讯号作双路输出，VCORE (黄色) 在这张板子是 Duet 并联输出 12 组 (6 X 2)，则 VCCGT (绿色) 1 相输出。

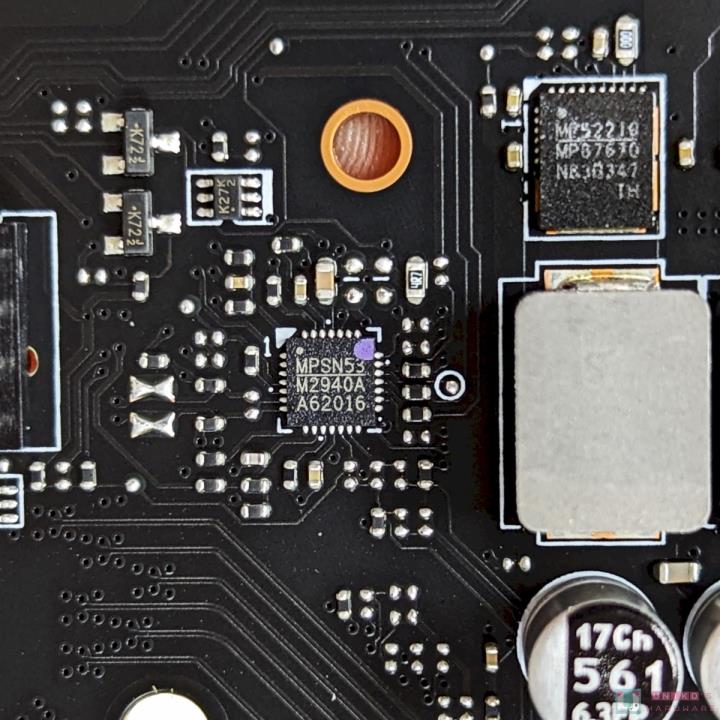

VCCAUX (红色) 1 相设计，由 MPS M2940A PWM 控制，CPU FIVR 模组转化出 VCCSA 和 TX VDDQ 等等的 FIVR 电压。
VCORE + VCCGT + VCCAUX 供电
- VCORE 核心 VRM 配置是，12 颗 RENESAS ISL99360 60A SPS。
- VCCGT 内显 VRM 配置是，1 颗 RENESAS ISL99360 60A SPS。
- VCCAUX VRM 配置，1 颗 MPS MP87670 MOSFET 70A Power Stage。
网路相关
- INTEL WIFI6E AX211 无线网路模组，支援 2.4G、5G、6G 频段，最高速度 2.4Gbps (160MHZ)，同时内建 BT 蓝牙 5.2。
- Realtek 8125BG 2.5Gbps 网路控制器，提供 1 组 2.5Gbps RJ45 埠。
音效相关

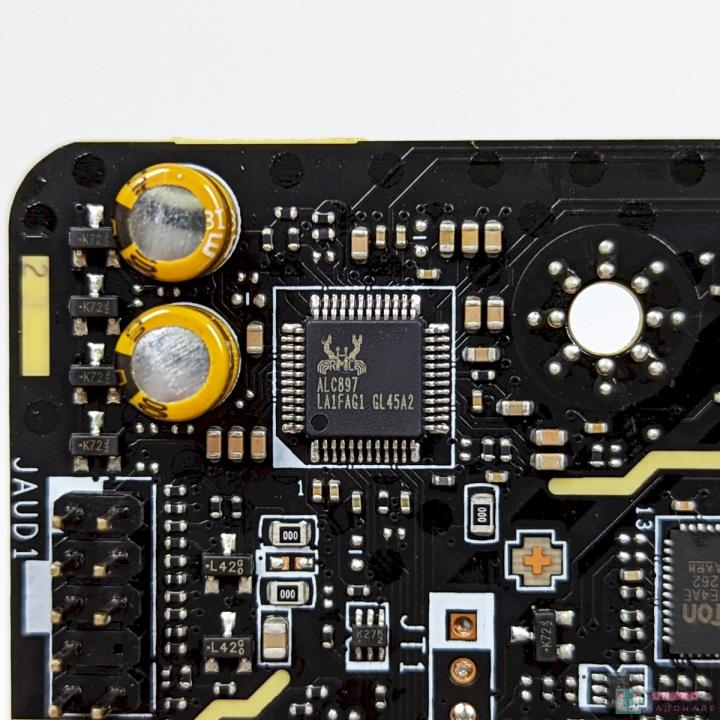

Realtek ALC897 Codec 音效编码解码晶片，支援 7.1 声道高音质音效和 S/PDIF 输出。
B660 晶片组
INTEL B660晶片组＂SRKZX＂，B1 步进，Intel 建议客户价格为 USD 29，比上代 B560 晶片组贵了 1 美元。B660 晶片组的供电模组，控制器是 ANPEC ELECTRONIC APW8723A 单相降压 PWM 晶片。
B660 晶片组提供 8 条 PCIe 3.0 通道和 6 条 PCIe 4.0 通道，共 14 条 PCIe 通道，另外有 4 条 PCIe 4.0 通道作为 DMI 传输，对比起上代 B560 晶片组仅有 12 条 PCIe 通道而且全为 PCIe 3.0，以及 DMI 只有 4 条 PCIe 3.0。
Non K OC 晶片
使用了 1 颗 Renesas RC26008 PCIe 5.0 Clock Buffers 外置时脉产生器晶片，让使用者可以独立调整 BCLK 和 DMI 频率数值，因为 Non K 处理器无法调整倍频，使用晶片透过外频超频。
i5-12400F Non k 超频测试测试

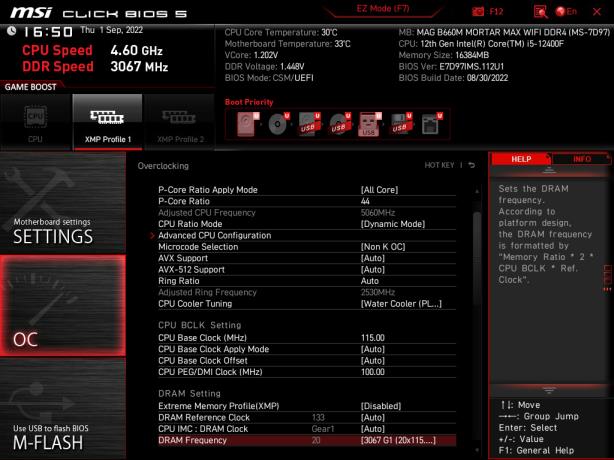

我们对主机板进行处理器与记忆体超频测试，将频率拉至 5059 MHz，记忆体超频 GEAR 1 DDR4 3066，BIOS 用最简单的调整方式，P CORE 44 倍，Microcode 微码改成 Non K OC (也可以不改)，散热器改成水冷散热器 PL 提高，处理器 BCLK 115 MHz，记忆体设定 GEAR 1 DDR4-3067，CPU 电压 1.2 V。

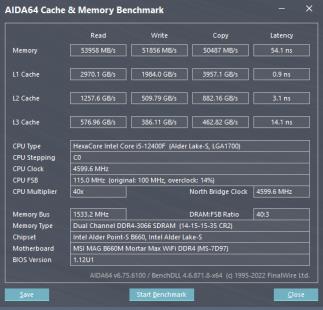

记忆体的读取 53958 MB/s、写入 51856 MB/s、複製 50487 MB/s，延迟来到 54.1 ns。
| 种类 | 型号 |
|---|---|
| 处理器： | intel Core i5-12400F |
| 主机板： | MAG B660M MORTAR MAX WIFI DDR4 / 1.12 |
| 记忆体： | G.SKILL Trident Z Neo DDR4 3600 8GB *2(GEAR 1 3066 14-15-15-35) |
| 显示卡： | AMD Radeon RX 6400 |
| 储存： | KLEVV CRAS C920 Gen4x4 2TB |
| 机壳： | STREACOM BC1 |
| 电源供应器： | HYDRO PTM PRO 1200W |
| 散热器： | MSI MEG CORELIQUID S280 |
| 系统： | Windows 11 21H2 |

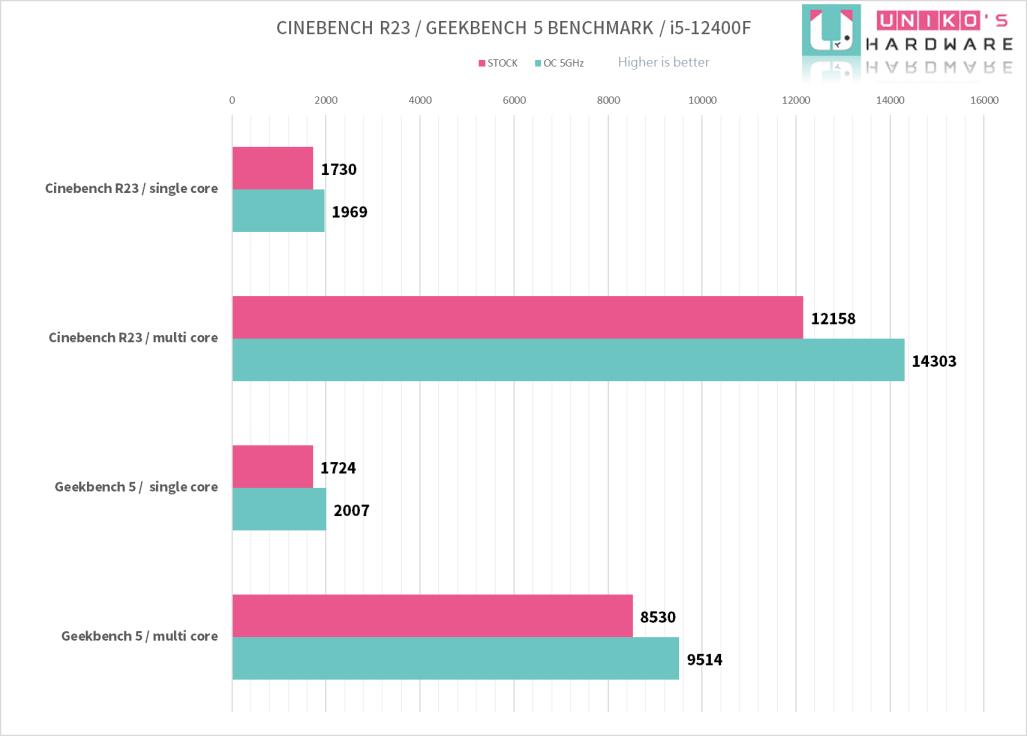

主要测试 CINEBENCH R23 和 GEEKBENCH 5，都会测试单核心和多核心分数，对比预设和超频 5GHz，CINEBENCH R23 20 单核心增加了 13.8%、多核心增加了 17.6%。GEEKBECH 5 单核心增加了 16.4%、多核心增加了 11.5%。
功耗方面预设从整机 130W 变成 190W，功耗增加了 46.2%。
结论
MAG B660M MORTAR MAX WIFI DDR4 是目前 MSI 第一张非 K 处理器可超频的 B660 主机板，MORTAR 系列大多是海量装机市场青睐高 CP 主机板，如果搭配使用较便宜的非 K 处理器，来 OC 超频也是很有趣又划算。但是有一点要注意，需要搭配 AIO 散热器或是更高级的风冷散热器，才可以确保超频解热问题，INTEL 内附的散热器不足应付，表示得多準备一笔支出，总之这是一张可以让人感受到乐趣十足的主机板。
MSI MAG B660M MORTAR MAX WIFI DDR4
