MSI MEG Z690 ACE 闪亮登场，罕见的在外观护甲装饰上加工了24K 金箔表面处理，主机板整体就是以黑色点缀金色，支援 DDR5、PCIe 5.0 和 LGA 1700 脚位的第 12 代 Intel 处理器，另外也内建双 Thunderbolt 4 40Gbps 连接埠，供电项数为直出 19 + 1 + 2、双 8-pin CPU 电源连接器，轻轻鬆鬆将 Core i9-12900K 超频至 5.2 GHz，隐藏在黄金下有哪些好料，请大家一起看下去。
目录
包装与配件介绍
主机板外盒以黑色为主，ACE 文字使用金色金属材质质感，背面说明了产品特色，打开盒子可以看到 “LUSTROUS AESTHETICS PURE PERFORMANCE” 和金龙纹标誌，中文就是 “光彩夺目美学、纯粹性能表现”，意味着强大的内外的一张主机板。

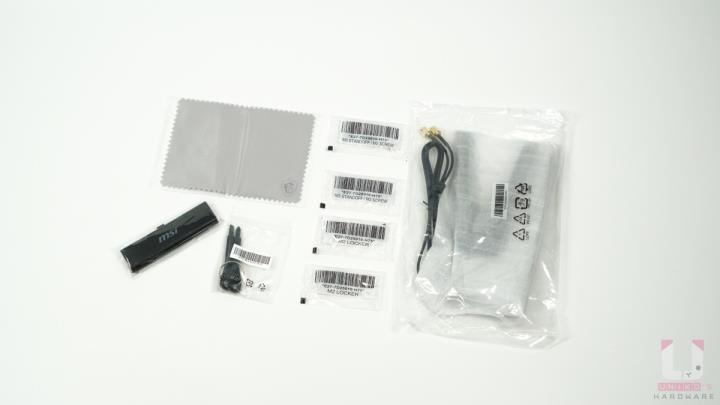

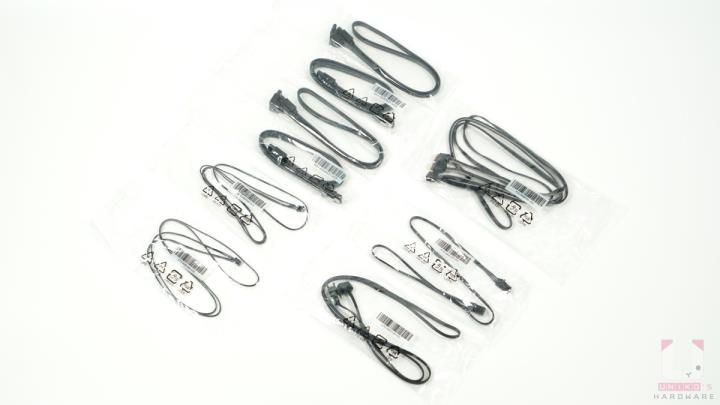

线材与配件类除了基本的文件、说明书、MSI 信仰贴纸、识别贴纸、龙纹铁牌外，也有许多像是驱动随身碟、伸缩刷子、造型螺丝起子、擦拭布等 MSI 信仰小道具，还有 M.2 螺丝 (EZ M.2 Clips)、无线网路天线、SATA 排线、测温探头、以及许多的 RGB 线材。

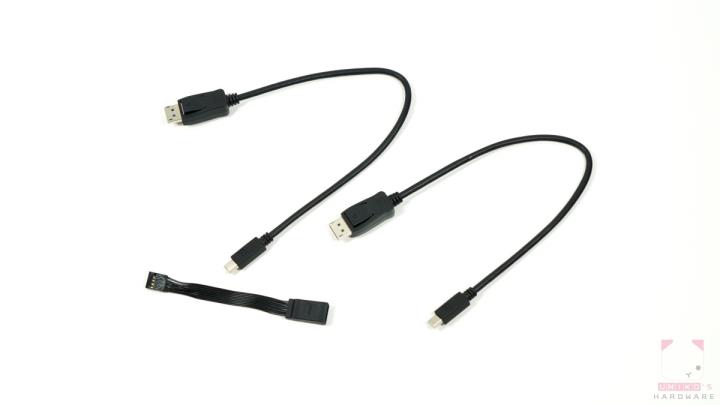

比较特别的是有 1 条机壳前置控制接头，类似快速接头，方便你连接到主机板；因为主机板输出没有标準的 HDMI 和 DP 连接埠，採用的是 Mini DisplayPort，所以贴心附上 2 条 DP to mini DP 连接线材。
主机板外观介绍

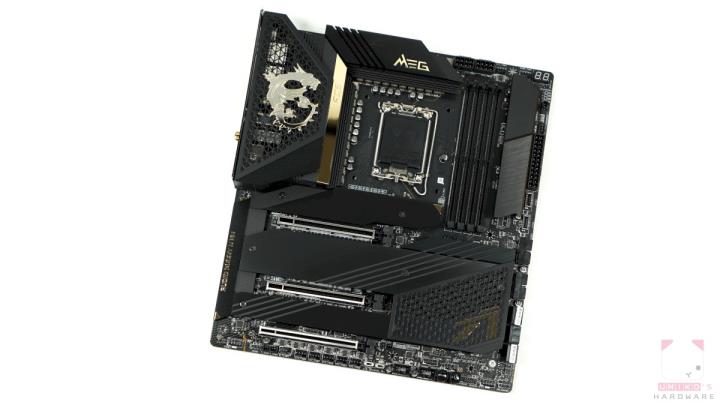

这是一张 9 组装机孔的 E-ATX 主机板，有背后护甲设计，但有 8 层 PCB 电路板搭配 2oz 厚度铜设计，与伺服器同等级材质，提高性能和系统稳定性，挑选机壳要多注意一下对于 E-ATX 支援规格，主机板的体积 305 x 277 mm。

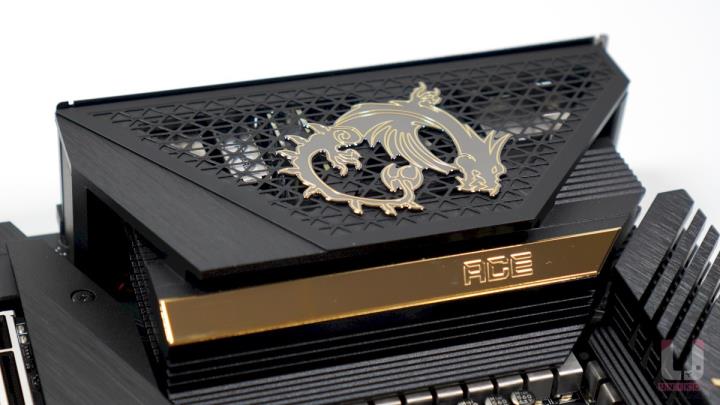

整张主机板都有厚实的铝製散热器，内有导热管的延伸式散热片、配合 7W/mK MOSFET 散热垫，电感、MOSFET 和 M.2 Shield Frozr 散热器都有预先安装。

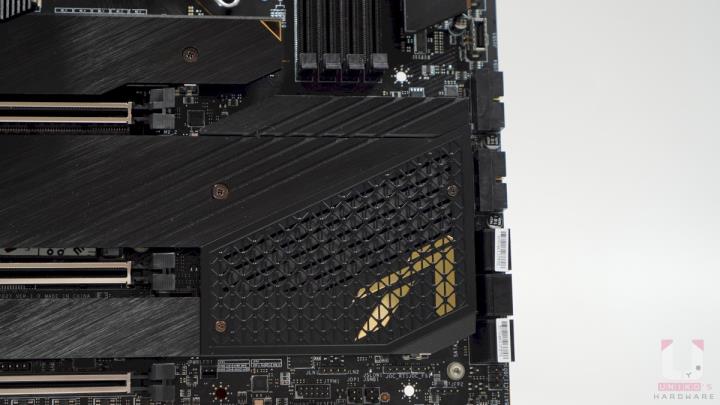

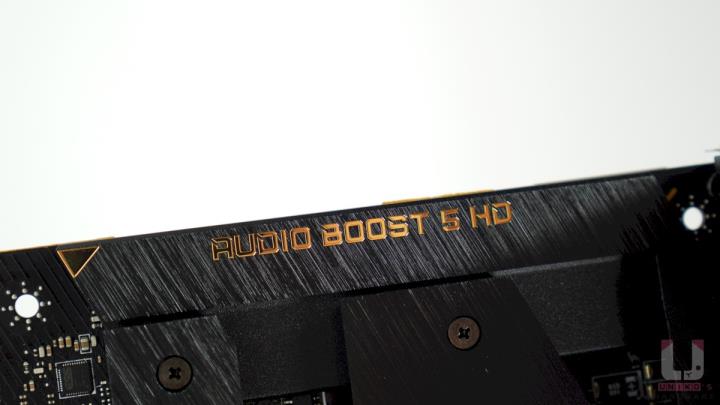

PCB 电路板是黑色，I/O、晶片组和音效区域上散热器装甲是黑色搭上 24K 金箔装饰，ACE 系列没有任何的 RGB 光效点缀，但是主机板有支援完整的 RGB 连接埠，1 组 4-pin RGB LED 接头、2 组 3-pin RAINBOW LED 接头、1 组 3-pin CORSAIR LED 接头。
处理器支援 – Intel 12 代 Alder Lake

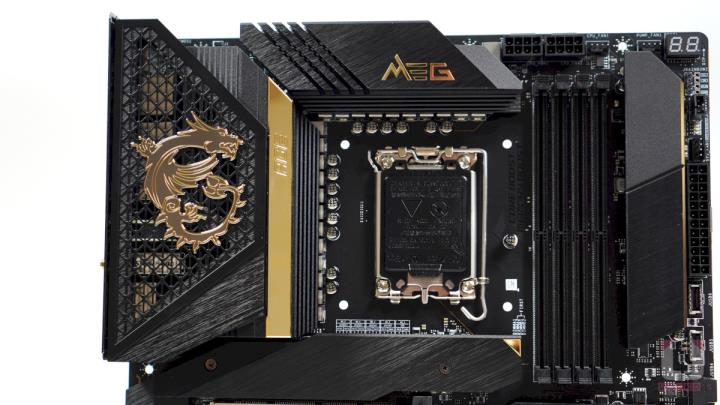

支援全新 Intel 12 代 Alder Lake 系列处理器，也是因为 Intel Socket LGA 1700 有 1700 接触点数，所以我们还是会建议玩家要使用 LGA 1700 扣具，才能发挥最大的散热效果，目前大部分的散热器厂商都有提供 LGA 1700 扣具申请，有需要的使用者，记得去询问看看你的散热器厂商。

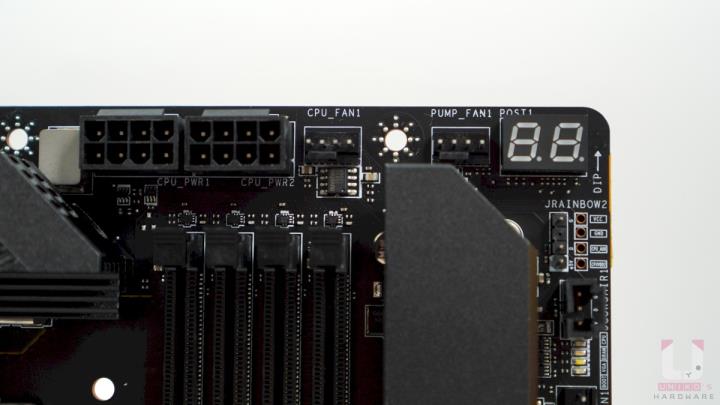

双 EPS 8-Pin 电源连接器，旁边有 1 颗电感辅助。
DDR5 记忆体 – MEMORY BOOST
记忆体支援全新的 DDR5，DDR5 在外观上和 DDR4 完全不同，金手指位置不同，也突破以往 DDR4 的容量限制，频率更是从 4800 起始，更低的电压更快的速度。

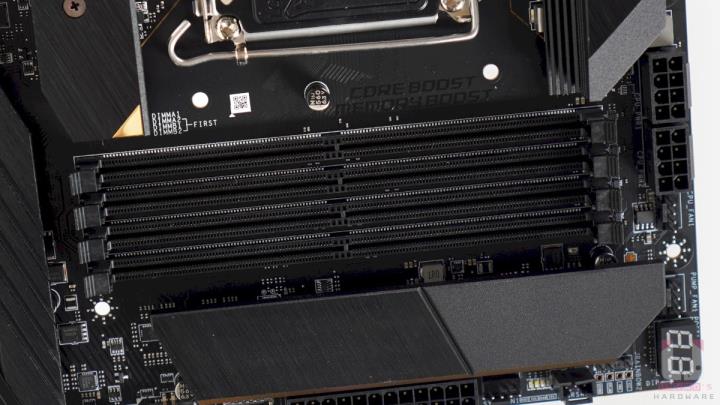

记忆体有 4 组 DDR5 DIMM 插槽，支援双通道，最高可支援 128GB 容量，透过 MEMORY BOOST 技术，超频最高可达 6666+ 频率，支援 XMP 3.0。
记忆体旁的装饰护甲，有可能是 PCB 与 Z690 GODLIKE 共用，可能在 GODLIKE 上是使用在 LED 显示器。
PCI Express 插槽 – PCIE 钢铁护甲

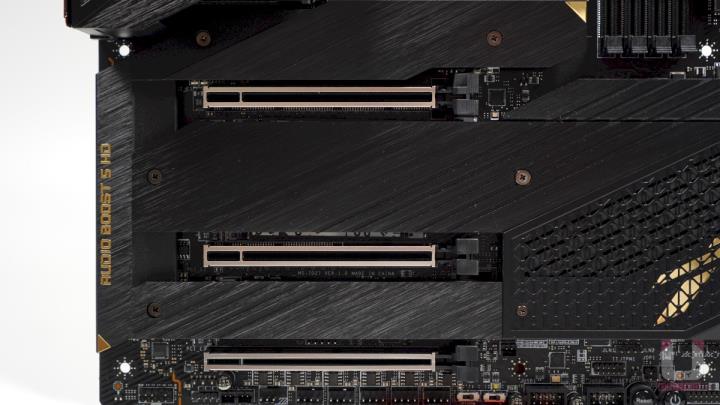

一共只有 3 组 PCI Express X16 插槽，支援 x16 / x0 / x4 或 x8 / x8 / x4。
- PCIe x16 插槽 (PCI_E1) 由处理器控制，PCI_E1 最高可支援 PCIe 5.0 x16
- PCIe x16 插槽 (PCI_E2) 由处理器控制，PCI_E2 最高可支援 PCIe 5.0 x8
- PCIe x16 (PCI_E3)，由 Z690 晶片组控制，最高可支援 PCIe 4.0 x4
M.2 与 SATA 储存

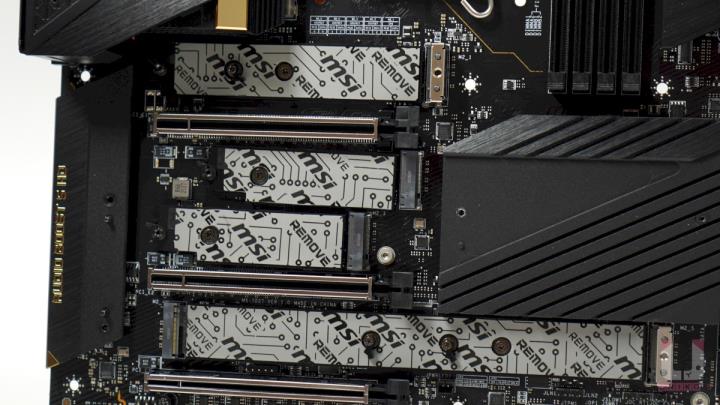

有 5 组 M.2 SSD 插槽，6 组 SATA 插槽，皆支援 RAID 0、RAID 1、RAID 5、RAID 10 功能，M.2 与 SATA 可能会互相影响可用数量，当 M2_5 插槽装有 M.2 SATA SSD 时，SATA7 连接埠将不可用。
第 1 组 M.2 插座 PCIe 4.0 X4 (M.2_1) 处理器控制，支援 M key Type 2260 / 2280 / 22110
第 2 组 M.2 插座 PCIe 4.0 X4 (M.2_2) Z690 晶片组控制，支援 M key Type 2260 / 2280
第 3 组 M.2 插座 PCIe 4.0 X4 (M.2_3) Z690 晶片组控制，支援 M key Type 2260 / 2280
- 第 4 组 M.2 插座 PCIe 3.0 X4 和 SATA (M.2_4) Z690 晶片组控制，支援 M key Type 2280 / 22110
- 第 5 组 M.2 插座 PCIe 4.0 X4 和 SATA (M.2_5) Z690 晶片组控制，支援 M key Type 2260 / 2280

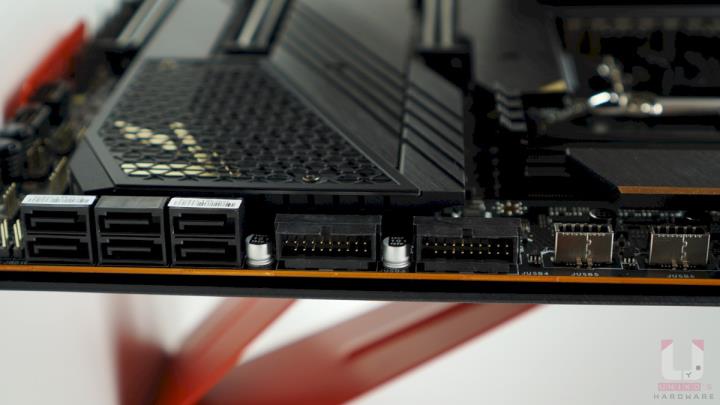

6 组 SATA 6Gb/s 插座，SATA 5 ~ 8 由 Z690 晶片组控制，SATA A ~ B ASMedia ASM1061 晶片控制

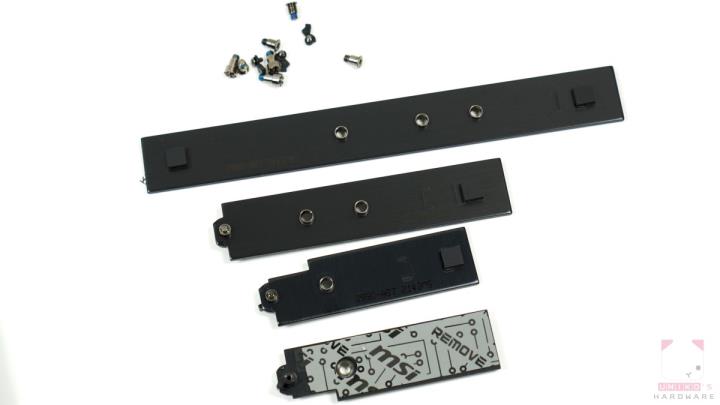

双面 M.2 Shield Frozr 进行散热强化，5 组 M.2 插槽都可以有良好的散热，建议使用无散热片的 M.2 进行安装，免螺丝的 EZ M.2 Clips 也方便玩家安装 M.2 SSD，为一个缺点就是主机板上的 M.2 Shield Frozr 底下散热片，就算是螺丝拧紧也会摇晃情况，如果在意这问题，可以移除 M.2 Shield Frozr 底下的散热片即可。

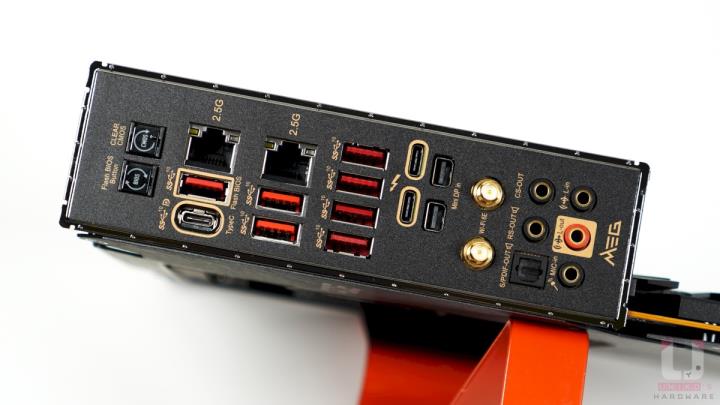

I/O 背后输出

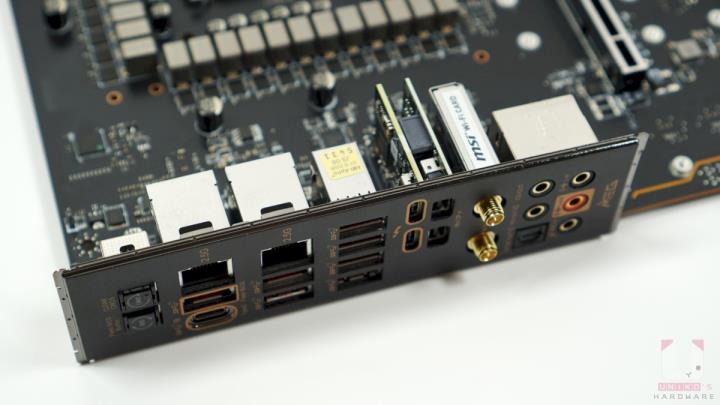

免螺丝的预装 I/O 上盖结合铝製散热器总成，提高 EMI 保护和安装便利性。
- 清除 CMOS 按钮
- FLASH BIOS 按钮
- 1 组 USB 3.2 Gen 2 Type-C 10 Gpbs
- 7 组 USB 3.2 Gen 2 Type-A 10 Gpbs
- 2 组有线网路连接埠 (2.5G)
- 2 组 Thunderbolt 4 40Gbps (Type-C)
- 2 组 Mini DisplayPort Input (透过 TB4)
- 无线网路天线连接埠
- 5 组音源孔
- Optical S/PDIF 输出音源孔
双位数除错 LED 灯、EZ 侦错 LED 指示灯，让你可以快速发现问题进行调整。EZ 侦错 LED 指示灯可以快速看出 BOOT、CPU、RAM、VGA 有没有问题。

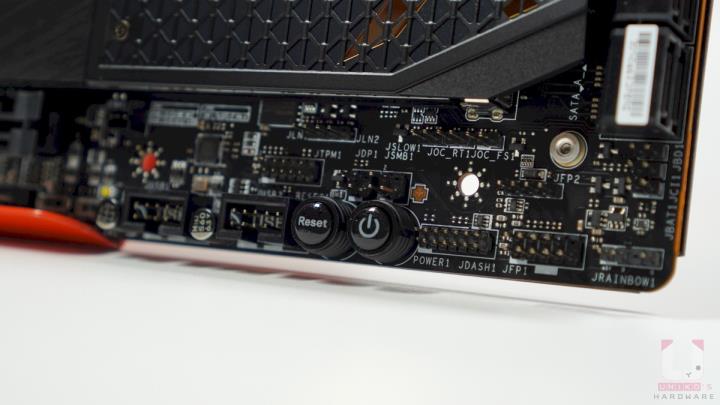

实体的开机和 RESET 开关，方便裸机测试，还有快速 LED SW 开关、BIOS 切换开关，可以快速关闭 RGB 光效和 BIOS 设定。MYSTIC LIGHT 扩充插槽，包含 3-Pin、4-Pin 和 5-Pin，可支援 RGB、RAINBOW、 Corsair LED 灯条和 Ambient 设备。
主机板拆解介绍
供电散热採用延伸式一体设计，顶部铝块延伸至 I/O 上方，中间也有大量凹槽提升散热面积，总散热面积不小，7W/mK 的导热导热贴规格，降低整体供电模组温度。

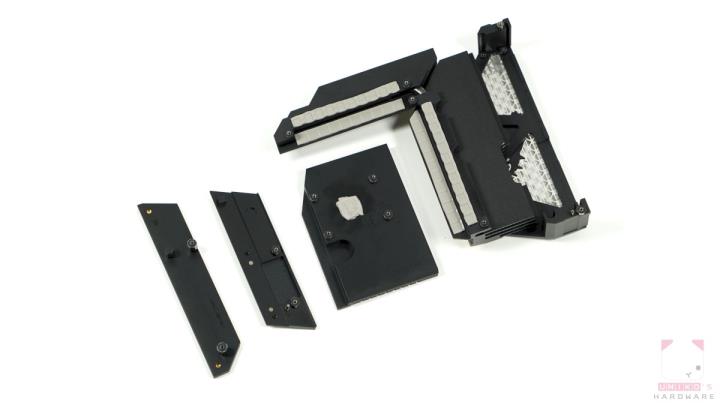

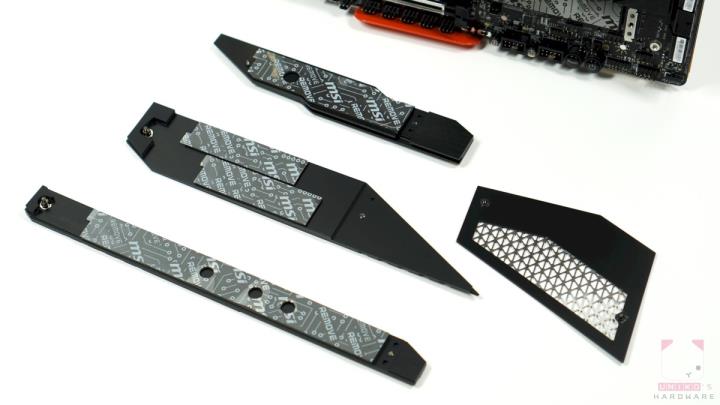

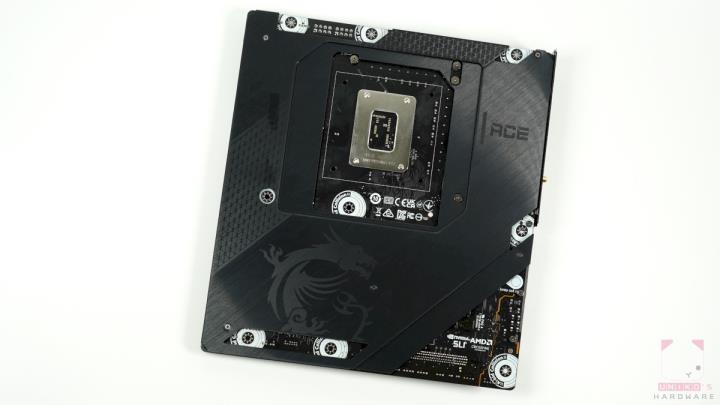

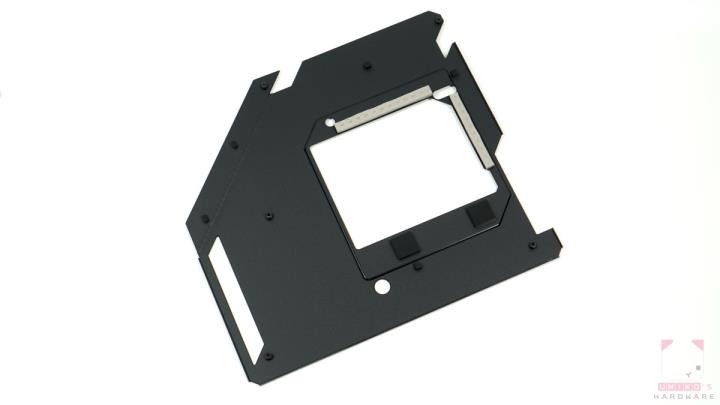

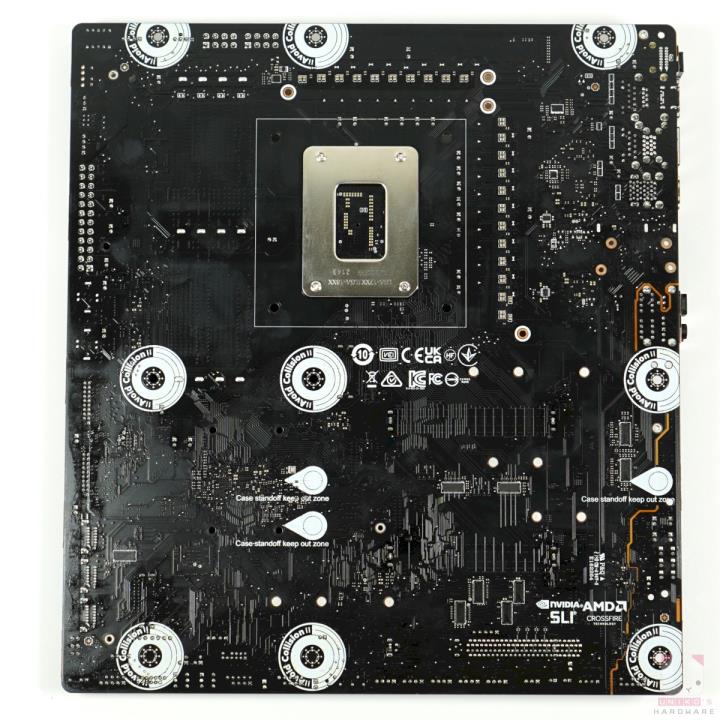

无螺丝的 I/O 挡板，拆装散热器超便利 (没有需求不要拆卸)，除了供电区域散热器和晶片组散热器外，还有音效和记忆体旁的护甲，背面的铝製护甲在供电区域也有导热胶条覆盖。

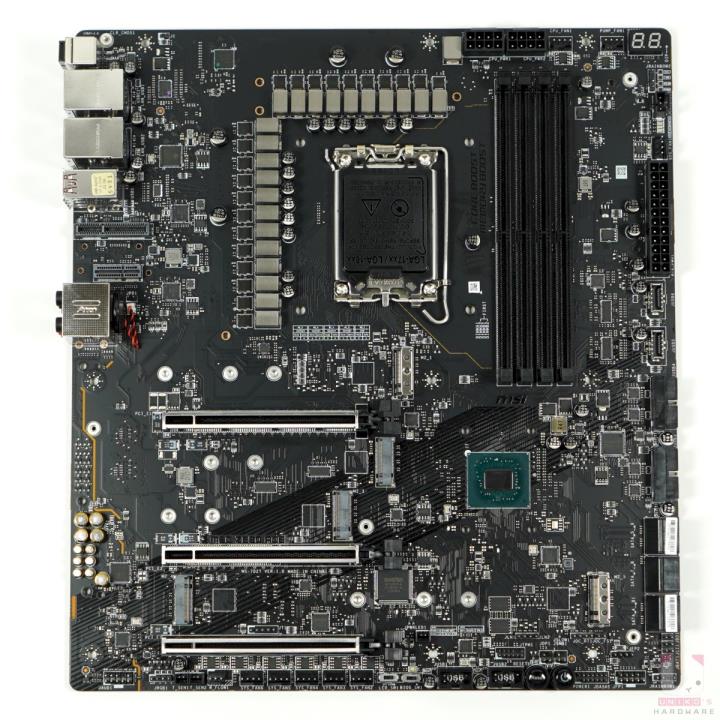

E-ATX 规格主机板，可以容纳更多晶片和用料，PCB 整体是满满的。

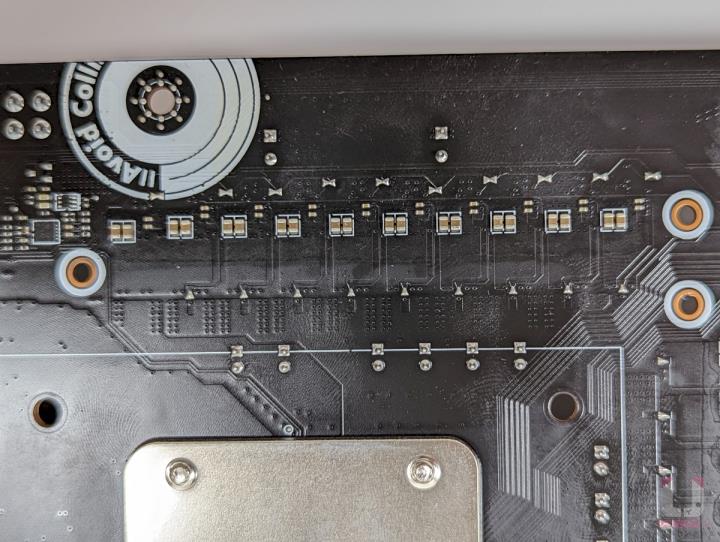

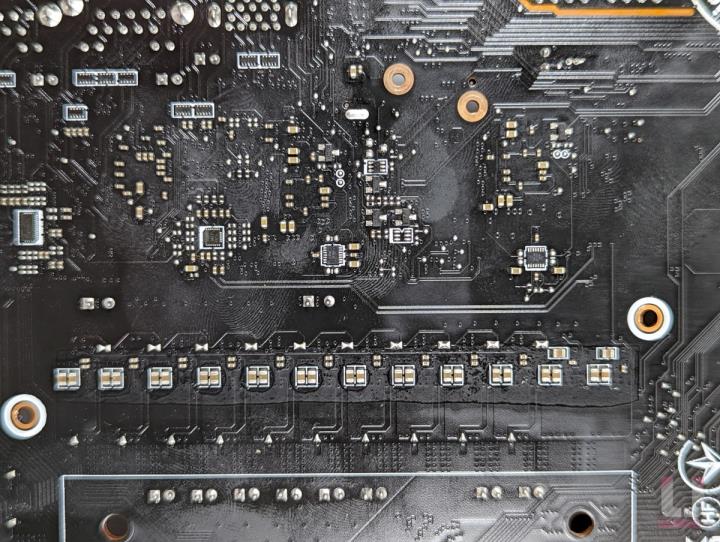

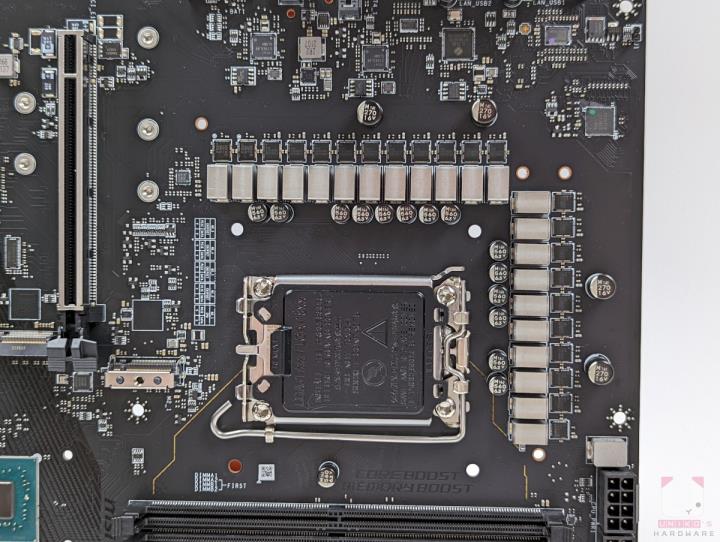

19 + 1 + 2 供电设计

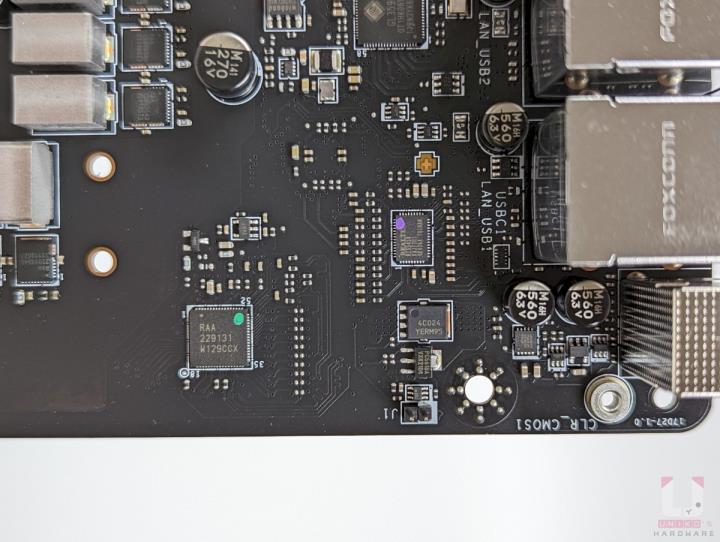

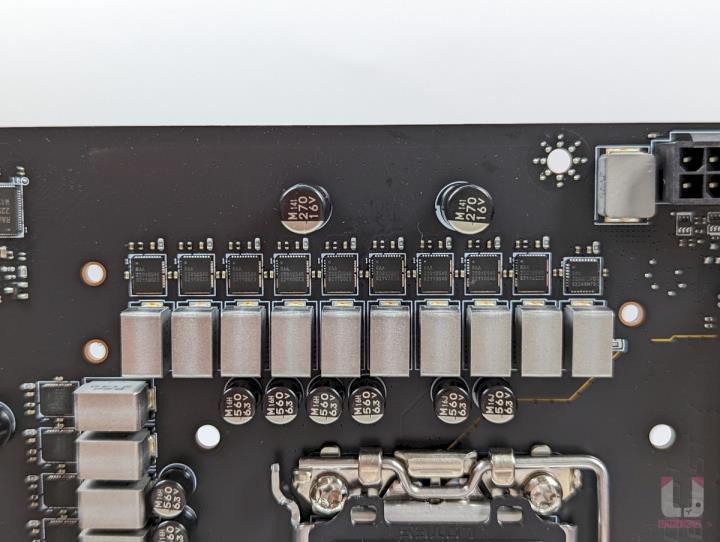

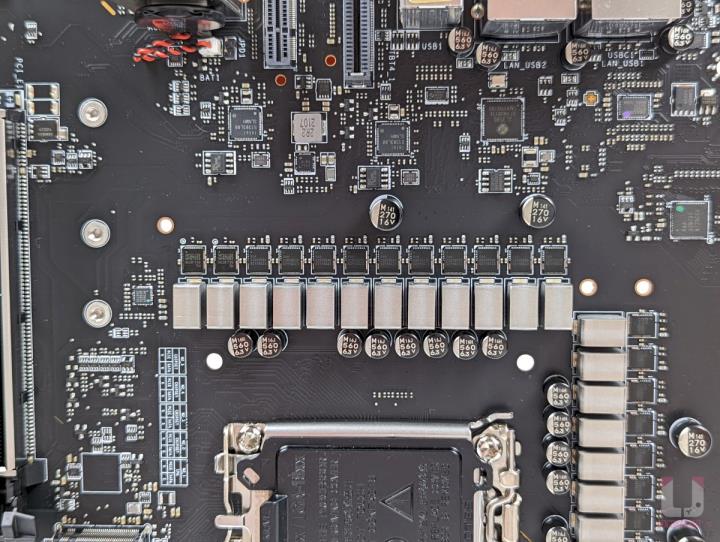

MEG Z690 ACE 主要 CPU 供电为 19 + 1 + 2，採用全直连设计。19 相 VCORE 和 1 相 VCCGT 由同一颗 RENESAS RAA229131 PWM 晶片负责，2 相 VCCAUX 由 MONOLITHIC POWER SYSTEMS MP2940A 负责。
VCORE + VCCGT + VCCAUX 供电细节
- 19 颗 RENESAS RAA220105 105A SPS 负责 19 相 VCORE 供电。
- 1 颗 RENESAS RRAA220075 75A SPS 负责 1 相 VCCGT 供电。
- 2 颗 MONOLITHIC POWER SYSTEMS MP87992 70A SPS 负责 2 相 VCCAUX 供电。
网路相关

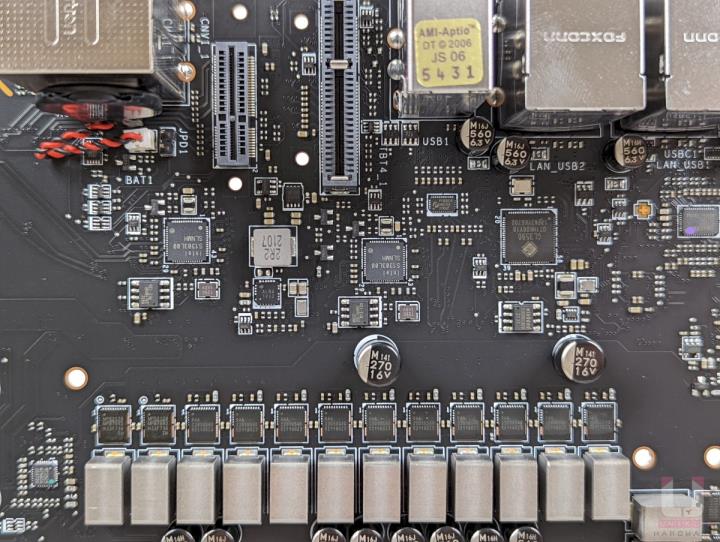

- 有线网路由 2 颗 INTEL I225-V 2.5Gbps (B3) 晶片 “SLNMH” 组成，各有 1颗 MXIC MX25L1606E FLASH 晶片和 1 颗晶振在旁辅助。

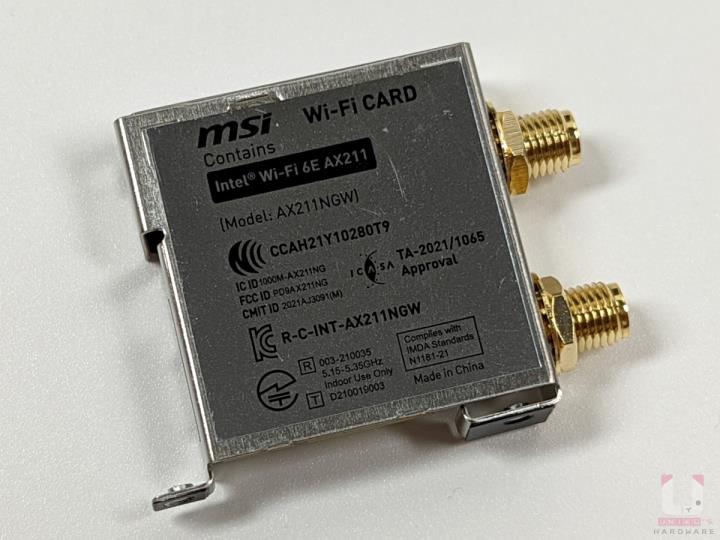

- 无线网路是 INTEL AX211 WIFI6E 2.4Gbps CNVIo2 模组，同时内建蓝芽 5.2。
音效相关

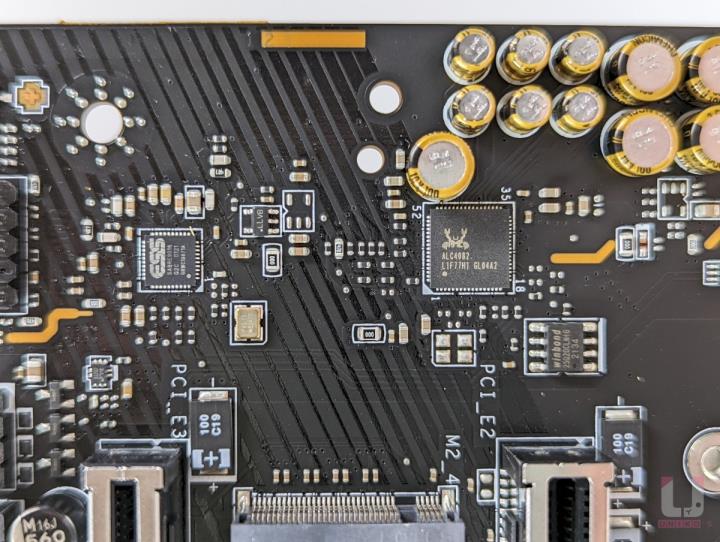

主要的音效晶片是 REALTEK ALC4082 CODEC 音效编码解码晶片，搭配 1 颗 ESS ES9018 DAC 放大器晶片和多颗日系音效电容。
Z690 晶片组

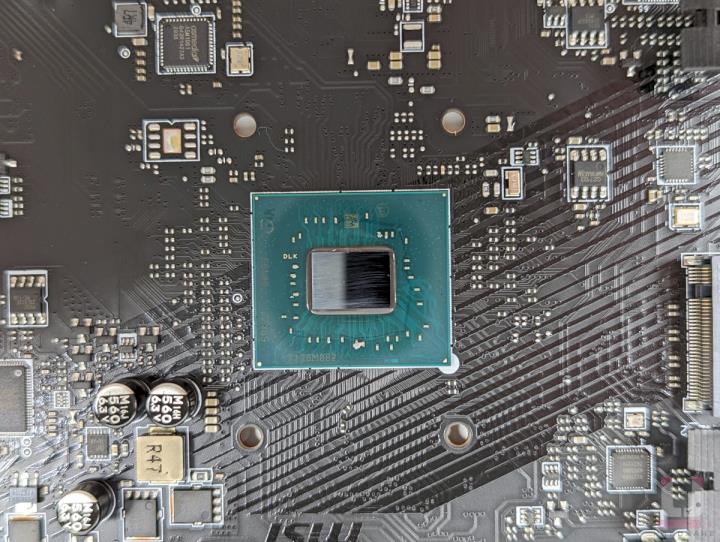

“SRKZZ” 代表 INTEL Z690 晶片组，拥有 28 组 PCIe 通道加上 10 个高速 USB 控制器和 DMI 4.0 X8。
INTEL Z690 晶片组供电由 RICHTEK RT8125E (“8Y=”) 单相降压 PWM 晶片负责直接控制 ON SEMICONDUCTOR 的 NTMFS4C024N (下桥) 和 NTMFS4C029N (上桥)。
Thunderbolt 4 有两组

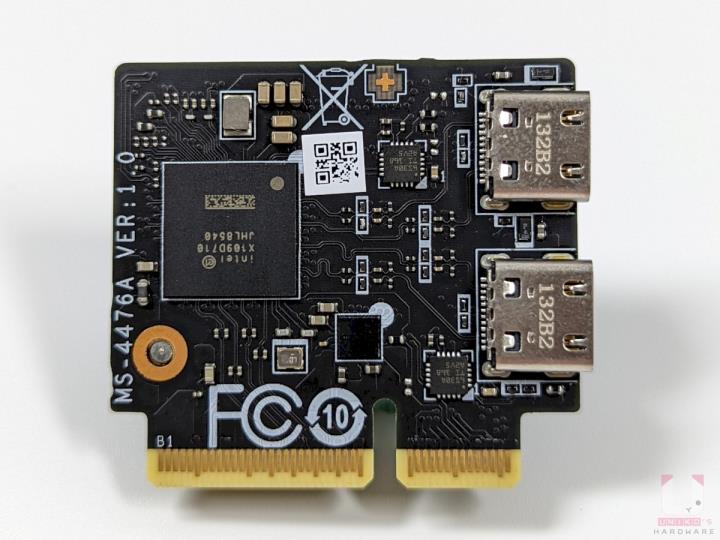

Thunderbolt 4 採用模组化子板设计而非直接将相关晶片和电路銲至主 PCB 上。INTEL JHL8540 THUNDERBOLT 4 控制器晶片，提供 2 组 Thunderbolt 4 连接埠，每一组 Thunderbolt 4 均有 1 个 TEXAS INSTRUMENTS TPD6S300A 短路超压保护晶片，未见有额外的外置 POWER DELIVERY 3.0 晶片。

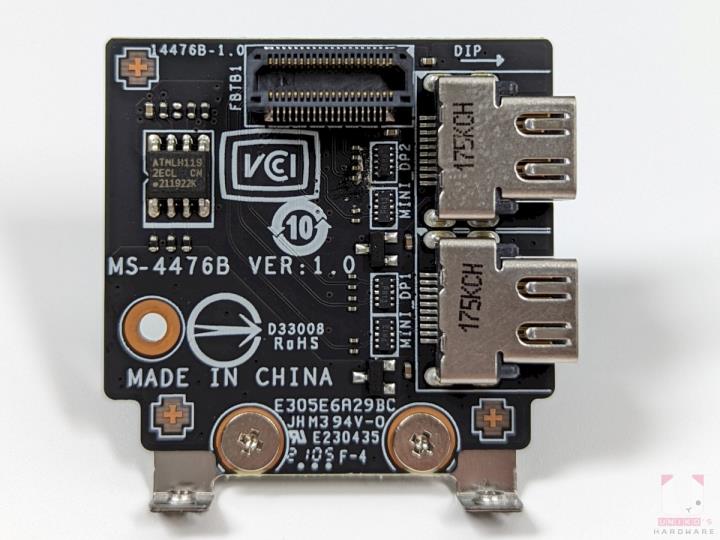

另一张子卡则是 2 组 Mini Display 连接埠，MEG Z690 ACE 有附赠 Mini DP to DP 连接线两组。
PCIe 切换晶片和中继器晶片

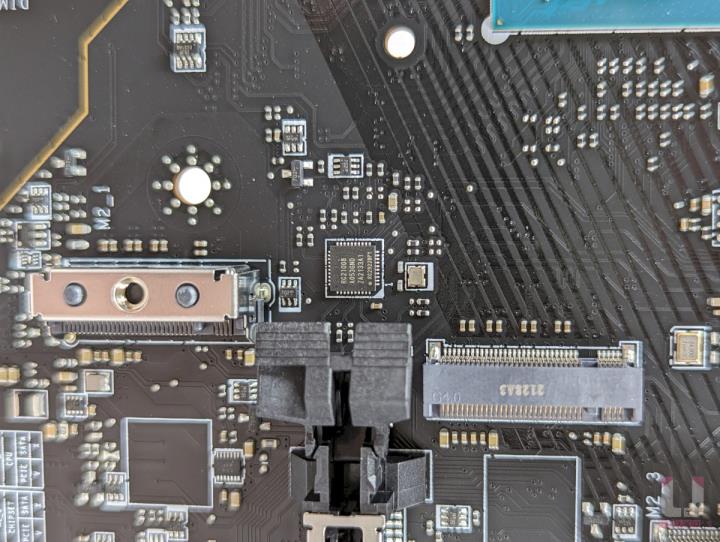

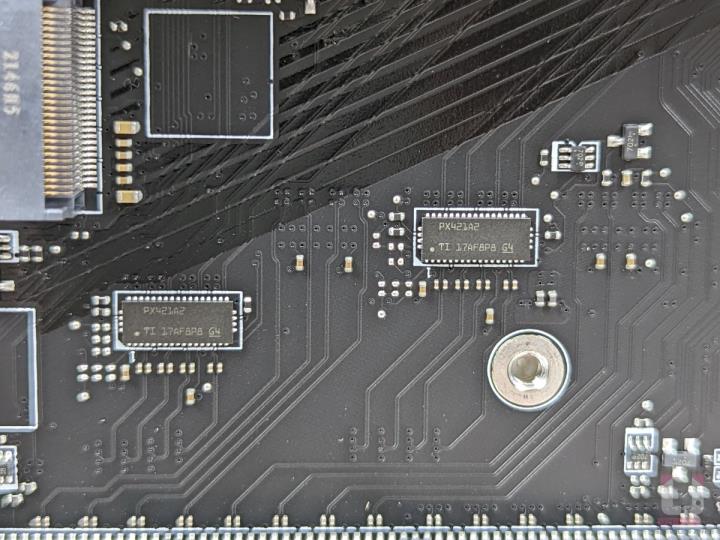

继它牌 M14H 主机板后，再次见到使用 TEXAS INTRUMENTS “PX412A2” 和 “PX421A2” 被作用切换 PCIe 5.0 x8 通道，同时内建中继功能。
MEG Z690 ACE 并没有使用较为常见的 LERAIN JYS13008 PCIe 5.0 通道切换晶片，被使用在 MPG Z690 CARBON、MPG Z690 FORCE、MEG Z690 UNIFY、MEG Z690 UNIFY X。

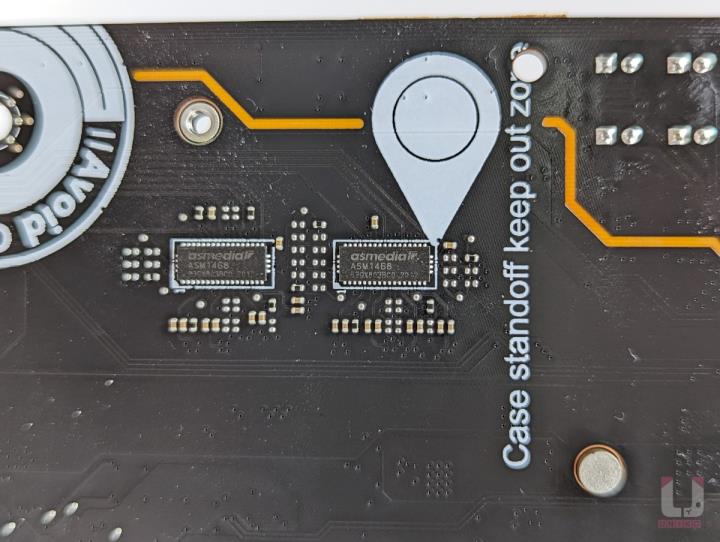

2 颗 ASMEDIA ASM1468 PCIe 3.0 中继器晶片，维持由晶片组至 TB4 控制器 JHL8540 之间的讯号强度。

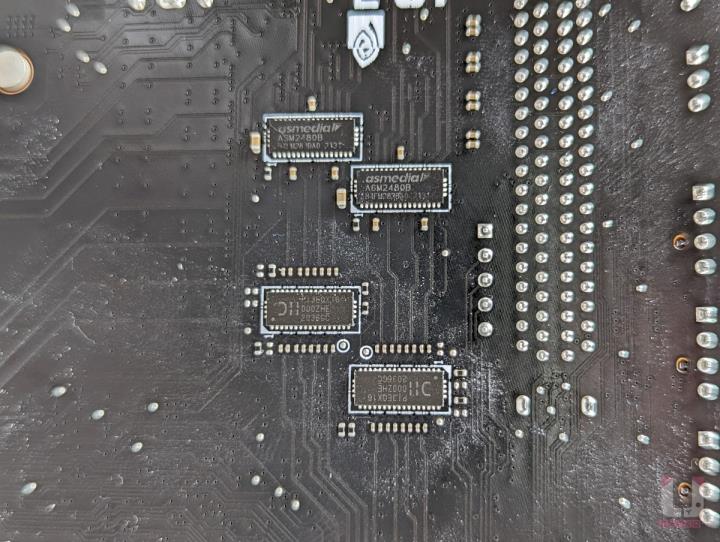

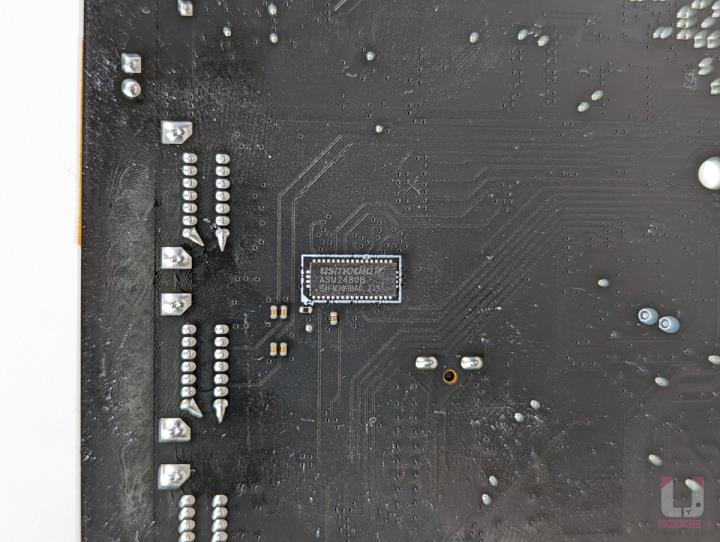

2 颗 ASMEIDA ASM2480B PCIe 4.0 通道切换晶片，搭配 2 颗 PERICOM PI3EQX16000ZHE PCIe 4.0 中继器晶片，将 PCIe 4.0 x4 通道切换至 PCIe E3 插槽上或 M2_4 上。
1 颗 ASMEIDA ASM2480B PCIe 4.0 通道切换晶片，为 PCIe 4.0 x4 的 M2_5 提供 SATA M.2 支援。

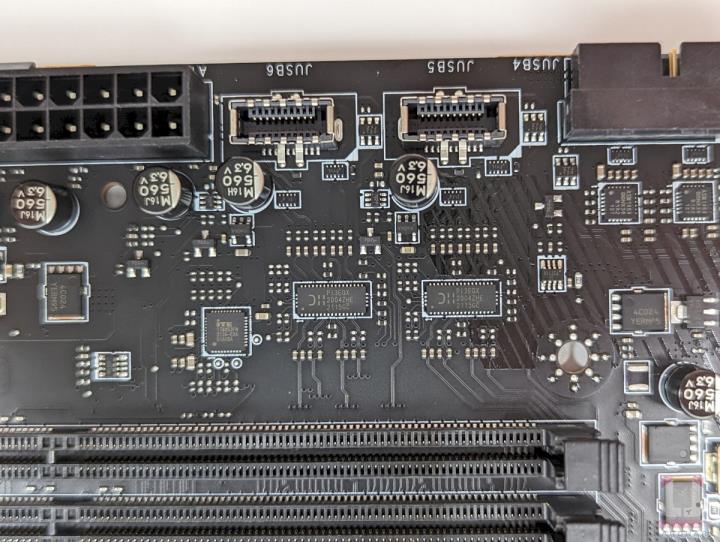

USB 相关晶片
- REALTEK RTS5450 TYPE-C 晶片，负责 CC 逻辑处理和正反盲插侦测， 同时内建 POWER DELIVERY 3.0 功能。
- RTS5450 同时支援该 TYPE-C 埠切换至 Display Port 1.4 模式作影像输出。
- GENESYS GL3590 10Gbps USB HUB 晶片，支援以 1 个上行 10Gbps USB 扩展出最多 4 个下行 10Gbps USB。
- WINDOND W25X20CL FLASH 晶片，用于辅助 GL3590。
- DIODES (PERICOM) PI3EQX1004 10Gbps USB 中继器晶片。
- ITE IT8853FN USB TYPE-C POWER DELIVERY 3.0 晶片。
- 2 颗 DIODES (PERICOM) PI3EQX2004 20Gbps USB TYPE-C 中继器晶片。

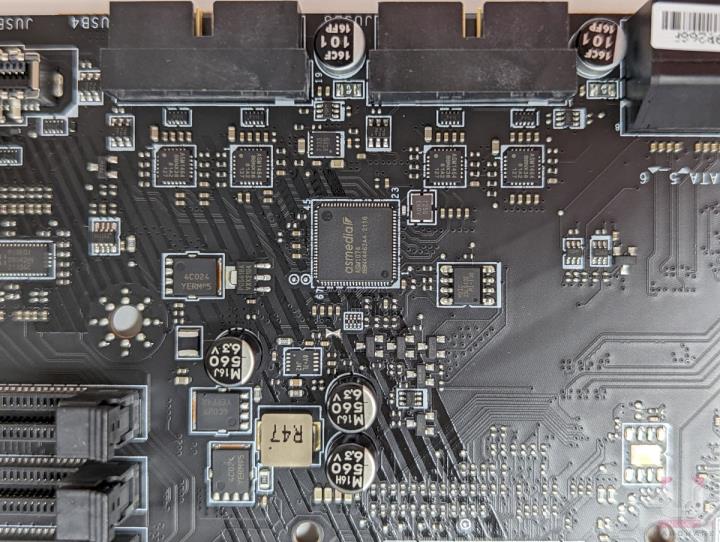

- ASMEDIA ASM1074 5Gbps USB HUB 晶片，支援以上 1 个上行 5Gbps USB 扩展出最多 4 个下行 5Gbps USB。
- 1 颗 MXIC MX25L512E FLASH 晶片和 1 颗晶振辅助 ASM1074。
- ASM1074 所扩展出的 4 个下行 5Gbps USB 各自均有 1 颗 ASMEDIA，ASM1464 5Gbps USB 中继器晶片确保讯号完整。
GENESYS GL850G USB2.0 HUB 晶片，能以 1 个上行 USB 2.0 扩展出最多 4 个下行 USB 2.0。
其他主要晶片

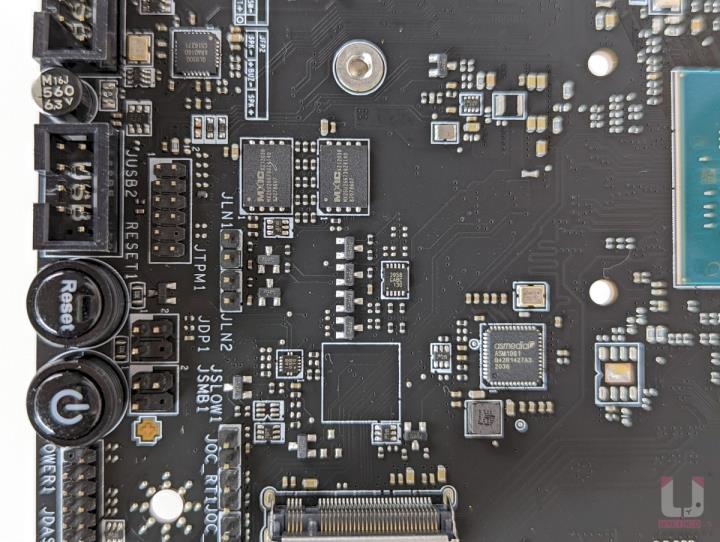

- 2 颗 MXIC MX25U25673G 256M-BIT FLASH 晶片用作 BIOS 存取。
- ASMEDIA ASM1061 SATA 晶片，支援 1 条 PCIe 2.0 通道扩展出最多 2 个 SATA3 6G 埠。
- NUVOTON NCT6687D-M SUPER I/O 晶片，负责监控各路电压和温度和风扇转速等等的实时数据。
- MXIC MX25V2033F FLASH 晶片辅助 NCT6687D-M。
- 1 颗 NUVOTON NCT7802Y 硬体监测控制晶片。
- NUVOTON NUC126NE4AE 微控制器晶片，用在 RGB 灯效管理。

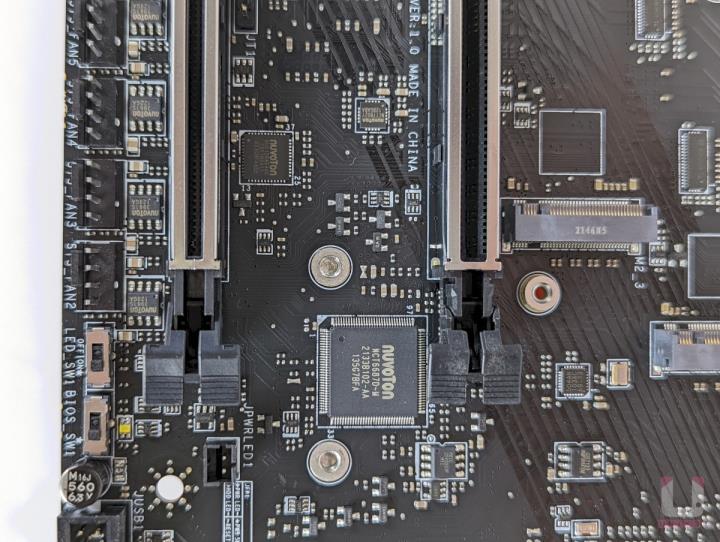

- 每一组 4-Pin PWM 风扇插座附近均有 1 颗 NUVOTON NCT3961S 风扇驱动器晶片。
PCIe 5.0 外置时脉产生器。
结论
这次的 MEG Z690 ACE 比起上一代 MEG Z590 ACE 扩大了主机板面积，从 ATX 变成 E-ATX，更多用料细节可以看得到，更加入了 PCIe 5.0 完整的支援 x16 / x0 / x4 或 x8 /x8 /x4，这都是归功于更完整的 PCIe 切换晶片和中继器晶片，全新设计的 Thunderbolt 4 子卡系统，创造了更多连接的可能性。回到台湾市场售价，MEG Z690 ACE 要价 NT$ 18,900，用料的确对得起价格，是目前主机板攻顶的一个好选择，后续更顶阶的 MEG Z690 GODLIKE 还会堆出什么好料呢？十分令人期待~
