MSI GeForce RTX 3050 GAMING X 8G 正式解禁，这次 MSI GAMING X 系列採用 TWIN FROZR 8 散热系统，搭配 TORX FAN 4.0 技术风扇设计，达到更好的散热效果。新款入门光追和 DLSS 显示卡 – GeForce RTX 3050 搭载 8 GB GDDR6 记忆体，取代旧有入门等级 GeForce GTX 1650 和 GeForce GTX 1660 系列，1080P 下各类游戏 FPS 表现也相当亮眼，让我们看下去。
目录
Ampere 架构介绍 - GEFORCE RTX 3050
GeForce RTX 3050 採用 NVIDIA 第二代 RTX 架构 Ampere 安培，配备第二代 2 倍输送量的 RT 核心、最高 2 倍输送量的第三代 Tensor 核心、全新 2 倍 FP32 输送量 SM 串流多处理器及 GDDR6 记忆体。

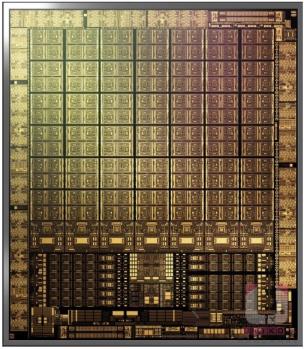

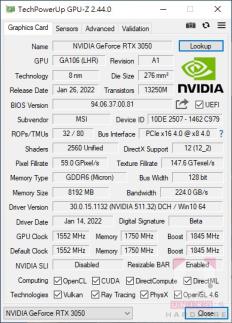

「GeForce RTX 3050」採用「GA106-150-A1」绘图核心，採用 8nm NVIDIA Custom 製程三星代工，拥有 132.5 亿个电晶体、Die Size 约为 276 mm²，晶片内建 2 个 GPC 单元、10 个 TPC 纹理处理群集及 30 个 SM 串流多处理器，其他像是 20 组 CU、80 TUMs、40 ROPs，2560 个 CUDA 核心、20 个 RT 核心及 80 个 Tensor 核心，PCIe 4.0 介面，记忆体使用 8 GB GDDR6，TGP 功耗 130 W，MSRP 美金售价 249。
更多关于 NVIDIA Ampere 安培技术，可以前往我们先前的架构文章 “NVIDIA GeForce RTX 3080 FE 评测开箱“
| GEFORCE RTX 3050 | |
|---|---|
| GPU Code | GA106-150-A1 |
| CU/SM/EU | 20 |
| CUDA Core | 2560 |
| Base Clock (MHz) | 1552 |
| Boost Clock (MHz) | 1777 |
| TUMs | 80 |
| ROPs | 40 |
| RT Cores | 20 |

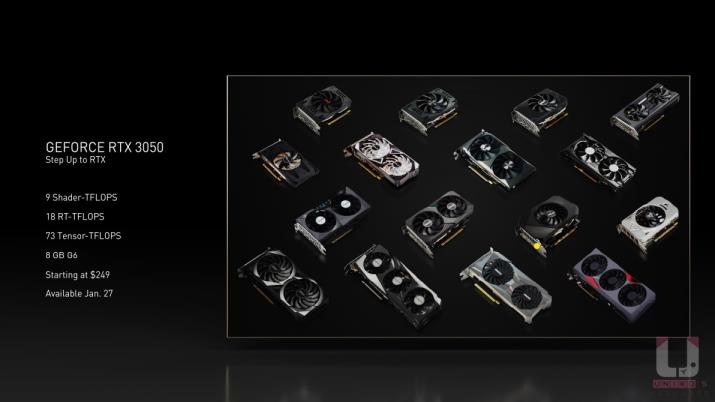

非公板多样化设计，单风扇到 3 风扇都有，单显示卡功耗 100 ~ 165 W (要看品牌 VBIOS 设定)， GeForce RTX 3050 拥有 2560 个 CUDA 核心大大超越了 GeForce GTX 1650 两倍之多，效能具有 9 shader TFLOPS、18 RT-TFLOPS 和 73 Tensor-TFLOPS，运用在光追和 AI 运算上都相当强。
原生支援 HDMI 2.1 介面，支援 4K@120Hz (4K120)，更大频宽吞吐量。支援 AV1 影片解码 (AOMedia Video 1)，同时也相容 H.264、HEVC 和 VP9 解码。

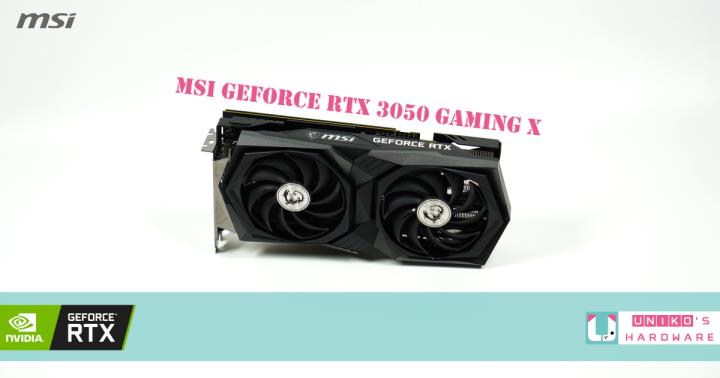

MSI GeForce RTX 3050 GAMING X 8G 外观介绍
延续 MSI GAMING X 系列包装设计风格，背面列出产品特色，例如 TWIN FROZR 8 散热系统、TORX FAN 4.0 风扇技术。

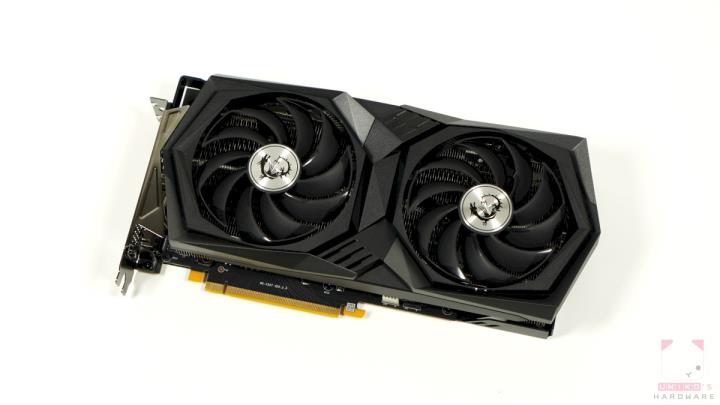

採用 TWIN FROZR 8 散热系统，其中 2 组 10 公分的风扇运用 TORX FAN 4.0 技术，将叶片两两连结，波浪 2.0 散热鳍片边缘可阻挠不必要的气流谐波，达到降噪效果，加上扇框组合设计，让风流与风压更加聚集，把气流更集中吹到散热器系统，显示卡尺寸 278 x 130 x 49 mm。

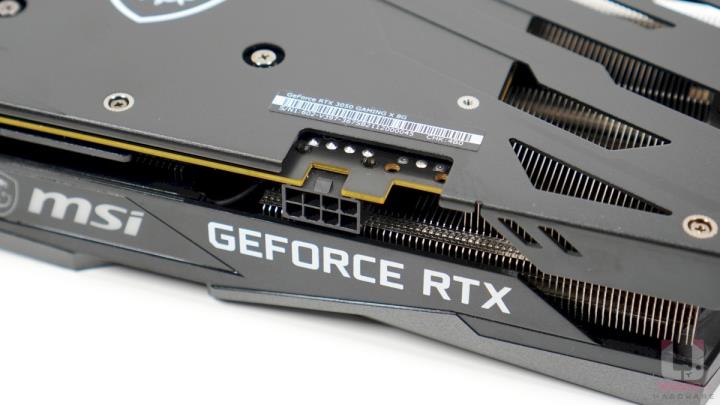

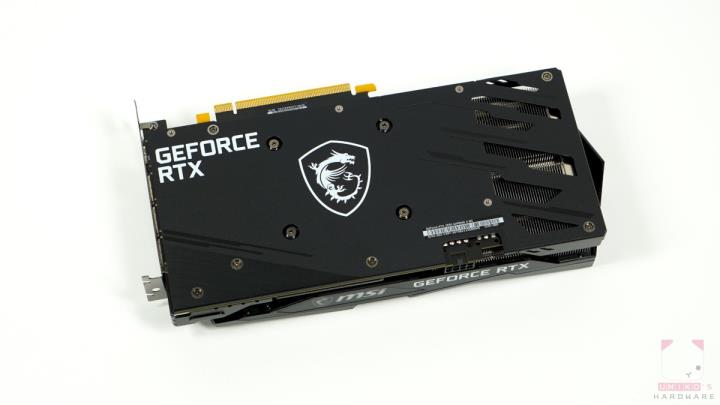

这张显示卡 VBIOS TBP 最高 140 W，所以单 8-Pin 电源连接器就很够用了，官方建议使用 550 W 电源供应器即可，侧边也有会发 ARGB 光效的龙盾与 MSI LOGO。

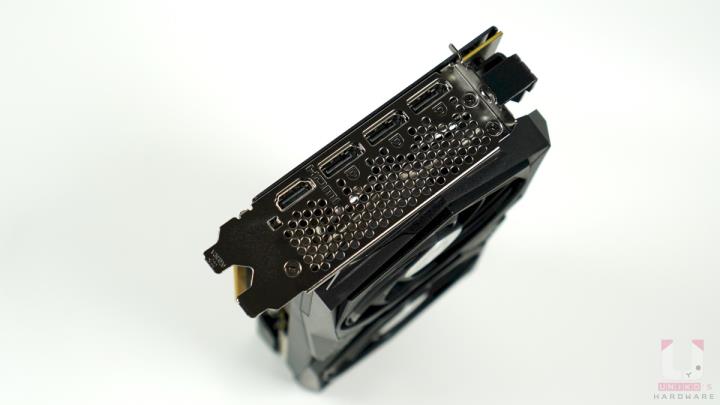

视讯输出有 1 组 HDMI 2.1 和 3 组 Display Port 1.4a，最高解析度支援 7680 × 4320，同时输出 4 组萤幕。

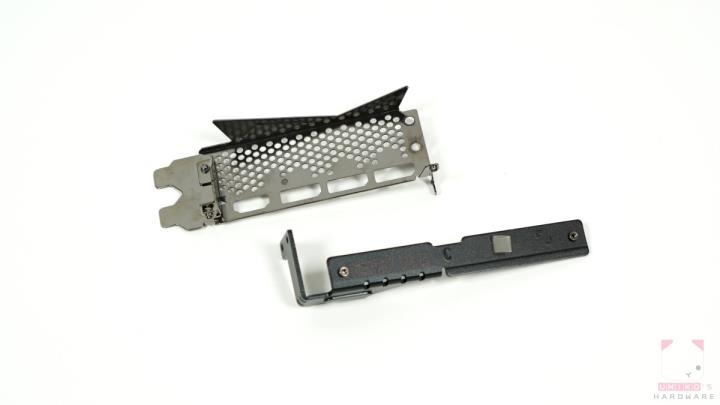

视讯输出连接埠旁边有金属抗弯带，在重点区域採用坚固金属抗弯带，让显示卡更坚固。

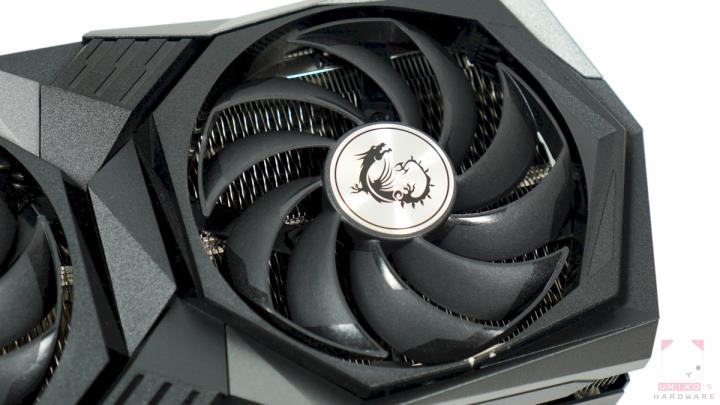

2 组 10 公分的风扇运用 TORX FAN 4.0 技术，将叶片两两连结，增加风压风量。
MSI GeForce RTX 3050 GAMING X 8G 内部构造
散热器设计

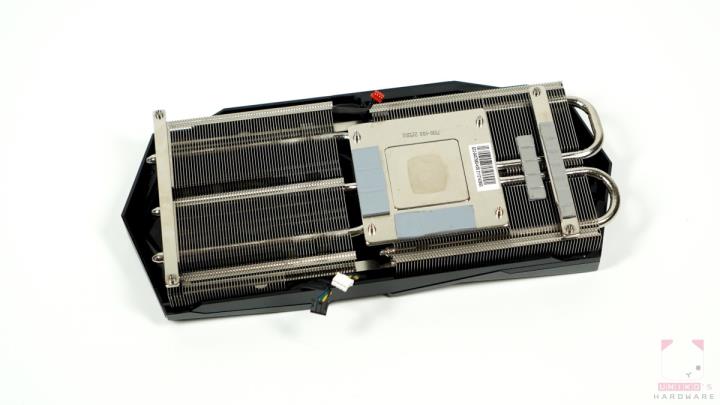

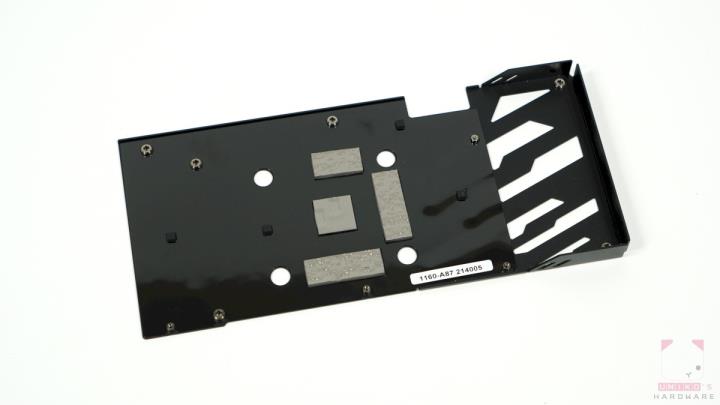

使用 4 根方形导热管配均热板接触 GPU 核心，显示记忆体和供电则透过导热垫，将热量传递至散热器，金属强化背板也有对应 GPU 和记忆体位置的导热垫。
电路板和供电设计

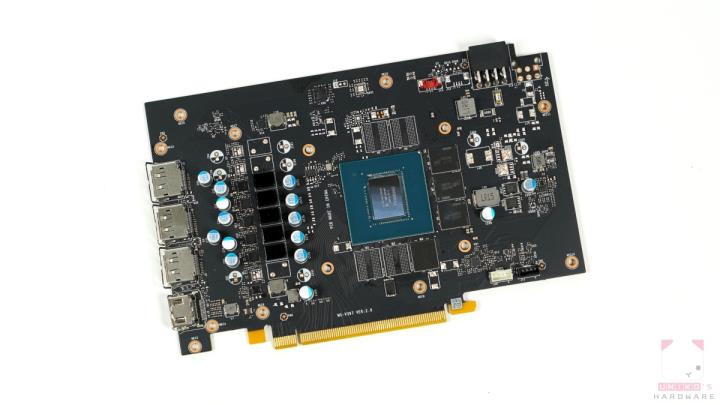

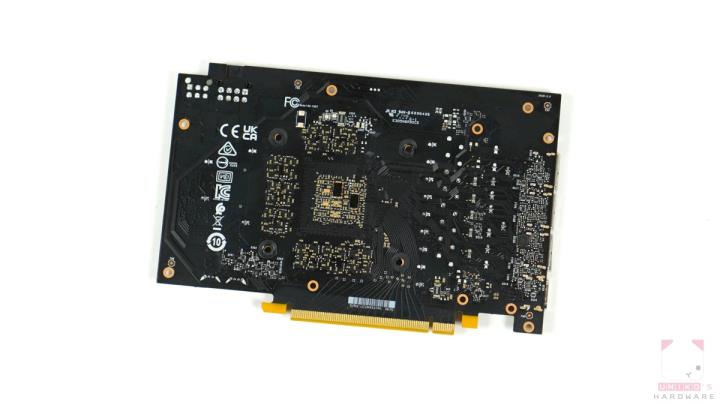

MSI GeForce RTX 3050 GAMING X 8G PCB 一如以往地大，MS-V397 代表是 MSI RTX 3060 VENTUS 2X 的 PCB 版号，5 + 1 的供电设计，加上保险丝设计，用料令人安心。
Vcore 供电设计

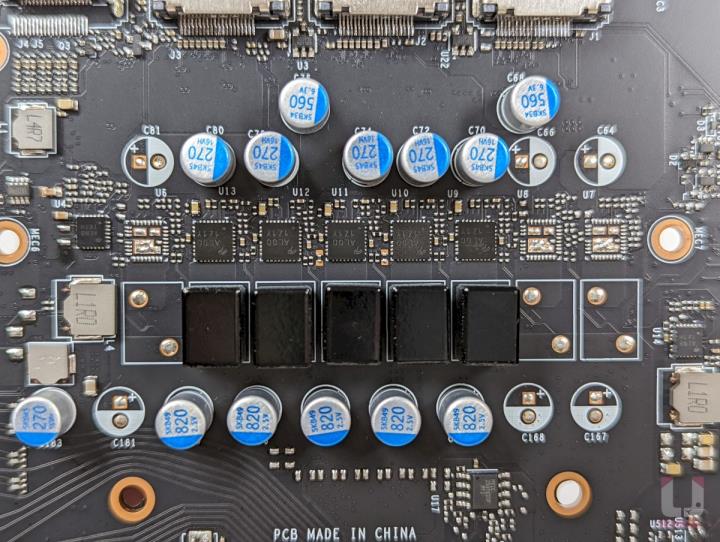

5 相核心 Vcore 供电，搭配 1 颗黑色电感和 1 颗 ALPHA & OMEGA SEMICONDUCTOR AOZ5332QI (“AL00”) 50A DrMOS MOSFET，输入电容採用 5K 270uF 16V 固态电容，输出电容採用 5K 820uF 2.5V 固态电容。

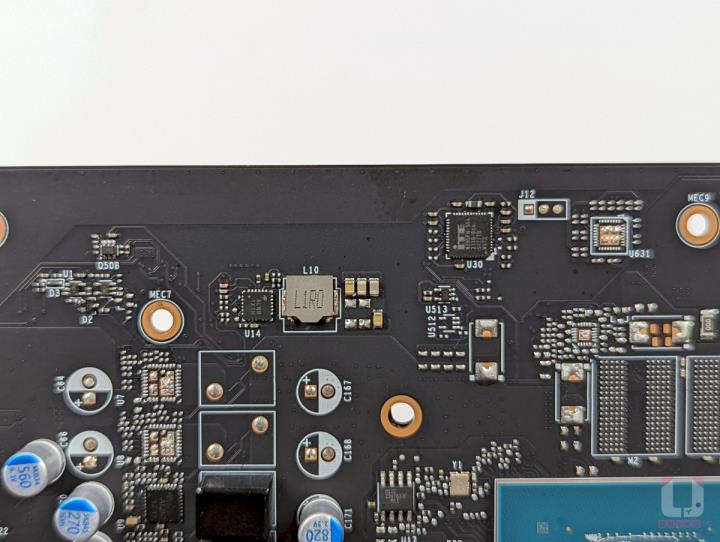

另外在 Vcore 的上方和下方各有 1 颗 ALPHA & OMEGA SEMICONDUCTOR 降压晶片 AOZ2261NQI-11 (“ALNB”)，内置 8A 输出，分别负责不同的细小电路。

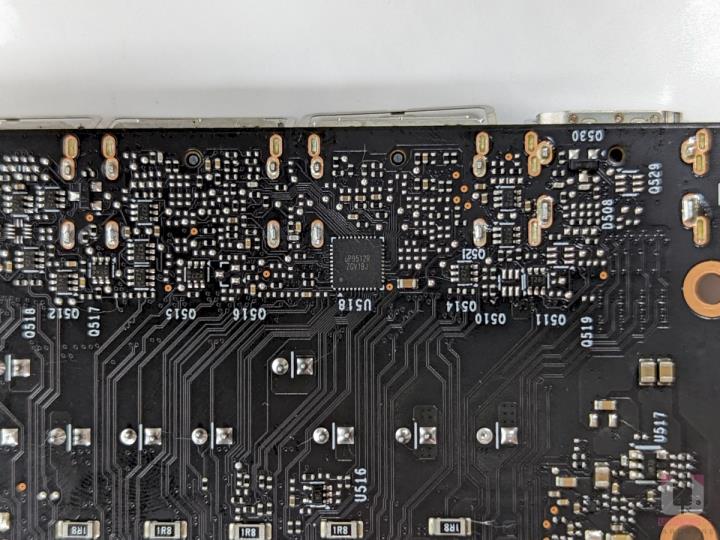

Vcore 的 PWM 控制器被配置在 PCB 背面，由 UPI SEMICONDUCTOR UP9512R 8 相 PWM 控制器，以 5 相模式控制 5 颗 MOSFET。
VRAM 供电设计
1 相 VRAM 供电由 NIKOS PK698SA 和 PK616BA 负责上桥和下桥。

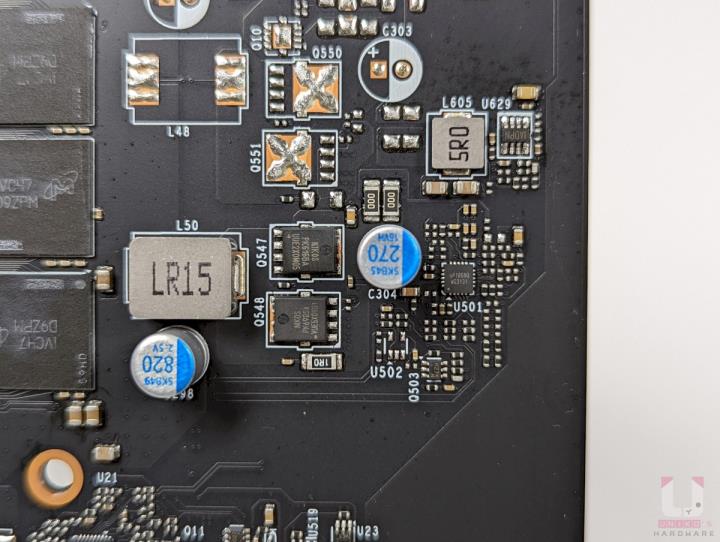

UPI SEMICONDUCTOR UP1666Q 双相 PWM 控制器，以 1 相模式内置驱动器直接驱动分离式 SINGLE N CHANNEL 的 PK698SA 和 PK616BA，输入电容採用 5K 270uF 16V 固态电容，输出电容採用 5K 820uF 2.5V 固态电容，搭配 1 颗 LR15 电感。
8 GB GDDR6 记忆体

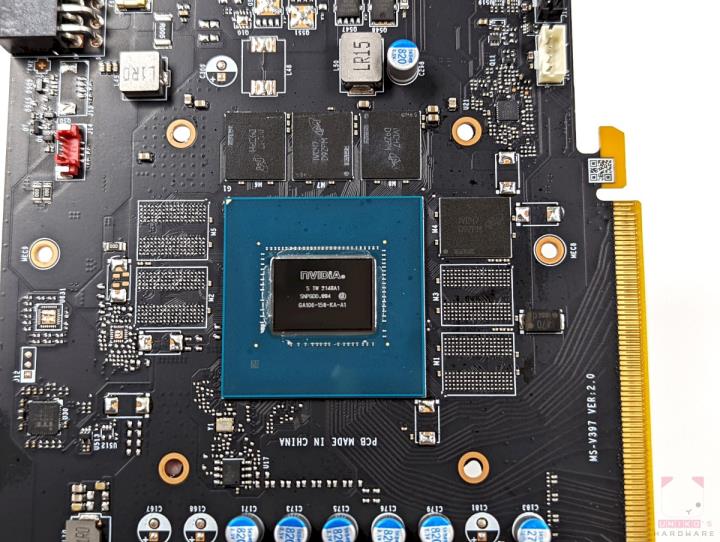

GeForce RTX 3050 核心是 GA106-150-KA-A1，三星 8 奈米製程工艺，晶片面积为 276 mm²，Ampere 架构产品。
记忆体颗粒上有看到 D9ZPM 就是 MICRON MT61K512M32KPA-14:C，规格为 GDDR6，电压 1.35 V，容量 2 GB，速度 14 Gbps，显示卡有 4 颗 GDDR6 记忆体颗粒，所以一共是 8 GB 容量。

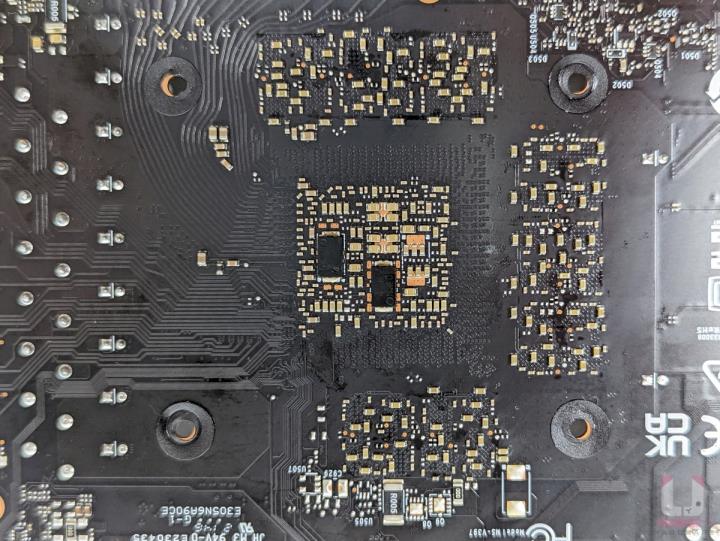

核心背面四组电容銲盘分别由 2 颗 SP CAP 和 2 组 MLCC 组成。
其他相关晶片用料
- ITE IT8295FN 微处理器，负责 RGB 灯效管理。
- ON SEMICONDUCTOR NCP45491 四通道电压电流管理晶片，透过 PCB 上的 R005 电流检测电阻 (正面 1 颗 + 背面 2 颗) 控制所需电流。

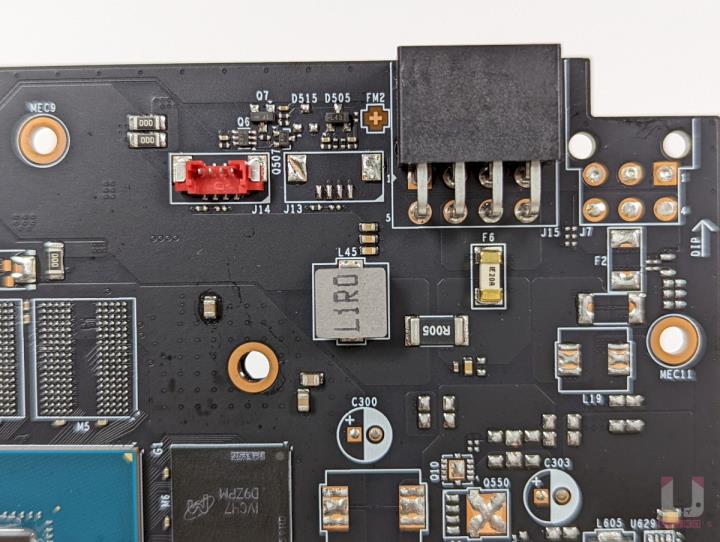

- 採用单 8-Pin 供电输入，并以 1 颗 L1R0 电感辅助，旁边有一组空置的 6-Pin 銲盘。
- 下方有 1 颗 R005 电流检测电阻和 1 颗保险丝。

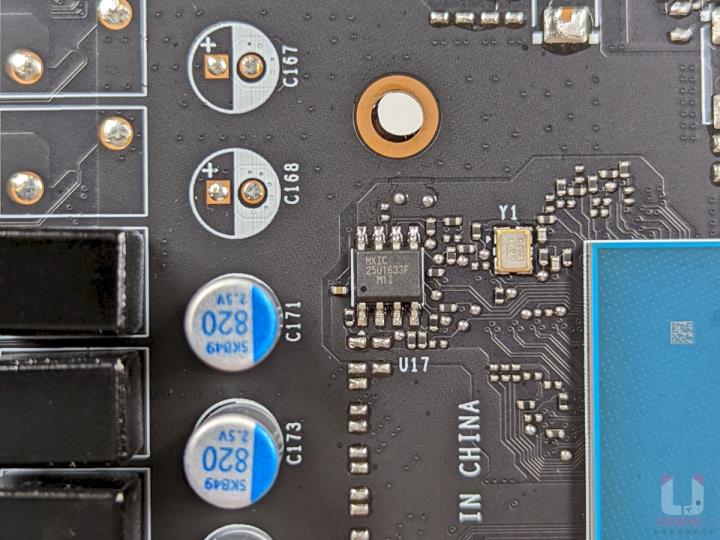

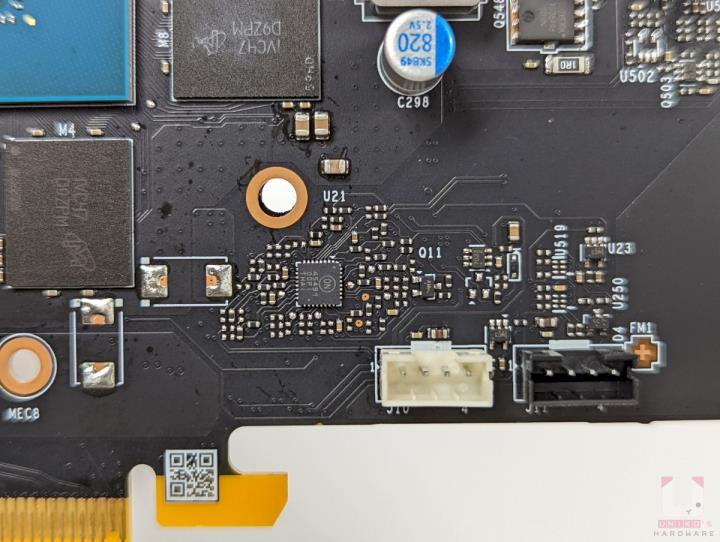

- 单 BIOS 设计，晶片为 MXIC MX25U1633F 1.8V / 16M-BIT。
MSI GeForce RTX 3050 GAMING X 8G 实测效能数据
测试平台的设定，室温控制在 24 度，没有任何直吹对着测试平台，使用 BC1 裸测平台，Windows 10 21H2 版本，BIOS 设定套用 XMP 3600。Windows 10 电源设定最高效能、关闭防毒、关闭休眠与睡眠。开启 PBO、开启 Resizable BAR。
驱动版本：
- 511.32_gameready_win11_win10-dch_64bit_international
| 种类 | 型号 |
|---|---|
| 处理器： | AMD Ryzen 5 5600X |
| 主机板： | MPG X570S CARBON MAX WIFI / 7D52v11 |
| 记忆体： | G.SKILL Trident Z Neo DDR4 3600 8GB *2 CL14 |
| 显示卡： | MSI GeForce RTX 3050 GAMING X 8G |
| 储存： | KLEVV CRAS C920 Gen4x4 2TB |
| 机壳： | STREACOM BC1 |
| 电源供应器： | MSI MPG A850GF 850W |
| 散热器： | MSI MEG CORELIQUID S280 |
| 显示器： | VG289Q |
功耗和温度测试

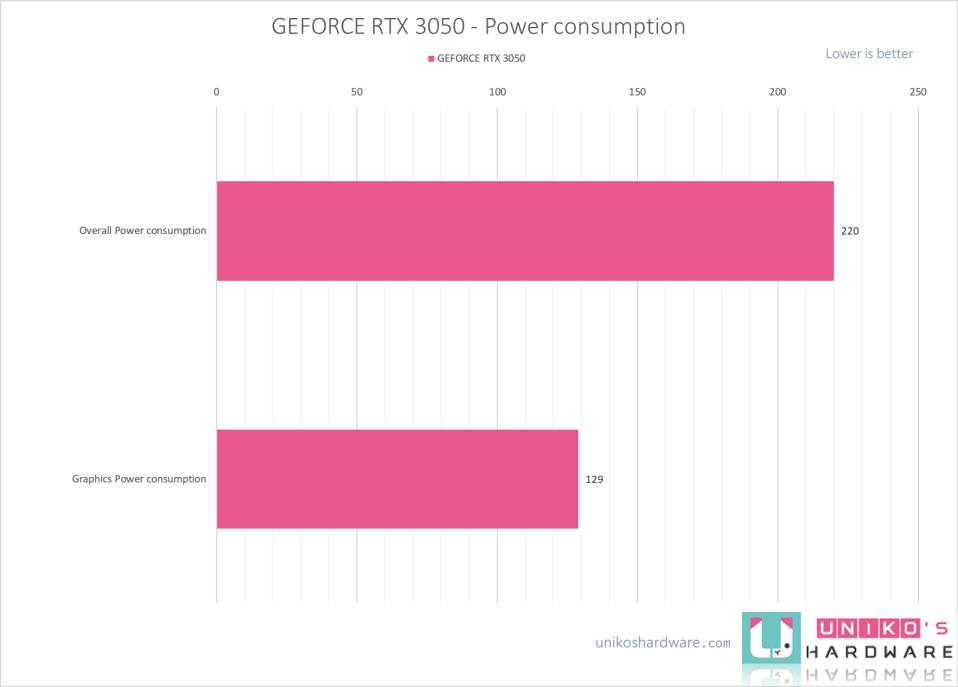

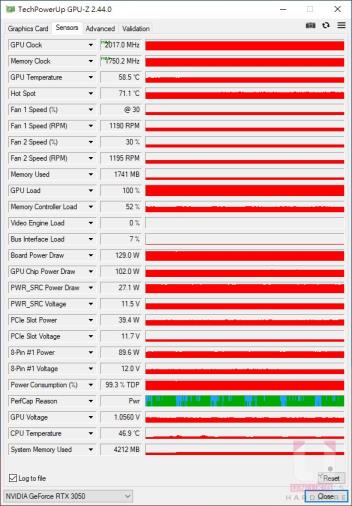

功耗测试使用 3DMARK Time Spy 进行烧机测试，显示卡功耗约 129 W，整机约 220 W、执行游戏的整机功耗约在 220 ~ 240 W 之间，GPU 频率可达 2017 MHz、记忆体 1750 MHz，GPU 温度是 58.5 度、Hot Spot 71.1 度、风扇转速 1190 RPM。

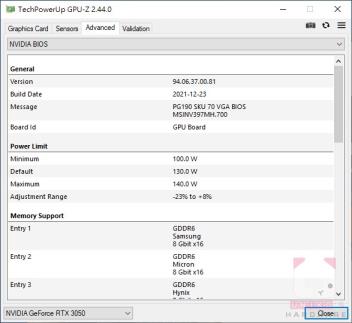

VBIOS 可以看到 Power Limit 最小是 100 W，预设 130 W，最大功耗是 140 W。
影像解码支援

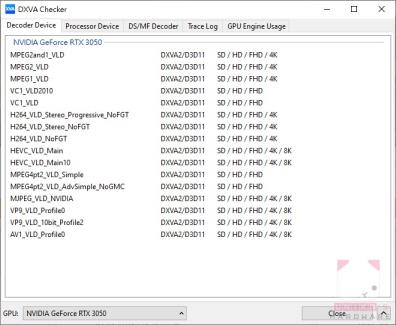

大家最关心的影像编解码问题，透过 DXVA Checker 可以看到，支援完整的影像解码。
3DMARK 相关测试
3DMARK 测试，Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra，分数越高越好。DirectX 12 的测试项目 Time Spy 支援 1440P 解析度、Time Spy Extreme 支援 2160P 解析度，DirectX 11 的测试项目 Fire strike、Fire strike Extreme、Fire strike Ultra，分别对应解析度是 1080P、1440P、2160P。

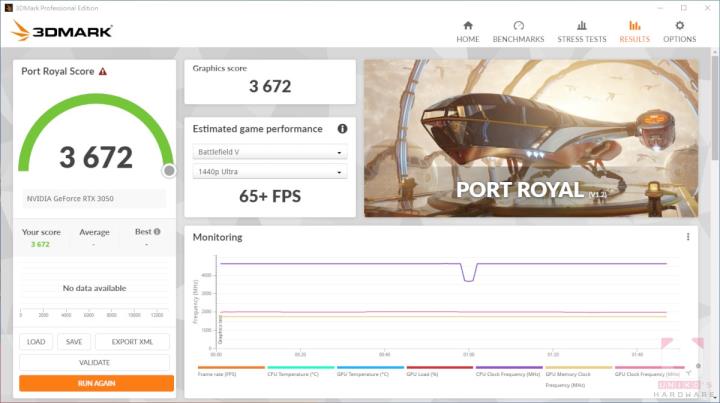

Port Royal 是世界上第一个针对游戏玩家的即时光线追踪基本测试，可以使用 Port Royal 来测试和比较支援微软 DirectX 光线追踪显示卡的光追性能，分数越高越好。

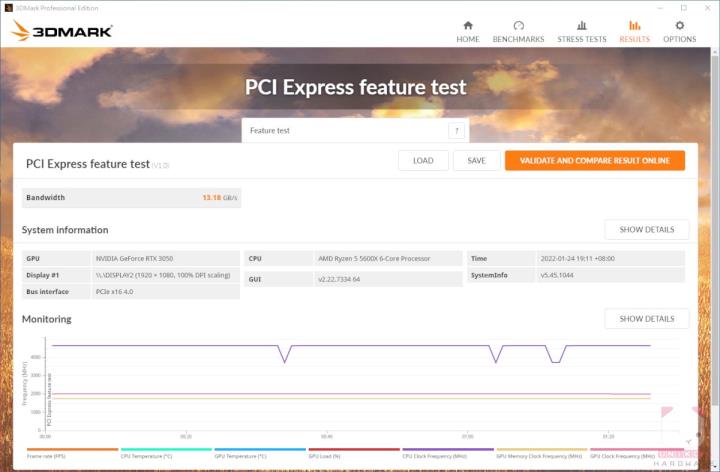

PCI Express Feature test，主要测试 PCIe 的吞吐量计算，可以看出 PCIe 的实际频宽。
游戏 AVG FPS & Low 1% 测试数据

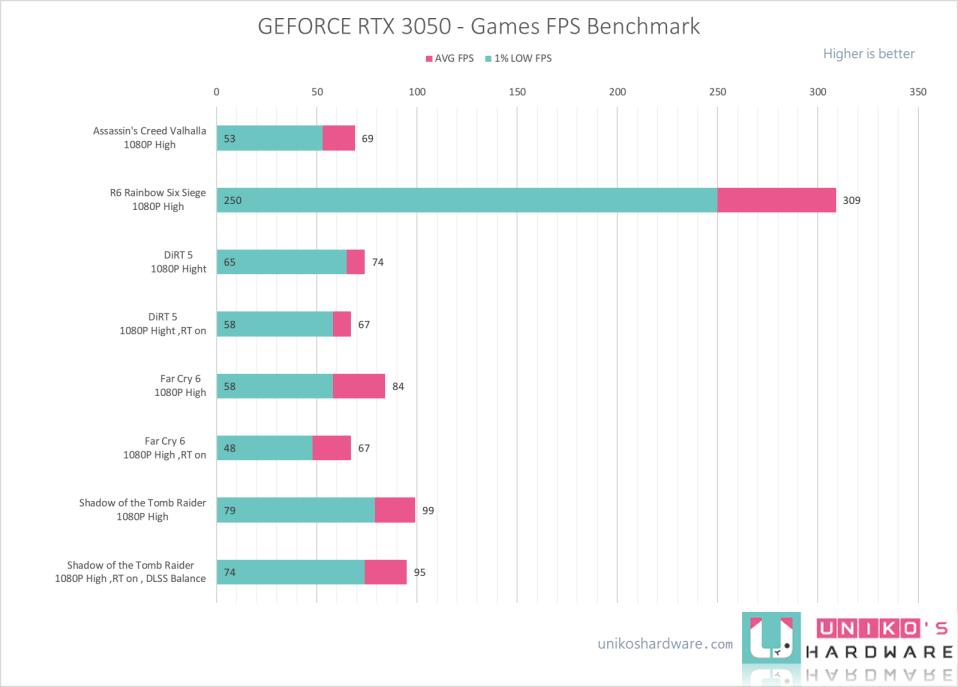

游戏测试使用 1080P 解析度，游戏特效皆设定高，关闭 V-Sync 选项，主要运行 DX 12 优先。游戏都是经过 5 ~ 10 次测试后撷取 FPS 数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均 AVG FPS 和 1% LOW FPS (min)，1% LOW FPS 可以看出游戏真实效能。

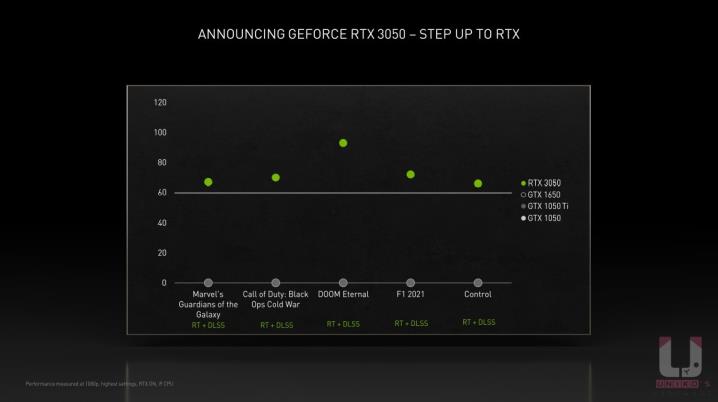

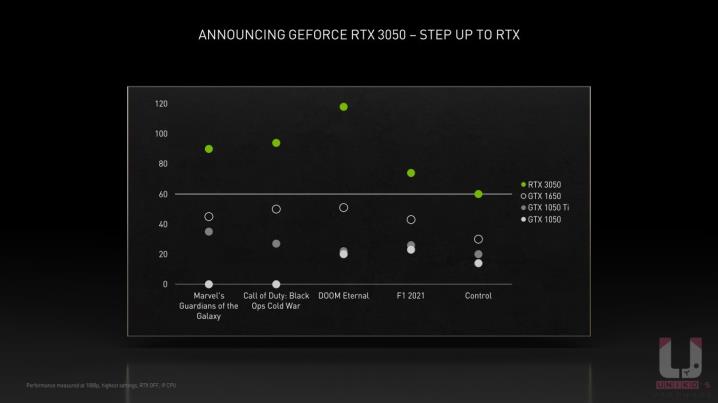

在 1080P 解析度下，AAA 大作下平均 FPS 都突破 60+，开启光线追蹤和 DLSS 也可以突破 FPS 60+，电竞类射击游戏更可以高达 FPS 300+。
FINAL FANTASY XIV Endwalker MMORPG 数据测试
FINAL FANTASY XIV Endwalker 是目前全球最热门的 MMOPRG 大型游戏，Endwalker 则是 6.0 大改版的新资料片，有更丰富的 DX11 图形效果，更多的物件特效，测试设定使用 3 种特效等级、1080P 解析度、全萤幕模式进行。

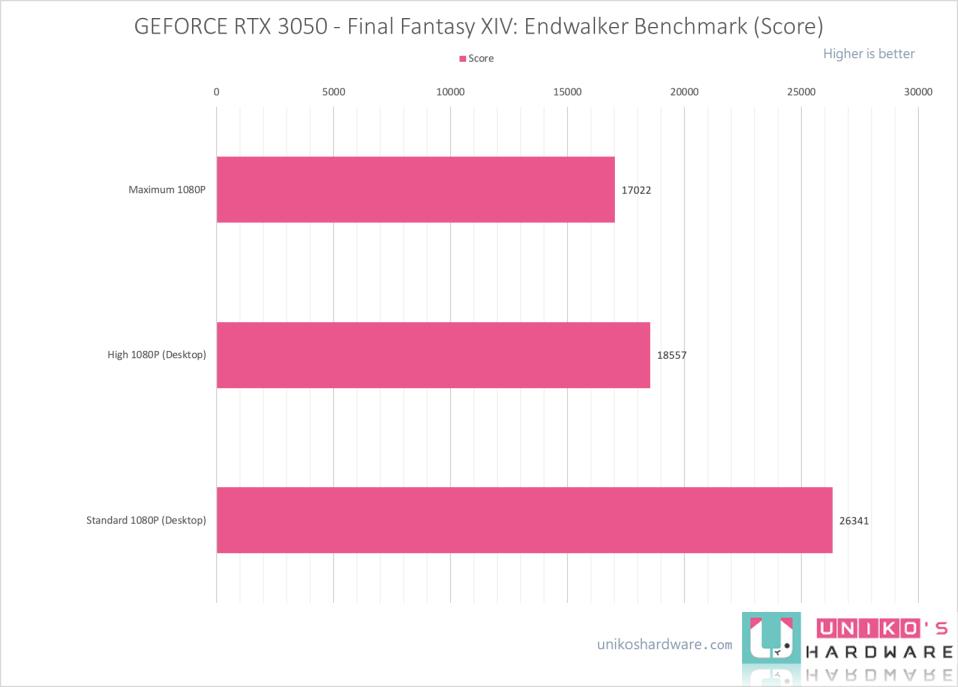

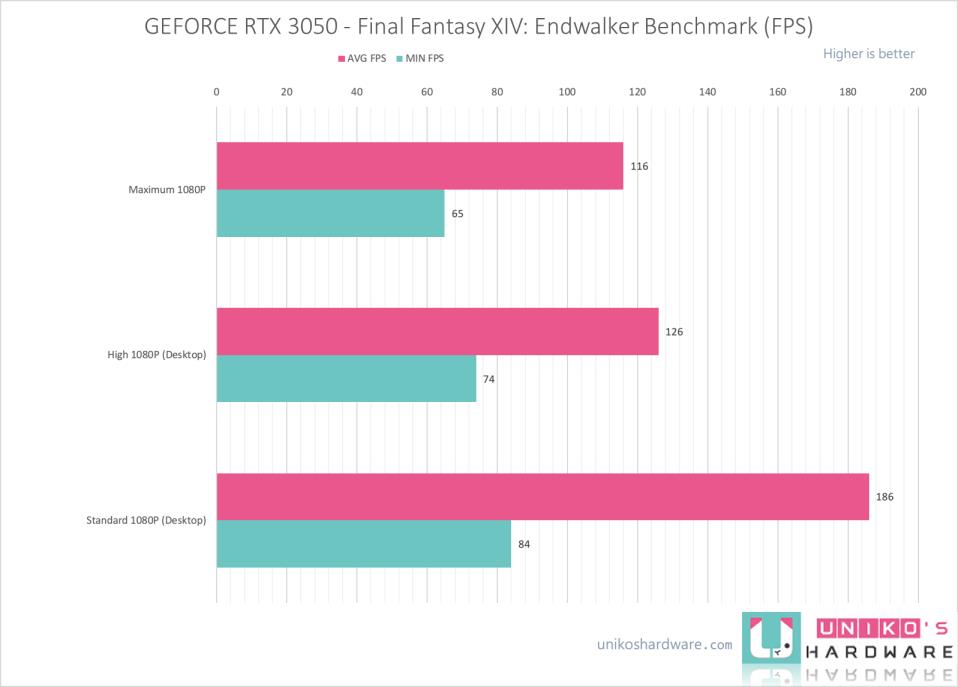

最高特效下 1080P 分数高达 17022，平均 FPS 突破 100+。
结论
MSI GeForce RTX 3050 GAMING X 8G 採用 TWIN FROZR 8 散热系统，让风流与风压更加聚集，达到不错的温度表现，在 129W 功耗下，温度来到 58.5 度，解热力不俗，双风扇散热器让显示卡长度也短了不少，提供有空间需求的使用者另一个选择。目前台湾售价在 NT$ 10,900，微星最便宜的 RTX 3050 AERO 售价为 NT$ 7,990，RTX 3050 VENTUS 2X 售价为 NT$ 9,990，依照散热器等级不同，价格会有些差异。
最后再提一下 GEFORCE RTX 3050 目前市场定位，1080P ~ 1440P 解析度下满足 60+ FPS 没有太大的问题，搭配足够的显示卡记忆体，在 1080P 解析度下打开光追 + DLSS 也可以获得不错的 FPS。玩家目前仍须面对单买和原价问题，如果获得改善，会是一个不错的入门显示卡选择。
MSI GeForce RTX 3050 GAMING X 8G
