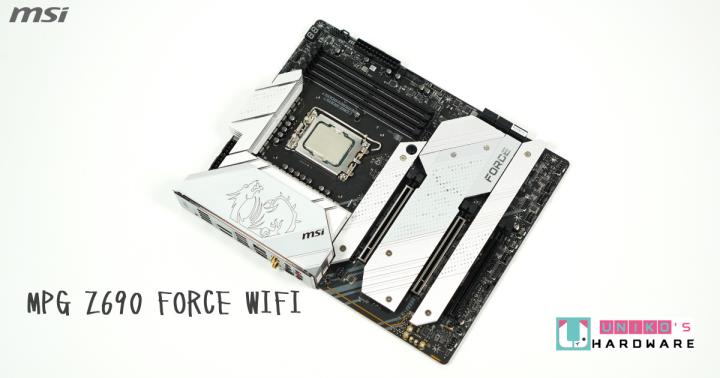

MSI MPG Z690 FORCE WIFI 是一张支援 DDR5 和 PCIe 5.0 的 Z690 主机板，支援 LGA 1700 脚位的第 12 代 Intel 处理器，也算是一张浅色的主机板，黑色 PCB 搭上 银色护甲散热器，强大的直出 18+1+1 供电项数、双 8-pin CPU 电源连接器，轻轻鬆鬆将 Core i9-12900K 超频至 5.2 GHz，值得一提的是也是 Z690 这价位带里面，最便宜就可以拥有切换两根 PCIe 5.0 插槽功能，提供 X16 或是 X8 / X8 的组合。
目录
包装与配件介绍
主机板外盒以灰白色为主，文字使用银色金属材质质感，搭配上多彩的背景，增添年轻世代的感觉，包装背后列出 MSI 独家特色。

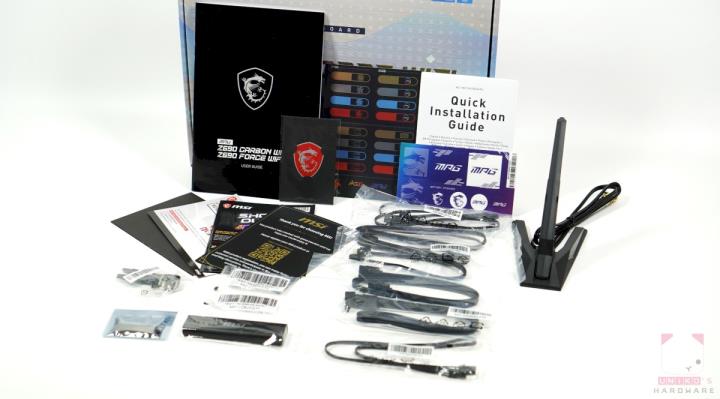

配件可以说相当丰富，除了说明书、MSI 龙纹铁牌、识别贴纸、信仰贴纸、许多文件外，线材与配件类有 SATA 排线、许多的 RGB 线材、无线网路天线、M.2 螺丝，还有很多 MSI 信仰小道具，包含驱动随身碟、伸缩刷子、造型螺丝起子。这次全新设计的 M.2 螺丝 ” EZ M.2 Clips，不需要工具就可以拆装 SSD。
主机板外观介绍

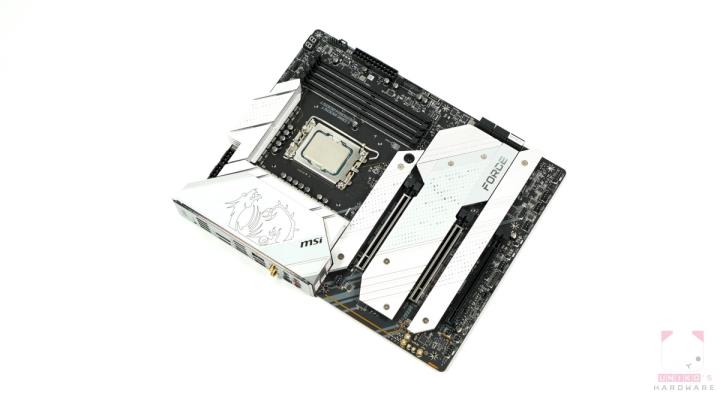

MPG Z690 FORCE WIFI 是一张 9 组装机孔的 ATX 主机板，没有背后护甲设计，但有 8 层 PCB 电路板搭配 2oz 厚度铜设计，与伺服器同等级材质，提高性能和系统稳定性。
整张主机板都有厚实的散热器，内有导热管的延伸式散热片、配合 7W/mK MOSFET 散热垫，电感、MOSFET 和 4 组 M.2 Shield Frozr 散热器都有预先安装。

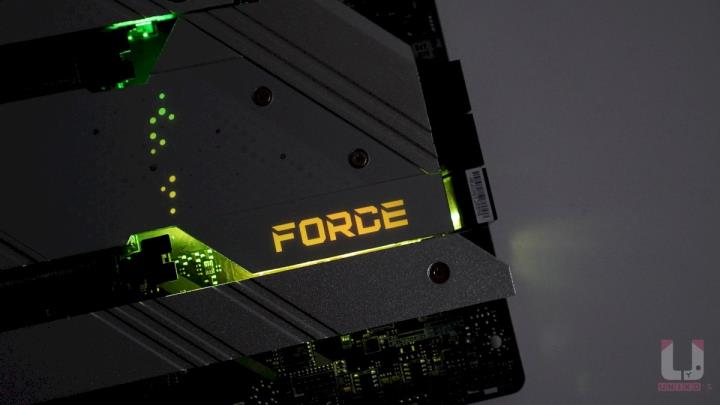

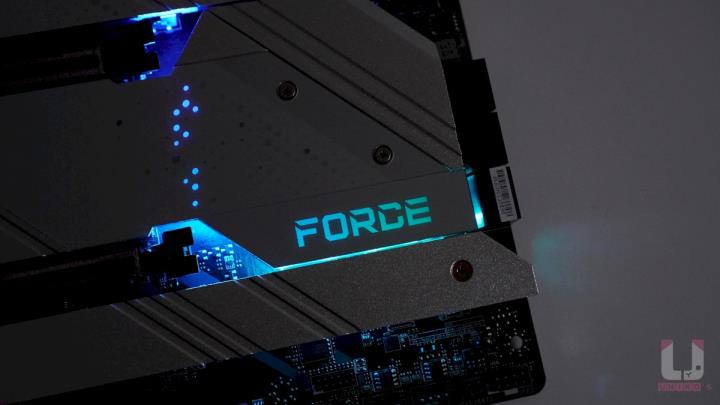

PCB 电路板是黑色，散热器装甲为银色，在 Z690 晶片组散热器旁有少许的 RGB 光效点缀。
处理器支援 – Intel 12 代 Alder Lake

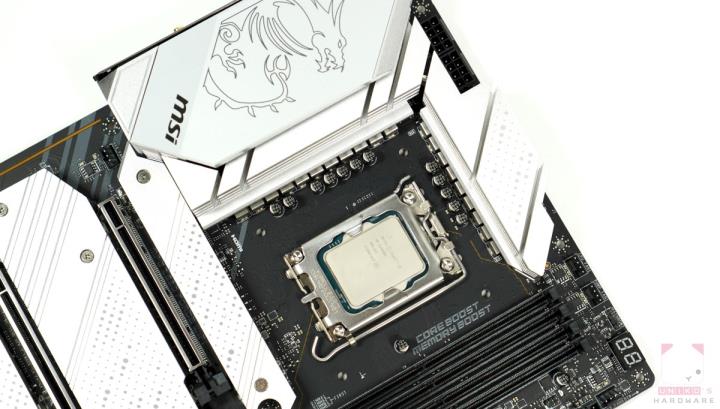

支援全新 Intel 12 代 Alder Lake 系列处理器，也是因为 Intel Socket LGA 1700 有 1700 接触点数，所以我们还是会建议玩家要使用 LGA 1700 扣具，才能发挥最大的散热效果，目前大部分的散热器厂商都有提供 LGA 1700 扣具申请，有需要的使用者，记得去询问看看你的散热器厂商。
双 EPS 8-Pin 电源连接器，旁边有 1 颗电感辅助。
DDR5 记忆体 – MEMORY BOOST
记忆体支援全新的 DDR5，DDR5 在外观上和 DDR4 完全不同，金手指位置不同，也突破以往 DDR4 的容量限制，频率更是从 4800 起始，更低的电压更快的速度。

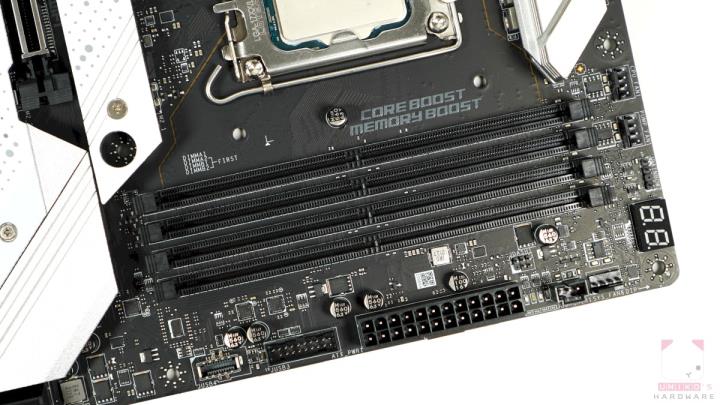

记忆体有 4 组 DDR5 DIMM 插槽，支援双通道，最高可支援 128GB 容量，透过 MEMORY BOOST 技术，超频最高可达 6666+ 频率，支援 XMP 3.0。

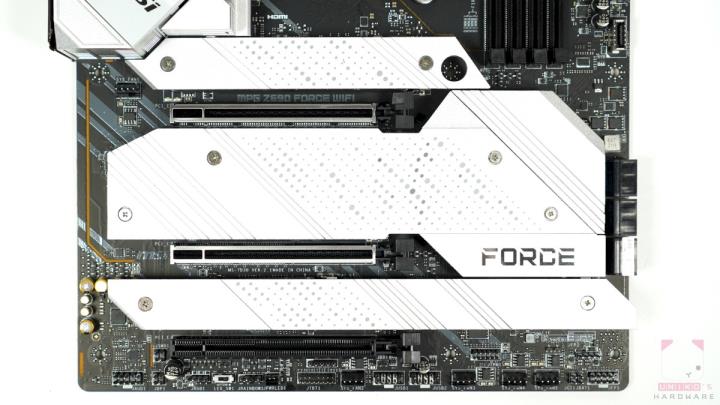

PCI Express 插槽 – PCIE 钢铁护甲
PCI Express X16 插槽 (PCI_E1 & PCI_E2 ) 有 2 组是 PCIe 5.0 X16 / X8、X8，由处理器控制，最后 1 组都是 PCIe 3.0 X4 (PCI_E3)，由 Z690 晶片组控制。
M.2 与 SATA 储存
有 5 组 M.2 SSD 插槽，6 组 SATA 插槽，皆支援 RAID 0、RAID 1、RAID 5、RAID 10 功能，M.2 与 SATA 可能会互相影响可用数量，当 M2_4 插槽装有 M.2 SATA SSD 时，SATA7 连接埠将不可用。
第 1 组 M.2 插座 PCIe 4.0 X4 (M.2_1) 处理器控制，支援 M key Type 2260 / 2280 / 22110
第 2 组 M.2 插座 PCIe 4.0 X4 (M.2_2) Z690 晶片组控制，支援 M key Type 2260 / 2280
第 3 组 M.2 插座 PCIe 4.0 X4 (M.2_3) Z690 晶片组控制，支援 M key Type 2242 / 2260 / 2280 / 22110
- 第 4 组 M.2 插座 PCIe 3.0 X4 和 SATA (M.2_4) Z690 晶片组控制，支援 M key Type 2260 / 2280
- 第 5 组 M.2 插座 PCIe 4.0 X4 和 SATA (M.2_5) Z690 晶片组控制，支援 M key Type 2260 / 2280

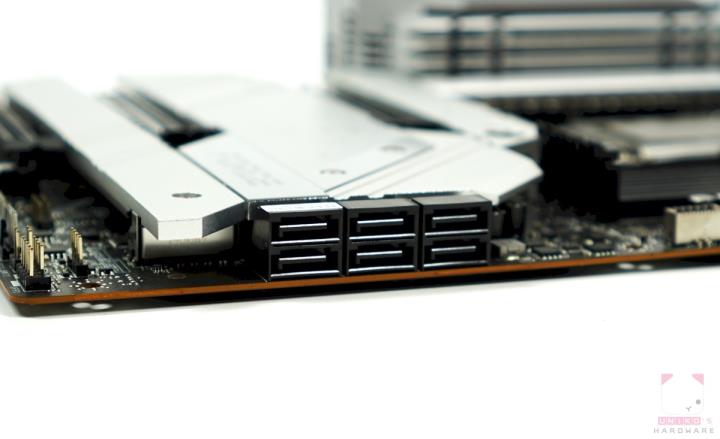

6 组 SATA 6Gb/s 插座，SATA 5 ~ 8 由 Z690 晶片组控制，SATA A ~ B ASMedia ASM1061 晶片控制

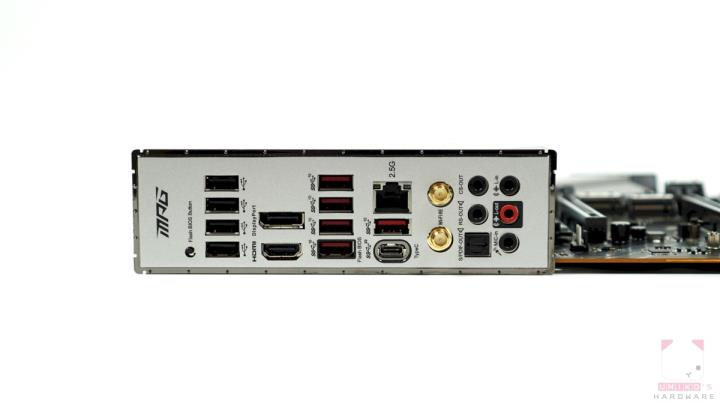

I/O 背后输出
预装 I/O 上盖，提高 EMI 保护和安装便利性。
- FLASH BIOS 按钮
- 4 组 USB 2.0 连接埠
- HDMI 连接埠
- DISPLAY 连接埠
- 4 组 USB 3.2 Gen 2 Type-A 10 Gpbs
- 1 组有线网路连接埠
- 1 组 USB 3.2 Gen 2 Type-C 10 Gpbs
- 无线网路天线连接埠
- 5 组音源孔
- Optical S/PDIF 输出音源孔

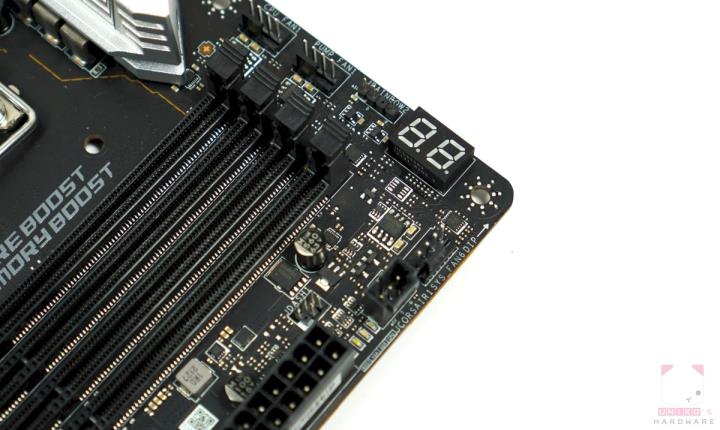

双位数除错 LED 灯、EZ 侦错 LED 指示灯，让你可以快速发现问题进行调整。EZ 侦错 LED 指示灯可以快速看出 BOOT、CPU、RAM、VGA 有没有问题。

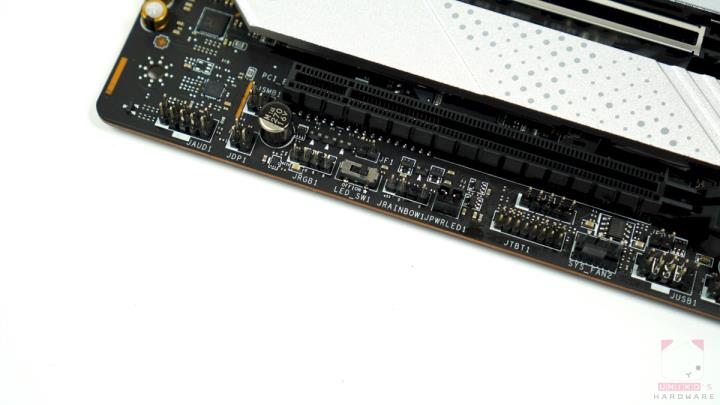

快速 LED SW 开关，可以快速关闭 RGB 光效。MYSTIC LIGHT 扩充插槽，包含 3-Pin、4-Pin 和 5-Pin，可支援 RGB、RAINBOW、 Corsair LED 灯条和 Ambient 设备。
透过 Mystic Light RGB 软体，可一键控制 1680 万种颜色和奇艳效果。

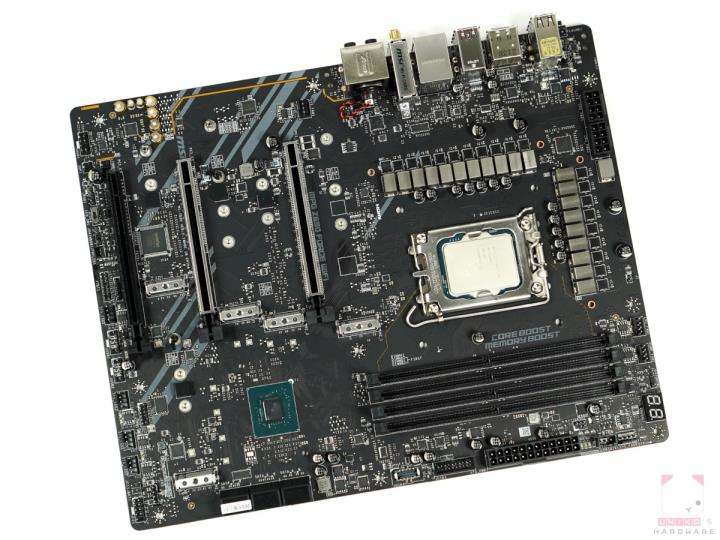

主机板拆解介绍

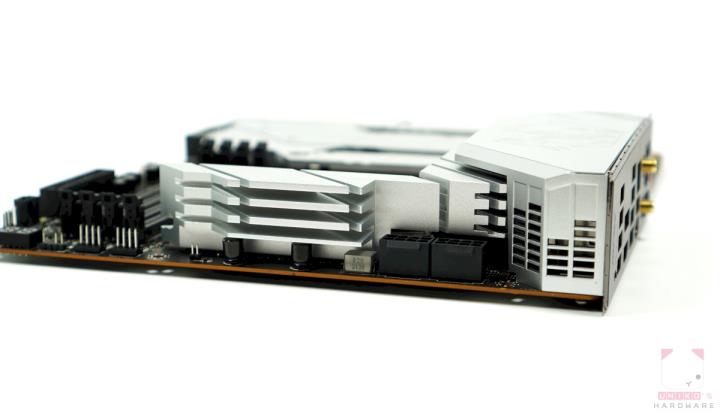

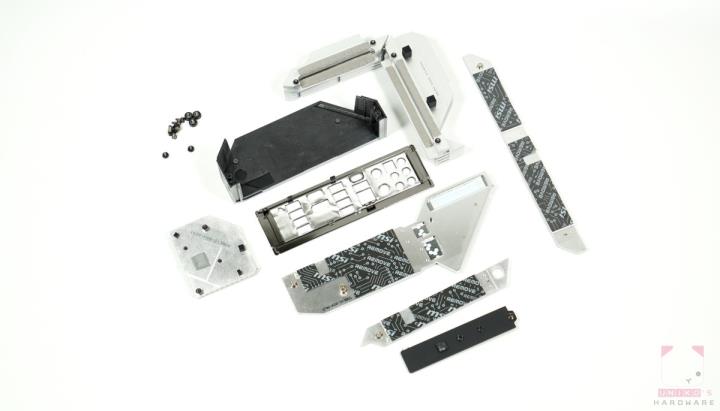

供电散热採用延伸式一体设计，顶部铝块延伸至 I/O 上方，中间也有大量凹槽提升散热面积，总散热面积不小，7W/mK 的导热导热贴规格，降低整体供电模组温度。
只有第一组 M.2 SSD 插槽才有双层 M.2 散热设计。

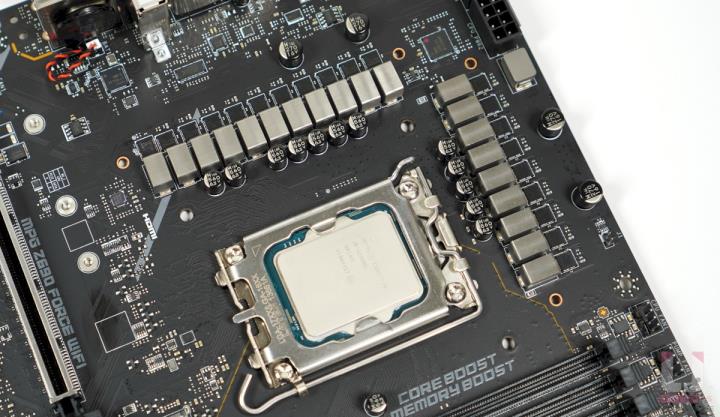

18 + 1 +1 供电设计

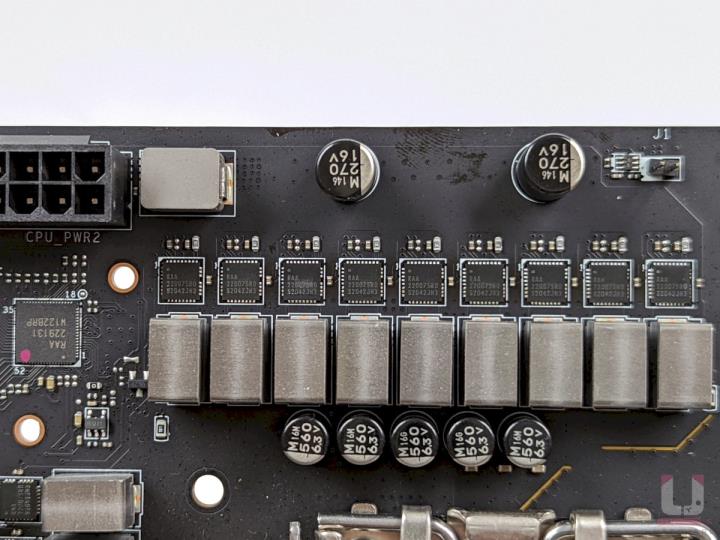

RENESAS RAA229131 PWM 控制器，最高支援 20 组 PWM 讯号作双路输出，VCORE + VCCGT 在这张板子是 18 + 1 直连控制。
VCCAUX 1 相设计，由 MONOLITHIC POWER SYSTEMS M2940A 双相降压晶片控制 1 颗 MPS MP87992 70A SPS 至 CPU FIVR 模组转化出 VCCSA 和 TX VDDQ 等等的 FIVR 电压。
VCORE + VCCGT + VCCAUX 供电细节

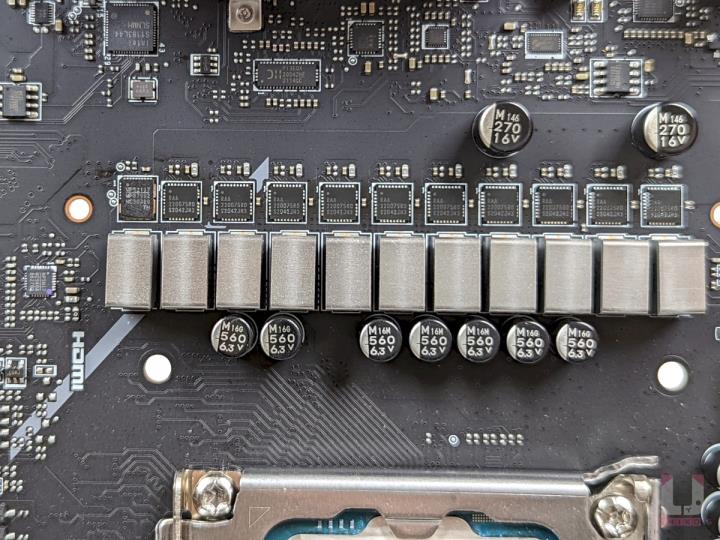

Vcore 核心 VRM 配置是，18 颗 RENESAS RAA220075 75A SPS。
Vccgt 内显 VRM 配置是，1 颗 RENESAS RAA220075 75A SPS。
VCCAUX VRM 配置，1 颗 MPS MP87992 70A SPS。
晶片组和记忆体供电

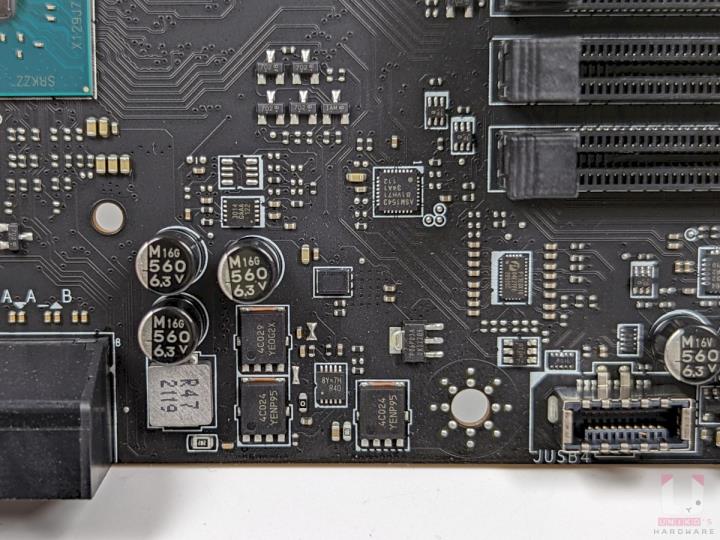

RICHTEK RT8125H 单相降压控器器 “QZ”，内置驱动器驱动 1 上 2 下 MOSFET 为晶片组提供所需电压。上桥 ON SEMICONDUCTOR NTMFS4C029N、下桥 ON SEMICONDUCTOR NTMFS4C024N。

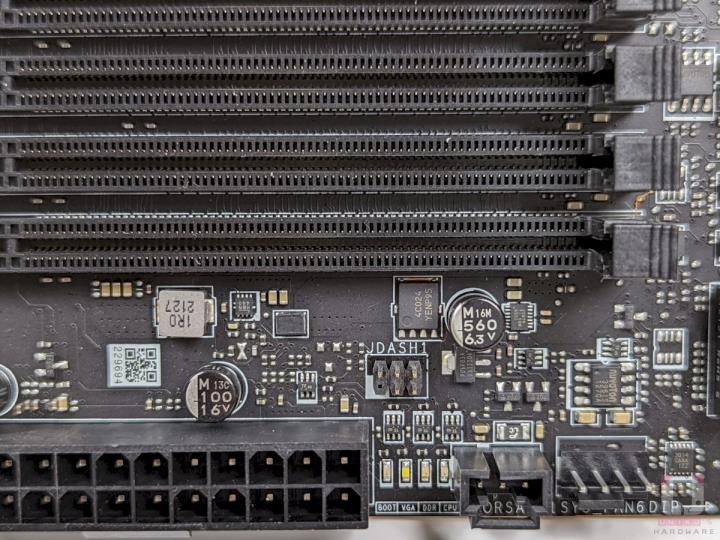

记忆体採用 ON SEMICONDUCTOR NTMFS4C029N MOSFET 单相设计。
网路相关

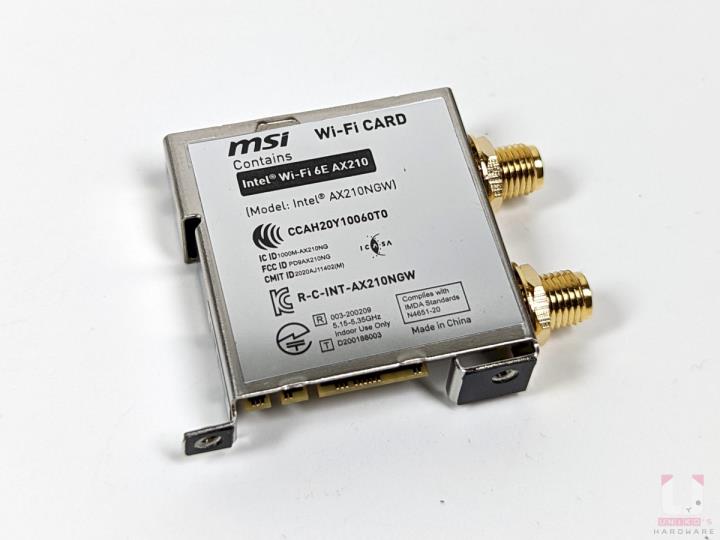

INTEL WIFI6E AX210 无线网路模组，支援 2.4G、5G、6G 频段，最高速度 2.4Gbps (160MHZ)，同时内建 BT 蓝牙 5.2。

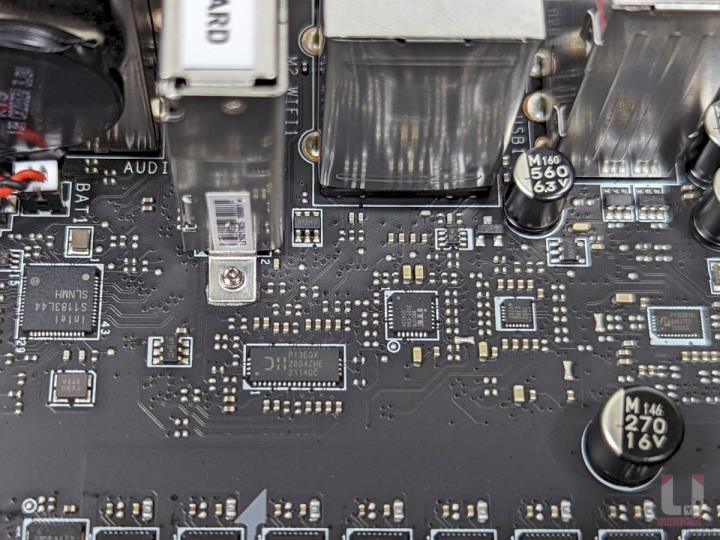

INTEL I225-V 2.5Gbps (B3) 有线网路控制器晶片 “SLNMH”，提供 1 组 2.5Gbps RJ45 埠。
音效相关
REALTEK ALC4080 音效编码解码晶片，搭配 1 颗SAVITECH SV3H712 AMP 晶片和多颗日系 NICHICON 音效电容。
Z690 晶片组

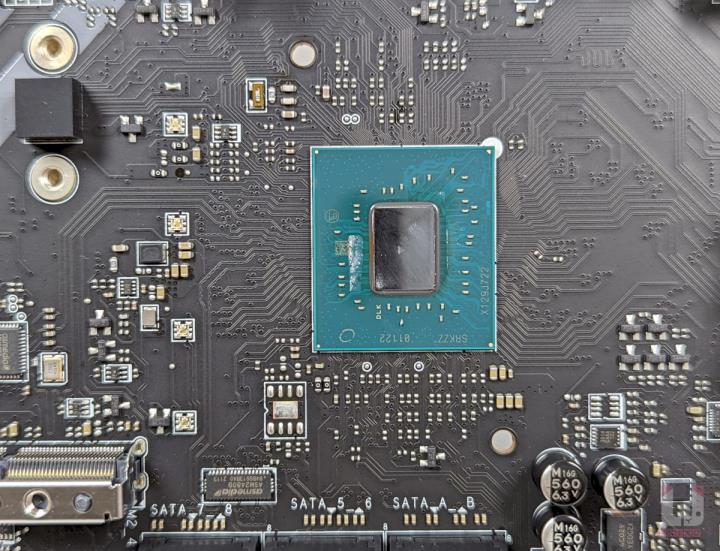

“SRKZZ” 代表 INTEL Z690 晶片组，拥有 28 组 PCIe 通道加上 10 个高速 USB 控制器和 DMI 4.0 X8。
12 条 PCIe 4.0 通道分别用作提供 3 条 GEN4X4 M.2 插槽。
16 条 PCIe 3.0 通道分别有 4 条内置 SATA 控制器提供 4 个原生 SATA3 6G 埠，4 条用于提供 1 个 GEN3X4 M.2 插槽，4 条用作提供 PCIe 3.0 X4 的 X16 插槽，还有 3 条分别用作提供 1 个 2.5G LAN、1 个 WIFI 网卡插槽，以及以 ASM1061 晶片提供 2 个 SATA3 6G 连接埠，似乎有 1 条 PCIe 3.0 闲置未用。
MSI FLASH BIOS 实体按钮
FLASH BIOS 实体按键，可以在无处理器和记忆体的情况下接上电源供应器就能刷 BIOS 的功能。图中按键旁有一颗 LED 灯粒，这是 FLASH BIOS 的指示灯，不同的闪灯模式有着不同的意思，可以确认是否正常刷写 BIOS，但是组装完成后，有点难以观察到 LED 状态灯，只能透过旁边 I/O 连接埠露出 LED 光去观察。
其他晶片

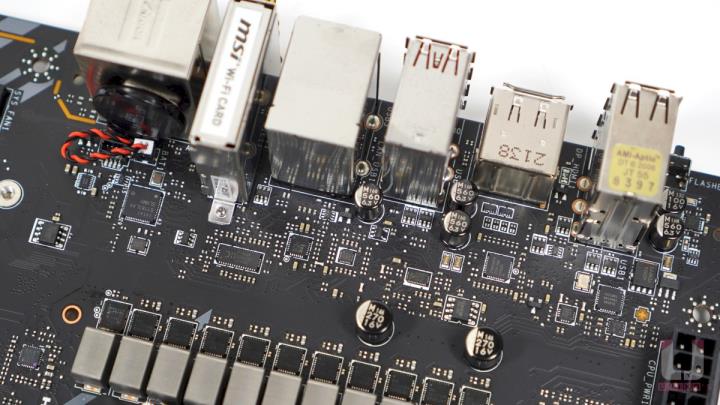

DIODES PI3EQX2004 20Gbps USB REDRIVER 中继器晶片，负责保持 I/O 20Gbps Typer-C 讯号强度。
DIODES PI3EQX1002 10Gbps USB REDRIVER 中继器晶片，负责保持 I/O 10Gbps Type-A 讯号强度。
PERICOM PI3EQX1004 10Gbps USB 2-PORT REDRIVER 中继器，负责将维 I/O 上其中 2 个 USB 10Gbps Type-A 讯号完整。
ITE IT8851FN USB TYPE C PD 3.0 功能晶片，负责为 I/O 的 20Gbps Type-C 提供 POWER DELIVERY 3.0 供电功能。
GENESYS GL850G USB2.0 HUB，用在 1 组 USB 2.0 上行埠扩展出最多 4 组 UBS2.0 下行埠，就是 I/O 上 4 组 USB2.0 Type-A 连接埠。
GSTEK GS7133 3A LDO 低压差稳压器。
ITE IT66318FN HDMI 2.0 RETIMING BUFFER 晶片，用作辅助 HDMI2.0，支援 HDMI2.1 4K60HZ 显示输出。
下图中 SATA (#7 #8) 旁边的晶片是 ASMEDIA ASM2480B PCIe 4.0 x2 通道切换器晶片，作为 GEN3X4 的 M2_4 插槽透过禁用 SATA #7 提供 SATA M.2 支援。
M.2 插槽旁边的晶片是 ASMEDIA ASM1061 SATA 晶片，可以用 PCIe 2.0 X1 通道扩展出最多 2 个 SATA3 6G 连接埠。
JTPM1 插口上方的晶片是 MACRONIX MXIC MX25U25673G 32M BIOS 晶片。
GENESYS GL850G USB2.0 HUB，用 1 个 USB 2.0 上行埠扩展出最多 4 个 UBS2.0下行埠，也就是 2 个前置 USB 2.0 9-Pin 内，共 4 个 USB 2.0 TYPE A。

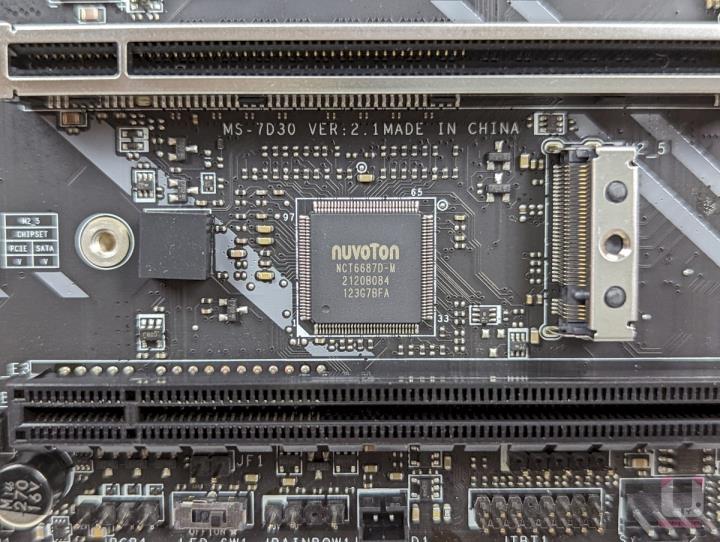

NUVOTON eSPI SUPER I/O NCT6687D-M，负责监控各电压和温度和风扇转速等资料，使用者能够透过 HWINFO64 软体查看 NCT6687D-M 各项主机板数据。

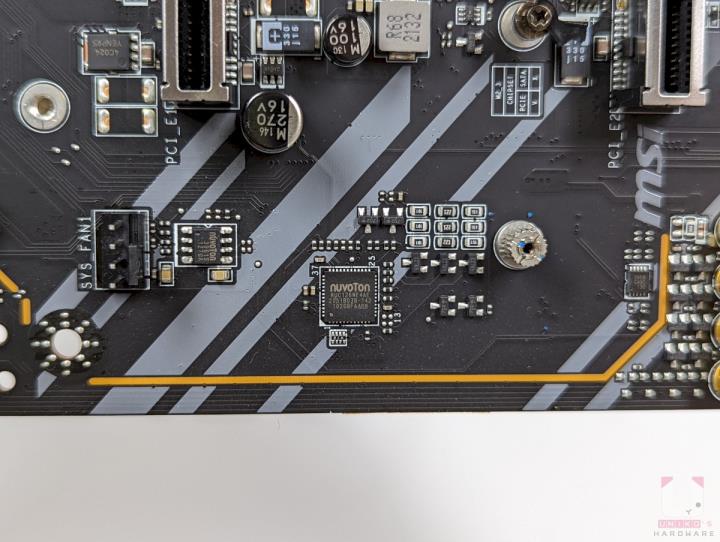

NUVOTON NUC126NE4AE ARM 微控制器，佔用 1 个 USB 用作管理 RGB 灯效。

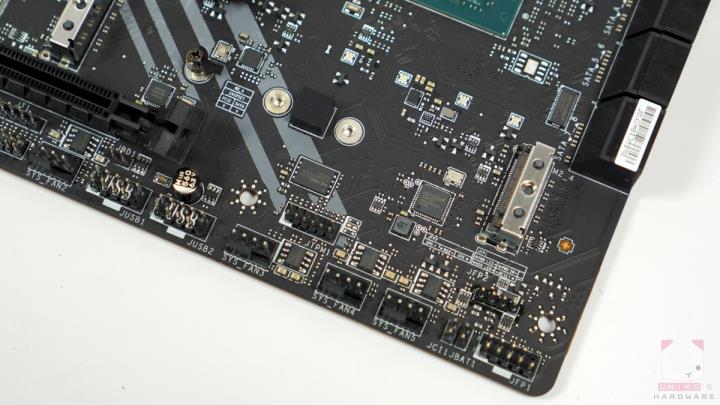

NUVOTON NCT3961S FAN DRIVER 风扇驱动器，由 SUPER I/O 晶片透过该晶片管理各 4-Pin 风扇插座。MSI 将 SYSTEM FAN 锁定为 1A，而 CPU FAN 则是 3A (同款 FAN DRIVER 晶片)。

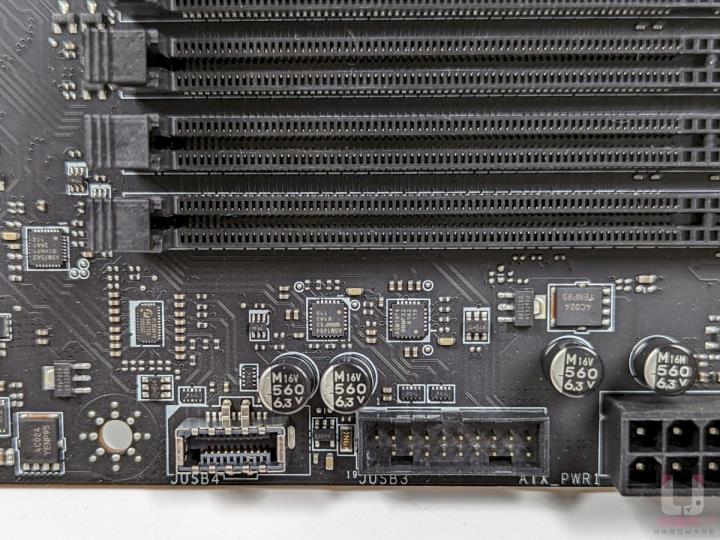

USB 5Gbps 19-Pin 上方有 2 颗 ASMEDIA ASM1464 USB REDRIVER 中继器晶片，负责维持 19-Pin 内两个 5Gbps USB 讯号完整。
USB 10Gbps TYPE E 埠左上角的晶片是 PERICOM PI3EQX1004 USB 10Gbps REDRIVER 中继器，用在前置 10Gbps Type-C 讯号完整。
另外还有一颗 ASMEDIA ASM1543 Type-C 晶片，提供 CC LOGIC 电路和正反插识别等等的功能，一般用在将 Type-A 转为 Type-C。

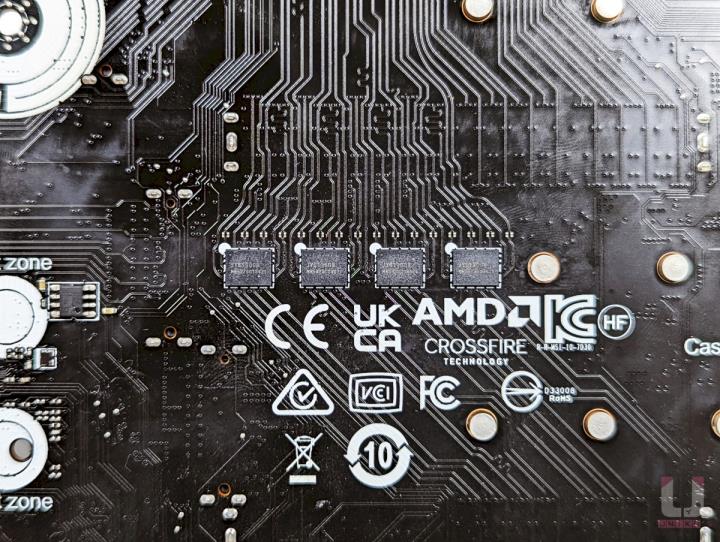

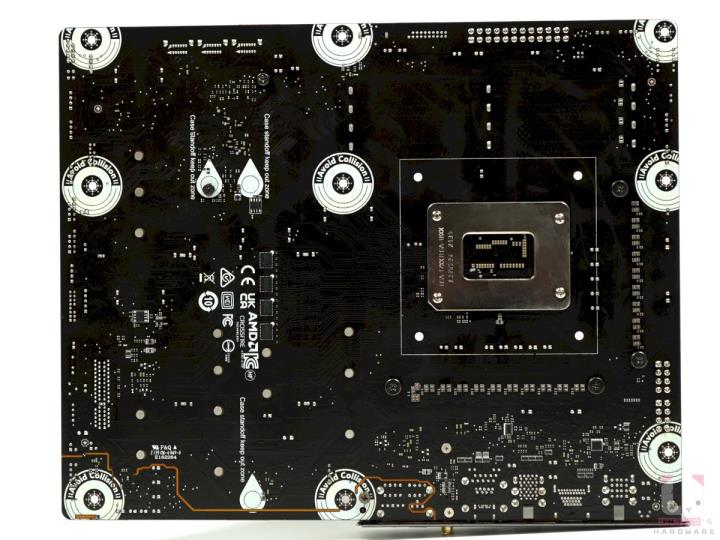

4 颗位于 PCB 背面的 PCIe 5.0 通道切换晶片 LERAIN JYS13008，负责将 CPU 的 PCIe 5.0 X8 切换至两根 PCIe 5.0 插槽内，提供 X16 或 X8 + X8 的功能组合，MSI MPG Z690 FORCE 是拥有 PCIe 5.0 分拆功能的高阶 Z690 主机板中定价最低的 Z690 型号。

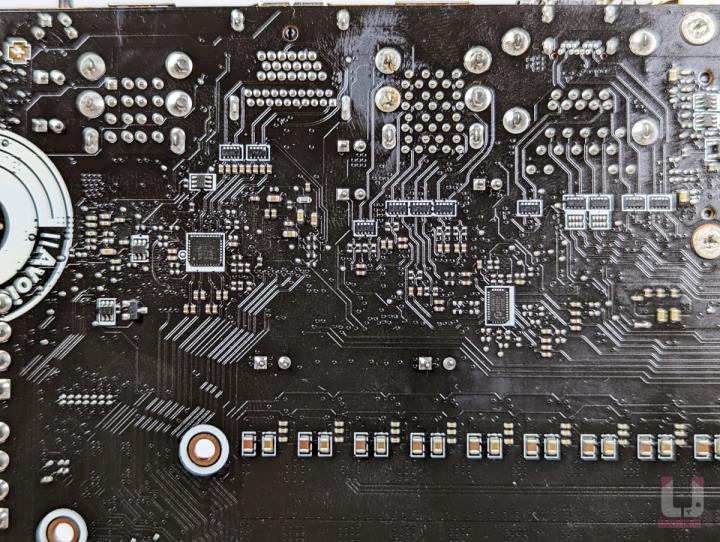

PCB 背面有一颗 ON SEMICONDUCTOR “NB7N” 晶片, 实际型号是 NB7NQ621M, 用作提供 HBR3 DP1.4。
PERICOM PI3EQX1004 10Gbps USB 2-PORT REDRIVER 中继器, 负责将维 I/O 上其中 2 个USB 10Gbps TYPE A 讯号完整。
记忆体超频测试

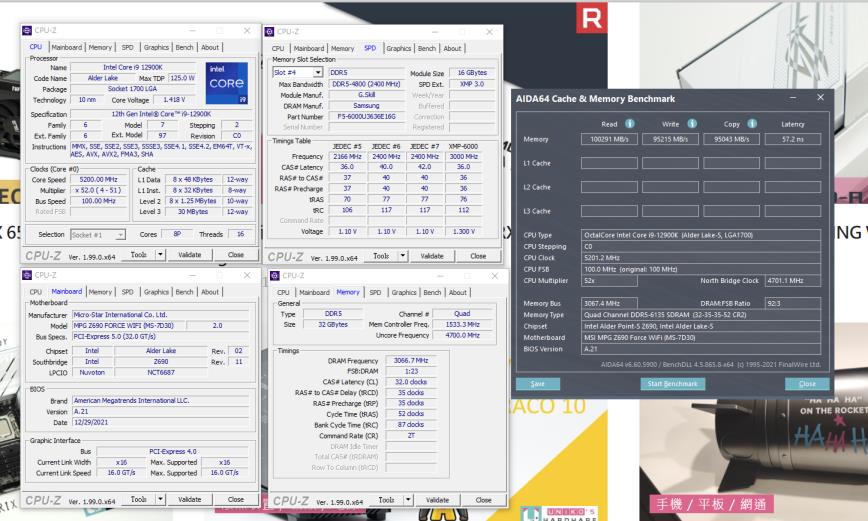

我们对主机板进行处理器与记忆体超频测试，将频率拉至 5.2 GHz，并且搭配 G.SKILL 记忆体 (三星颗粒) 将记忆体频率超频到 6135 MHz，记忆体的读取 100291 MB/s、写入 95215 MB/s、複製 95043 MB/s，延迟来到 57.2 ns。
结论
MSI MPG Z690 FORCE WIFI 主机板先说说优点，PCIe 5.0 插槽完美支援切换 X16 和 X8 / X8，其实很多 Z690 都只支援单 PCIe 5.0 X16，也就是无法让两张显示卡同时支援 PCIe 5.0 x8，在处理器和记忆体超频也非常轻鬆，我们很轻易地的将 Core i9-12900K 超频到 5.2 GHz 和把 DDR5 记忆体超频到 6135 MHz，大家可以利用 BIOS 的 记忆体 TRY ME 功能去实现超频。
希望可以改善的地方有，FLASH BIOS 的按钮旁指示灯，无法很轻鬆辨识，因为 LED 灯粒没有露出在 I/O 档板上，然后靠近晶片组附近的 M.2 散热片孔位，安装时候要注意对準，应该可以设计固定点，可以放置到正确位置，最后一点 M.2 的固定螺丝有一点太紧，拆装时候要注意一下。
目前台湾市场售价约在 NT$ 11,900，算是一张高阶 Z690 但是价格相当划算的 Z690 主机板。
