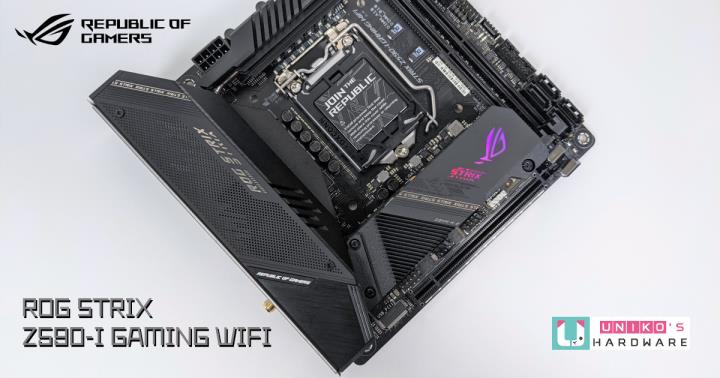

喜爱打造迷你桌上型 PC 的玩家快来看，又有一张 Z590 Mini ITX 主机板可以选择。这次是来自 ASUS 的 ROG STRIX Z590-I GAMING WIFI，直出 8 + 2 相数位供电，90A 高级 MOSFET，搭配上 10 层电路板，超频一把罩。另一大特点就是内建 Thunderbolt 4，可达 40Gb/s 传输能力，解决外接频宽的强力接口；当然也有 Z590 基本具备的高速 PCIe 4.0 和 USB 3.2 Gen 2×2 完整支援，网路配置 Intel 2.5G LAN 以及 Intel Wi-Fi 6E，让我们看看更多细节吧。
Intel Z590 晶片组的规格
对比 Intel 400 系列，Z590 终于支援 PCIe 4.0 显示卡和 M.2 SSD，但是目前需要搭配 Intel 11 代 Rocket Lake-S 桌上型处理器。内显支援 DP 1.4a、HDMI 2.0、HBR3、12bit AV1、HEVC、E2E 编码，晶片组也支援 USB 3.2 Gen 2 x 2 (20G)，DMI 3.0 x8，USB Audio Offload 音讯卸载或处理，期待未来支援 Thunderbolt 4 和 USB 4，现阶段碍于 11 代 Rocket Lake-S 桌上型处理器的 NDA，所以不能说太多细节。
| Intel 500 系列晶片组 | Intel 400 系列晶片组 | |
|---|---|---|
| 高速 I/O 通道和埠 | 30 | 30 |
| 晶片组 PCIe 3.0 通道 | 24 | 24 |
| 处理器 PCIe 通道 | 20 PCIe Gen 4.0 | 16 PCIe Gen 3.0 |
| 处理器 PCIe 3.0通道分配 | 1 x16 + 1 x4or 2 x8 + 1 x4or 1 x8 + 3 x4 | 1 x16or 2 x8or 1 x8 + 2 x4 |
| DMI | x8 Gen3 | X4 Gen3 |
| USB 3.2 Gen 1 x 1(5G) | 10 | 10 |
| USB 3.2 Gen 2 x 1(10G) | 10 | 6 |
| USB 3.2 Gen 2 x 2(20G) | 3 | No |
这次将有 6 种晶片组，分别是工作站等级 W580、Q570，进阶用途 Z590、H590，一般使用 B560、H510，分别在规格上做一些差异化。例如只有 Z590 支援处理器超频，W580、Z590 支援记忆体超频 ( 但是后来 H570 和 B560 也陆续打开超频功能 )，只有 H510 不支援 Intel Optane 记忆体和 USB 3.2 Gen 2 x1、USB 3.2 Gen 2 x2，大家要注意一下。
| W580 | Q570 | Z590 | |
|---|---|---|---|
| HSIO全部通道CPU + PCH | 20 + 30 | 20 + 30 | 20 + 30 |
| PCIe 全通道 | 44 | 44 | 44 |
| 晶片组 PCIe 3.0 通道 | 24 | 24 | 24 |
| SATA 3.0 埠 | 8 | 6 | 6 |
| 处理器超频 | X | X | V |
| 记忆体超频 | V | X | V |
| 处理器 PCIe 4.0 通道 | 1 x16 + 1 x4 or2 x8 + 1 x4 or1 x8 + 3 x4 | 1 x16 + 1 x4 or2 x8 + 1 x4 or1 x 8+ 3 x4 | 1 x16 + 1 x4 or2 x8 + 1 x4 or1 x8 + 3 x4 |
| DMI 3.0 通道 | 8 | 8 | 8 |
| USB 最大数量 | 14 | 14 | 14 |
| USB 3.2 Gen 1 x1 (5G) | 10 | 10 | 10 |
| USB 3.2 Gen 2 x1 (10G) | 10 | 8 | 10 |
| USB 3.2 Gen 2 x2 (20G) | 3 | 3 | 3 |
| Intel Optane 记忆体 | V | V | V |
| SDXC (SDA 3.0) | V | V | V |
| H570 | B560 | H510 | |
|---|---|---|---|
| HSIO全部通道CPU + PCH | 20 + 30 | 16 + 24 | 16 + 14 |
| PCIe 全通道 | 40 | 28 | 22 |
| 晶片组 PCIe 3.0 通道 | 20 | 12 | 6 |
| SATA 3.0 埠 | 6 | 6 | 4 |
| 处理器超频 | X | X | X |
| 记忆体超频 | X | X | X |
| 处理器 PCIe 4.0 通道 | 1 x16 + 1 x4 | 1 x16 | 1 x16 |
| DMI 3.0 通道 | 8 | 4 | 4 |
| USB 最大数量 | 14 | 12 | 10 |
| USB 3.2 Gen 1 x1 (5G) | 8 | 6 | 4 |
| USB 3.2 Gen 2 x1 (10G) | 4 | 4 | 0 |
| USB 3.2 Gen 2 x2 (20G) | 2 | 2 | 0 |
| Intel Optane 记忆体 | V | V | X |
| SDXC (SDA 3.0) | V | X | X |
ROG STRIX Z590-I GAMING WIFI 包装与外观
包装依旧很潮！
包装维持 ROG 一贯风格，就算拿掉标誌还是能轻易识别。包装背面特色有 Thunderbolt 4 接口、M.2 三层散热器设计、免 CPU 刷 BIOS 设计、I/O Cover 马甲内建主动式散热风扇，提升供电区域散热最佳化，还有预先安装 ROG 专利 I/O 护板，友善使用者体验经验。
ROG STRIX Z590-I 内附的配件有哪些呢？
好好看的说明书、潮到不要不要的信仰贴纸、ROG 感谢函、驱动光碟片。
其他配件还有 ROG 拖车绳钥匙圈、束带、M.2 螺丝、前置控制 I/O 快速连接线、USB 2.0 1 转 2 分接线、可调整角度无线网路外接天线、SATA 硬碟线。

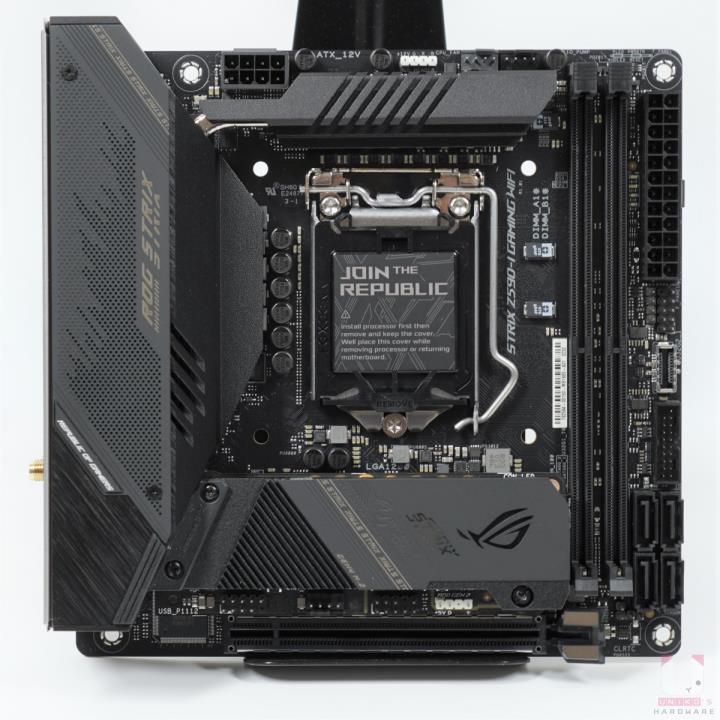

ROG STRIX Z590-I 主机板重点外观介绍

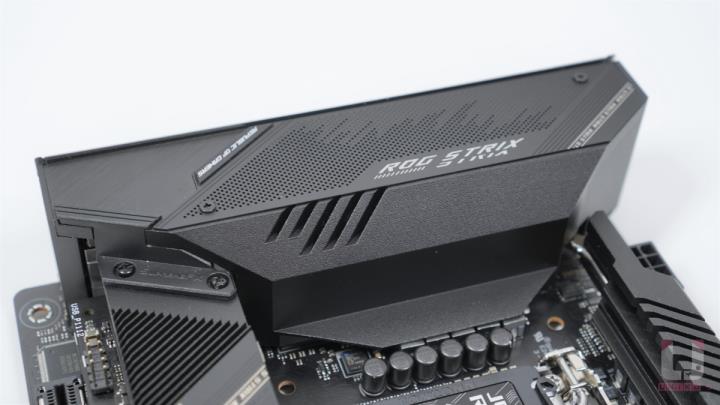

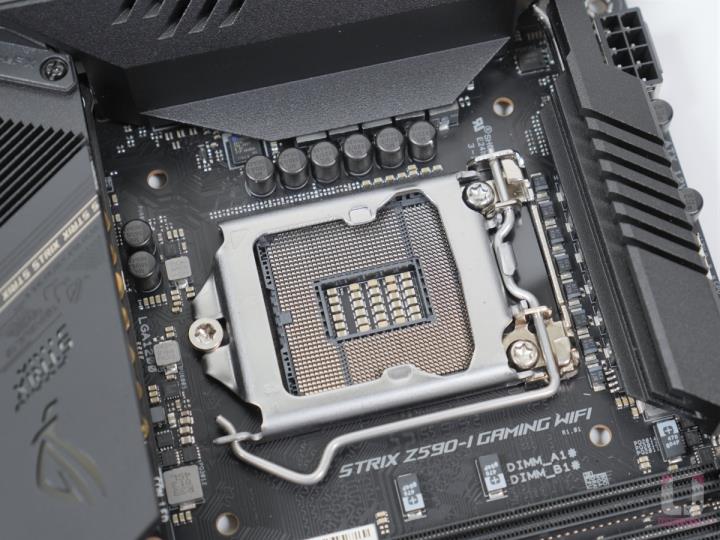

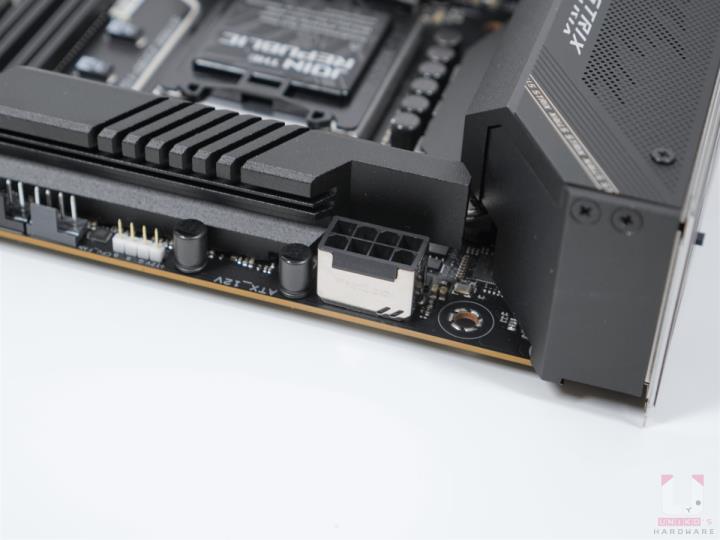

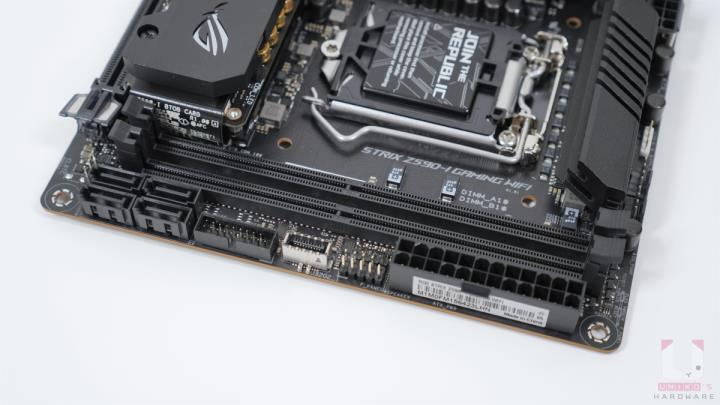

ROG STRIX Z590-I GAMING WIFI 主打 AI 超频、AI 散热、AI 网路和 AI 降躁功能，打造 AI 智慧主机板，对使用者更加友善的设计。I/O Cover 内建小型风扇帮助散热，M.2 与 Z590 晶片组也做了整合散热设计。主机板採用高品质 10 层 PCB，超频和稳定度提高，记忆体超频最高可达 DDR4 5333 MHz++。主机板也支援 Aura Sync RGB，插座有 4-Pin RGB 和 3-Pin 数位可定址 ARGB Gen 2，可以全方面支援 RGB 装置。

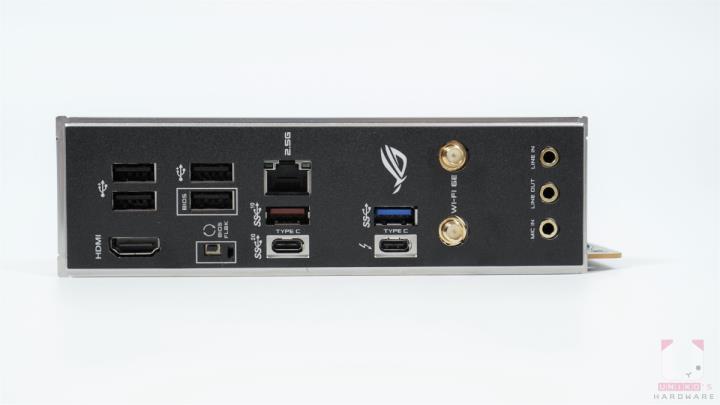

ROG STRIX Z590-I 背后 I/O 扩充有哪些接口呢？
- USB 2.0
- HDMI 2.0b
- FlashBack BIOS 接口、LED 和按纽
- Lan 有线网路
- USB 3.2 Gen 2
- USB 3.2 Gen 2x2 Type-C
- USB 3.2 Gen 1
- Thunderbolt 4 Type-C (支援 DP 1.4 )
- 无线网路外接天线接口
- 音源插孔
Thunderbolt 4 小常识
Thunderbolt 4 目前最大双向传输可达 40 Gb/s，但必须搭配新的 Thunderbolt 4 专用线材，新线材最长可到 2 米长。Thunderbolt 4 介面支援相当多周边设备，例如外接储存、外接显示卡、电源底座 ( 5 V / 3 A / 15W 充电 )、4K 影像处理器和多组外接式萤幕，最后要注意一下，PCIe 模式最大是 32 Gb/s，可以连接两部 4K 显示器。
使用第 11 代 Intel 处理器才有支援 PCIe 4.0 M.2 SSD

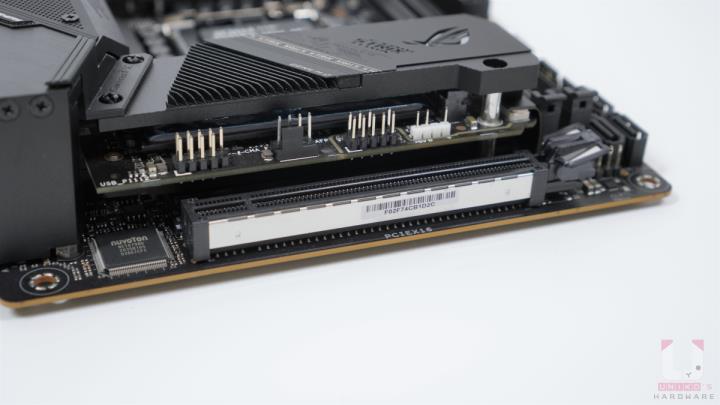

M.2 SSD 安装方式与整合式散热器设计

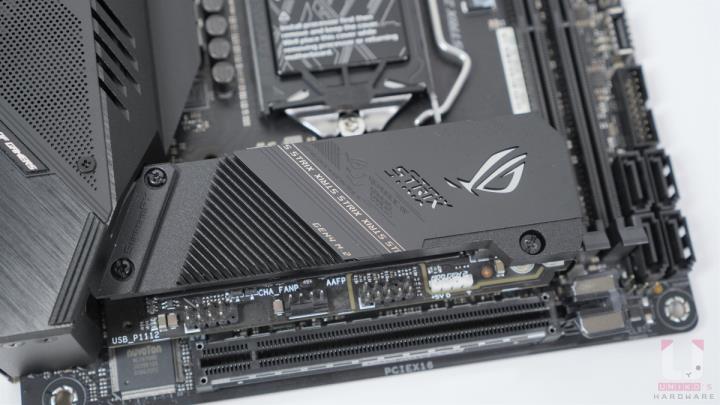

ROG STRIX Z590-I GAMING WIFI 主机板正面就可以安装 2 组 M.2 SSD，都具有散热器帮助散热，但是请注意 M.2 安装上有一些限制。
- 来自 CPU 控制的第一组 M.2_1 插槽 2242 / 2260 / 2280 规格，支援 PCIe 4.0 x4 ( 只有支援 11 代处理器，不支援 10 代的 PCIe 3.0 )。
- M.2_2 插槽 2242 / 2260 / 2280 规格，支援 PCIe 3.0 x4 和 SATA 6Gb/s，支援 Intel Optane Memory。
ROG STRIX Z590-I GAMING WIFI 细部拆解
ROG STRIX Z590-I 散热器拆解
MOS 散热器含 L 形散热管，MOSFET 和电感都有散热胶条覆盖，帮助主要供电区域散热；在 I/O Cover 内建 Delta Superflo 小风扇，更快的带走热量。三层散热器整合了 M.2 与 Z590 PCH 散热，M.2 最多可以降 15 ~ 20 度之间，最右边是 ROG 专利 I/O 护板，方便你组装 PC。
ROG STRIX Z590-I DrMos 8 + 2 相数位供电
ROG STRIX Z590-I GAMING WIFI 採用 Renesas ISL69269 PWM 控制器 ( DrMos 8 + 2 )，供电为 8 + 2 + 1 相直连模式设计 (Vcore + VGT + VSA)，MOSFET 使用 90A TI CSD95410，搭配合金电感和电容组成。
ROG STRIX Z590-I GAMING WIFI 供电区域晶片照片。
ROG STRIX Z590-I GAMING WIFI 网路、音效晶片和其他晶片
- Intel I225V 2.5GbE 有线网路，2.5 Gbit / 1 Gbit / 100 Mbit。
- Intel Wi-Fi 6E AX210 无线网路和蓝牙，支援 802.11 a / b / g / n / ac / ax，支援 MU-MIMO TX/RX、2.4GHz / 5GHz / 6GHz (160MHz) 最高可达 2.4Gbps，Bluetooth 5.22 FIPS、FISMA。
| WIFI 6E | WIFI 6 |
|---|---|
| 2.4 GHz / 5 GHz / 6GHz | 2.4 GHz / 5 GHz |
| BT 5.2 | BT 5.1 |
- ALC4080 音效晶片和 SV3H712 耳扩晶片。
- Q-LED 除错指示灯，可以看到 BOOT、VGA、DRAM、CPU 灯号。
ROG STRIX Z590-I GAMING WIFI 目前台湾定价约在 NT$ 10,000 上下，8 + 2 相供电，搭配 90A MOSFET 用料，Intel 2.5G LAN 以及 Intel Wi-Fi 6E 完整网路配置，内建 Thunderbolt 4 连接接口可以连结多萤幕和更高速的周边设备！推荐给想打造搭配 Intel 11 代桌上型处理器迷你 PC 的玩家。
