MSI MPG Z590 GAMING CARBON WIFI 中高主力主机板登场，外观採用全新 CARBON 与等化器元素，拥有 18 供电设计，Z590 晶片组带来更高速的 PCIe 4.0 和 USB 3.2 Gen 2x2，记忆体超频可达 5333 MHz+，还有完整的网路配置 Intel 2.5G LAN 以及 Intel Wi-Fi 6E，当然少不了 Mystic Light RGB，让你全面控制你的 RGB 光效，让我们来看看更多的细节吧~
Intel Z590 晶片组的规格
对比 Intel 400 系列，Z590 终于支援 PCIe 4.0 显示卡和 M.2 SSD，但是目前需要搭配 Intel 11 代 Rocket Lake-S 桌上型处理器。内显支援 DP 1.4a、HDMI 2.0、HBR3、12bit AV1、HEVC、E2E 编码，晶片组也支援 USB 3.2 Gen 2 x 2 (20G)，DMI 3.0 x8，USB Audio Offload 音讯卸载或处理，期待未来支援 Thunderbolt 4 和 USB 4，现阶段碍于 11 代 Rocket Lake-S 桌上型处理器的 NDA，所以不能说太多细节。
| Intel 500 系列晶片组 | Intel 400 系列晶片组 | |
|---|---|---|
| 高速 I/O 通道和埠 | 30 | 30 |
| 晶片组 PCIe 3.0 通道 | 24 | 24 |
| 处理器 PCIe 通道 | 20 PCIe Gen 4.0 | 16 PCIe Gen 3.0 |
| 处理器 PCIe 3.0通道分配 | 1 x16 + 1 x4or 2 x8 + 1 x4or 1 x8 + 3 x4 | 1 x16or 2 x8or 1 x8 + 2 x4 |
| DMI | x8 Gen3 | X4 Gen3 |
| USB 3.2 Gen 1 x 1(5G) | 10 | 10 |
| USB 3.2 Gen 2 x 1(10G) | 10 | 6 |
| USB 3.2 Gen 2 x 2(20G) | 3 | No |
这次将有 6 种晶片组，分别是工作站等级 W580、Q570，进阶用途 Z590、H590，一般使用 B560、H510，分别在规格上做一些差异化。例如只有 Z590 支援处理器超频，W580、Z590 支援记忆体超频 ( 但是后来 H570 和 B560 也陆续打开超频功能 )，只有 H510 不支援 Intel Optane 记忆体和 USB 3.2 Gen 2 x1、USB 3.2 Gen 2 x2，大家要注意一下。
| W580 | Q570 | Z590 | |
|---|---|---|---|
| HSIO全部通道CPU + PCH | 20 + 30 | 20 + 30 | 20 + 30 |
| PCIe 全通道 | 44 | 44 | 44 |
| 晶片组 PCIe 3.0 通道 | 24 | 24 | 24 |
| SATA 3.0 埠 | 8 | 6 | 6 |
| 处理器超频 | X | X | V |
| 记忆体超频 | V | X | V |
| 处理器 PCIe 4.0 通道 | 1 x16 + 1 x4 or2 x8 + 1 x4 or1 x8 + 3 x4 | 1 x16 + 1 x4 or2 x8 + 1 x4 or1 x 8+ 3 x4 | 1 x16 + 1 x4 or2 x8 + 1 x4 or1 x8 + 3 x4 |
| DMI 3.0 通道 | 8 | 8 | 8 |
| USB 最大数量 | 14 | 14 | 14 |
| USB 3.2 Gen 1 x1 (5G) | 10 | 10 | 10 |
| USB 3.2 Gen 2 x1 (10G) | 10 | 8 | 10 |
| USB 3.2 Gen 2 x2 (20G) | 3 | 3 | 3 |
| Intel Optane 记忆体 | V | V | V |
| SDXC (SDA 3.0) | V | V | V |
| H570 | B560 | H510 | |
|---|---|---|---|
| HSIO全部通道CPU + PCH | 20 + 30 | 16 + 24 | 16 + 14 |
| PCIe 全通道 | 40 | 28 | 22 |
| 晶片组 PCIe 3.0 通道 | 20 | 12 | 6 |
| SATA 3.0 埠 | 6 | 6 | 4 |
| 处理器超频 | X | X | X |
| 记忆体超频 | X | X | X |
| 处理器 PCIe 4.0 通道 | 1 x16 + 1 x4 | 1 x16 | 1 x16 |
| DMI 3.0 通道 | 8 | 4 | 4 |
| USB 最大数量 | 14 | 12 | 10 |
| USB 3.2 Gen 1 x1 (5G) | 8 | 6 | 4 |
| USB 3.2 Gen 2 x1 (10G) | 4 | 4 | 0 |
| USB 3.2 Gen 2 x2 (20G) | 2 | 2 | 0 |
| Intel Optane 记忆体 | V | V | X |
| SDXC (SDA 3.0) | V | X | X |
MPG Z590 GAMING CARBON WIFI 包装与外观
包装盒看起来很漂亮
MPG Z590 GAMING CARBON WIFI 这次的包装有一些向量等化器图，看起来更有未来感，正面强调有 Lightning Gen 4，但是还是需要搭配新处理器，还有 MYSTIC LIGHT 能增添 RGB 控制乐趣，包装背面强调用料很高级，散热器马甲不只是散热好，还有兼顾好看美观。
意想不到的配件
这次的配件相当的丰富，除了说明书外，有很多相关的文件可以阅览，还有 MSI 龙纹贴、MSI 潮流贴纸、线材标示贴纸。
这次有 MSI 标誌清洁刷、迷你螺丝起子、驱动随身碟，其他还有一个直立的无线网路天线、SATA 线材、多种 RGB 线材和 M.2 SSD 螺丝。

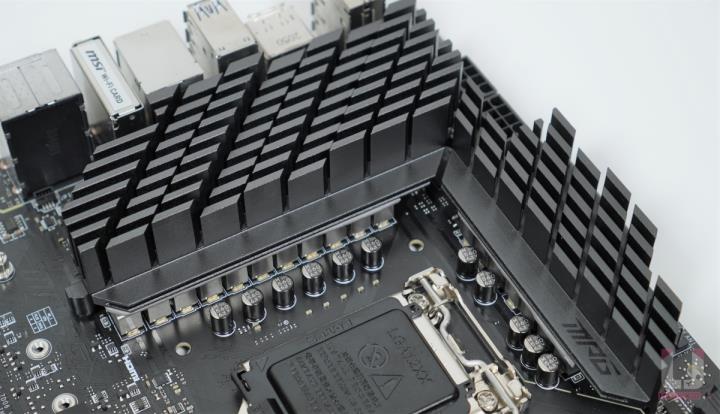

MSI 龙纹交织主机板外观VRM 供电的散热器内建导热管和加大散热片、也有 7W/mK 的 MOSFET 散热胶条，以及 3 组 M.2 Shield Frozr。主机板採用高品质 6 层 PCB，并使用 2oz 厚度铜以及伺服器等级料件，MYSTIC LIGHT 完整的 3-Pin ARGB 和 4-Pin RGB 连接，还有支援 CORSAIR RGB 接口。
PCIe 插槽详细
- 3 组 PCIe x16 插槽，支援 x16 / x0 / x4、x8 / x8 / x4、x8 / x4 + x4 / x4。
- PCI_E1 & PCI_E3 slots (源于 CPU)。
- PCI_E5 插槽 (源于 Z590 晶片)，支援 PCIe 3.0。
- 2 个 PCIe 3.0 x1 插槽 (源于 Z590 晶片组)。
- 另外 PCIe 有额外的 6-pin 电源接口。
MPG Z590 GAMING CARBON WIFI 背后有哪些接口？
预装 I/O 上盖超便利，可以看到 Flash Bios 按钮、USB 2.0、DisplayPort 1.4 连接埠、HDMI 2.0b HDR 连接埠、USB 3.2 Gen 1 5Gbps Type-A、USB 3.2 Gen 2 10Gbps Type-A、2.5G 有线网路、USB 3.2 Gen 2x2 20Gbps Type-C、无线天线插孔、音源孔、Optical S/PDIF。
储存方面
- 一共有 3 组 M.2 插槽，来自处理器控制的第 1 组 M2_1 插槽 2242 / 2260 / 2280 / 22110 规格，支援 PCIe 4.0 x4。
- 来自 Z590 晶片组的 M2_2 & M2_3 插槽 2242 / 2260 / 2280 规格，支援 PCIe 3.0 x4 和 SATA 6Gb/s，支援 Intel Optane Memory Ready。
- 来自 Z590 晶片组的 6 组 SATA 6Gb/s 连接埠。
- 支援以 SATA 储存装置创建 RAID 0、RAID1 和 RAID 10。
- 支援以 M.2 PCIe 储存装置创建 RAID 0 和 RAID 1。
MPG Z590 GAMING CARBON WIFI 细部拆解
散热器和一些外甲
VRM 供电的散热器里面有 7W/mK 的 MOSFET 导热胶条，MOS 和电感接触面都有，Z590 晶片组散热器也有导热胶条，另外 3 组 M.2 Shield Frozr 也都有导热胶条。
MSI MPG Z590 GAMING CARBON WIFI 使用共 18 相数位供电
MSI MPG Z590 GAMING CARBON WIFI 主控使用 Renesas ISL69269 (最多控制 12 相)，DrMOS 16 (8 x 2) + 1 + 1 相设计 (Vcore + VGT + VSA)，单控制器双输出模式，不是用倍相器方式，主要採用 Renesas RAA220075 75A MOSFET 为主，搭配封闭式全金属电感和高级固态电容。
全方面网路配置
- Intel I225V 2.5GbE 有线网路，2.5 Gbit / 1 Gbit / 100 Mbit。
- Intel Wi-Fi 6E AX210 无线网路和蓝牙，支援 802.11 a / b / g / n / ac / ax，支援 MU-MIMO TX/RX、2.4GHz / 5GHz / 6GHz (160MHz) 最高可达 2.4Gbps，Bluetooth 5.22 FIPS、FISMA。
- Z590 晶片组。
- Realtek ALC4080 解码音效晶片，支援 7.1 声道高音质音效。
完整的除错 DEBUG 指示灯，简易型和数字型都有。
目前玩家只能使用 Intel 第 10 代处理器 搭配 MSI MPG Z590 GAMING CARBON WIFI，想要完整发挥只能等到下一代处理器！主机板的卖点我们觉得 18 相强悍 VRM 供电、厚实的散热器设计、好看的 CARBON 质感外观都有，至于价位带在 NT$10,500 上下，目前看来算接近中高阶主机板的价位了。整体来说 MPG Z590 GAMING CARBON WIFI 算是一张有许多创新设计的主机板，想尝鲜的玩家相当值得列入口袋名单。
