GIGABYTE Radeon RX 6700 XT GAMING OC 12G 是我们收到的第一张 Radeon RX 6700 XT 非公版显示卡，散热器设计与同系列 Radeon RX 6800 (XT) GAMING OC 相似，同样採用具有正逆转功能、独特刀锋扇叶的风之力三风扇，及使用 Screen cooling 散热设计，和金属造型强化背板。与公版差异之处还有 GPU 频率的设置，GPU Boost 频率提升到 2622 MHz、游戏频率提升到 2514 MHz，实际测试的温度比公版卡好上许多，让我们来仔细看看吧~
Radeon RX 6700 XT GAMING OC 12G 外观介绍

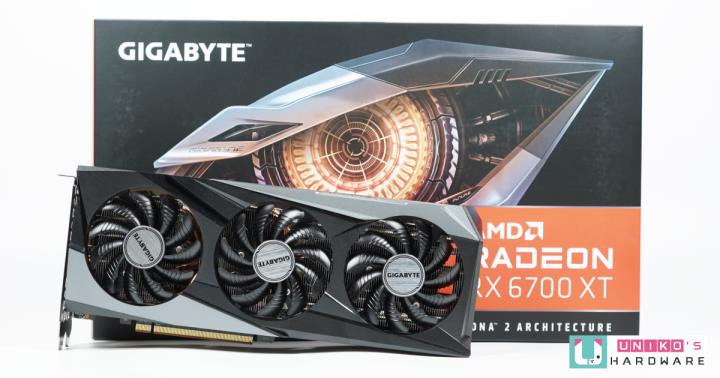

Radeon RX 6700 XT GAMING OC 12G 长 281 mm、宽 115 mm、高 49 mm，整体外观配色以黑色和银色为主。採用技嘉风之力 3X 三风扇散热系统，详细一点说明就是搭载了 3 组 8 cm 刀锋导流造型扇叶的风扇，这些风扇做了正逆转设计，能减少相邻风扇造成的乱流，顺带提高了风压，也支援自动停转。显示卡内部有 5 根高效能纯铜热导管直触 GPU 散热，Screen cooling 散热技术让热更能从开口排出，显示卡背后则是有金属强化背板保护。
Radeon RX 6700 XT GAMING OC 12G 输出接口有 HDMI 2.1 和 DP 1.4a 各 2 组，显示卡尾端有小小的 GAMING Series 文字浮雕。独特刀锋扇叶增加更多风量，使用奈米石墨烯润滑油让风扇寿命拉长。Screen cooling 延长的散热鳍片可以让风流穿越，用以提升散热能力。8 + 6 Pin 供电接口、内建 PCIe 指示灯方便使用者安装。显示卡上方有一组 GIGABYTE 标誌发光位置，支援 RGB FUSION 2.0 与其他零件同步和多种灯效。
Radeon RX 6700 XT GAMING OC 12G 细部拆解
Radeon RX 6700 XT GAMING OC 12G 散热器设计
散热器可以看到 GPU 中央使用 5 组热导管直接接触 GPU，整体散热器也有加强供电和记忆体的导热，记忆体、MOSFE、电感、这些相对应的位置都有贴上导热胶条。散热器部分採用热导管直接接触 GPU，覆盖在供电上的大块金属底板，铜热导管也能帮助散热，背后金属强化背板在 GPU 位置也有导热胶覆盖。
Radeon RX 6700 XT GAMING OC 12G PCB 与供电设计

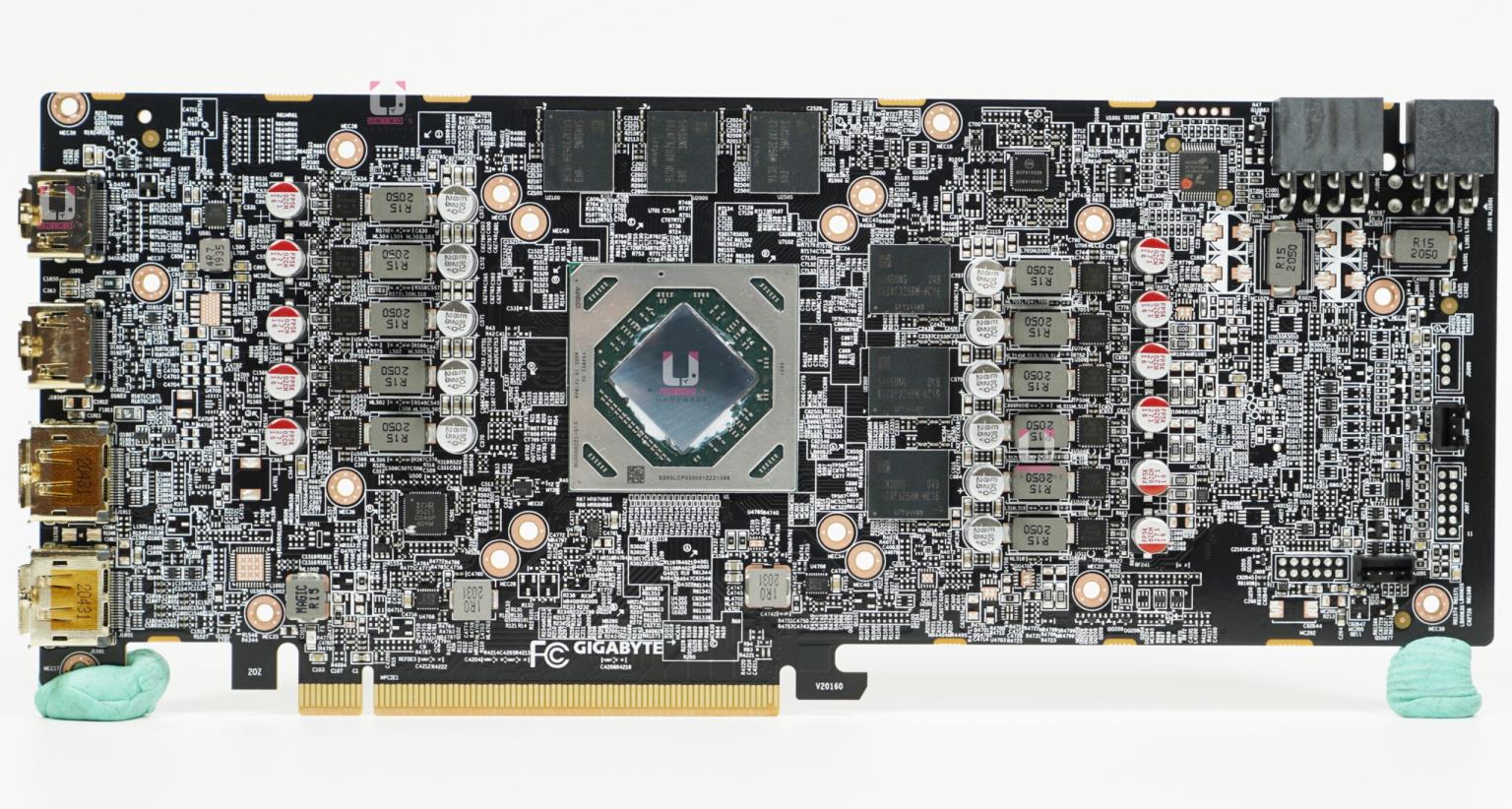

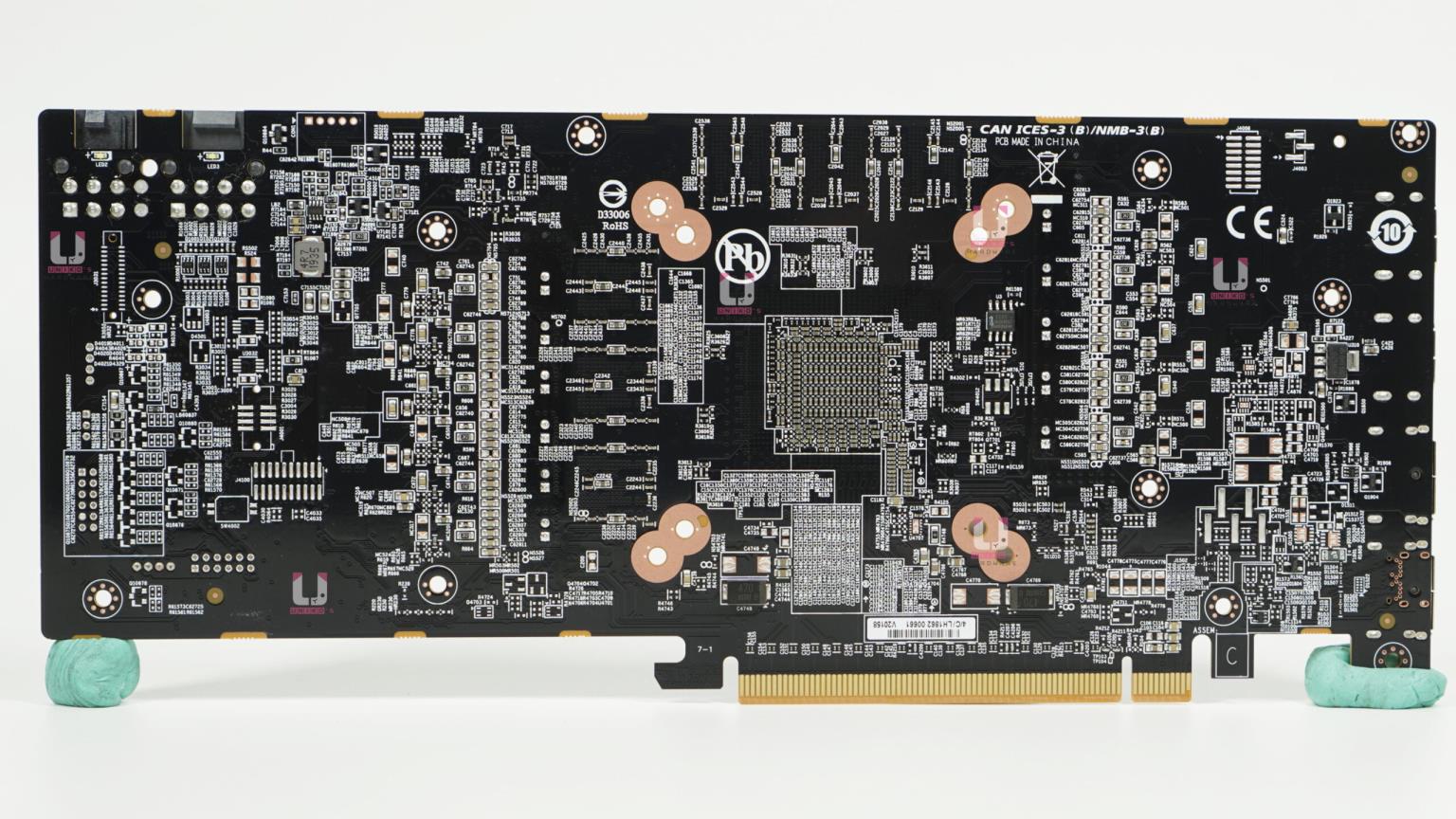

显示卡供电是 11 相设计，供电採用 Infineon IR35217 与 onsemi NCP81022 PWM 控制器，另外 PCB 还可以看到 6 颗 Samsung GDDR6 2GB 记忆体。
PCB 都採用高解析度图，可以另开图片放大
使用 BC1 裸测机壳进行测试，开启 PBO 并设置记忆体套用 XMP 设定 DDR4-3600，室温控制在 26 度，没有风流直吹测试平台。
| 处理器： | AMD Ryzen 9 5900X |
|---|---|
| 主机板： | GIGABYTE X570 AORUS MASTER |
| 记忆体： | G.SKILL Trident Z Neo DDR4 3600 CL14 8GB *2 |
| 显示卡： | GIGABYTE Radeon RX 6700 XT GAMING OC 12G |
| 储存： | XPG GAMMIX S50 1TB |
| 机壳： | STREACOM BC1 |
| 电源供应器： | FSP Hydro G prO 1000W |
| 散热器： | AORUS LIQUID COOLER 360 |
| 显示器： | VG289Q |
Windows 10 Pro 20H2AMD Radeon Adrenalin Software 20.50 DCHNVIDIA GeForce Game Ready 457.30 WHQLSmart Access Memory 开启关闭休眠关闭防毒设定高效能
影像解码

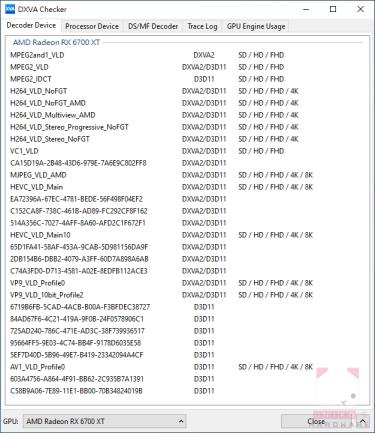

DirectX Video Acceleration 支援的影像解码清单，解码最高可以支援 8K，并且有支援 AV1 解码。
功耗温度测试

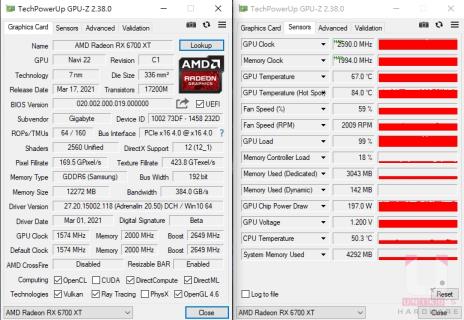

运行 3DMARK Time Spy Extreme 60 分钟，透过外挂的功耗錶目视，整机功耗 360W~390W 附近，100% 负载约 67 度附近、Hot Spot 84 度，GPU 频率最高可以看到 2590 MHz、记忆体频率是 1994 MHz。
创作者软体相关测试

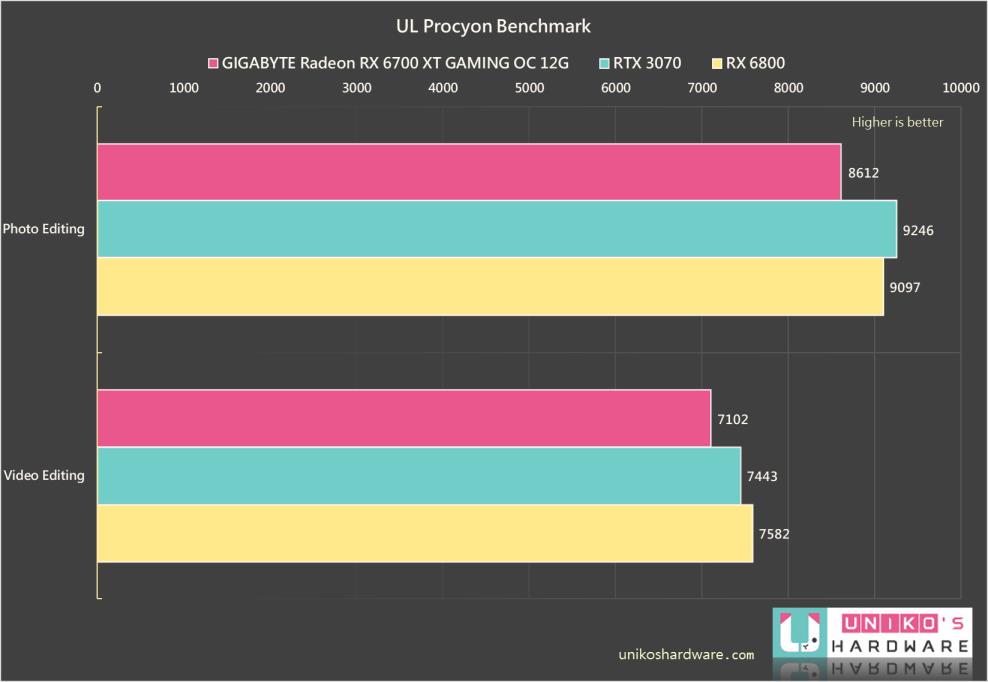

UL Procyon benchmark，是一套新上市的 Adobe Benchmark 标準化测试软体，可以分成照片和影片两方面的测试，照片影像运算方面的软体是使用 Adobe Lightroom Classic 和 Adobe Photoshop，影片运算应用是搭配 Adobe Premiere Pro。
3DMARK 相关测试

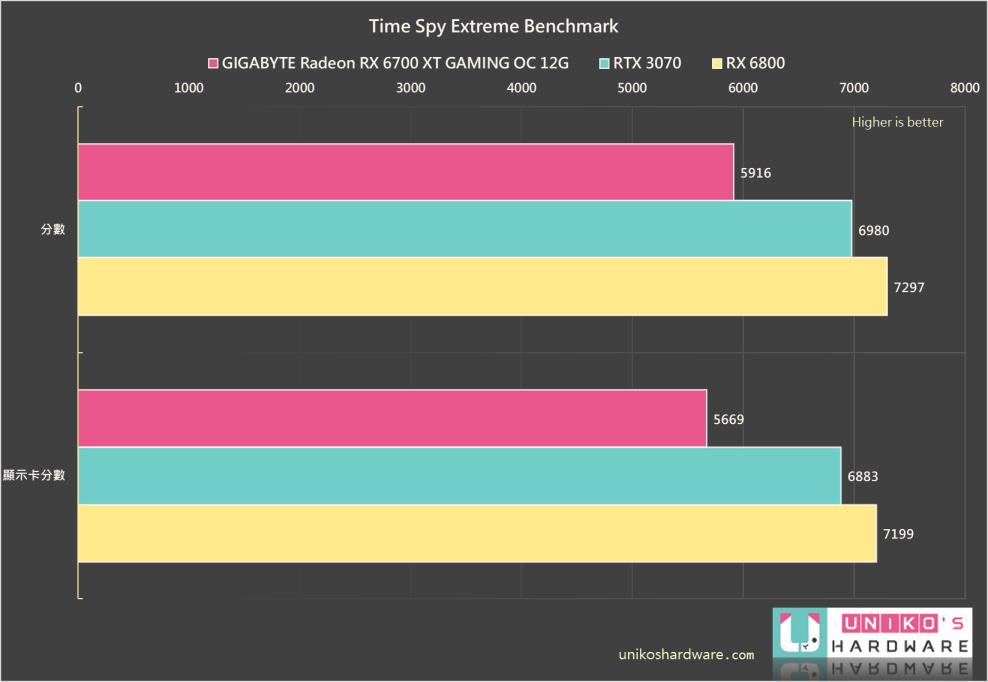

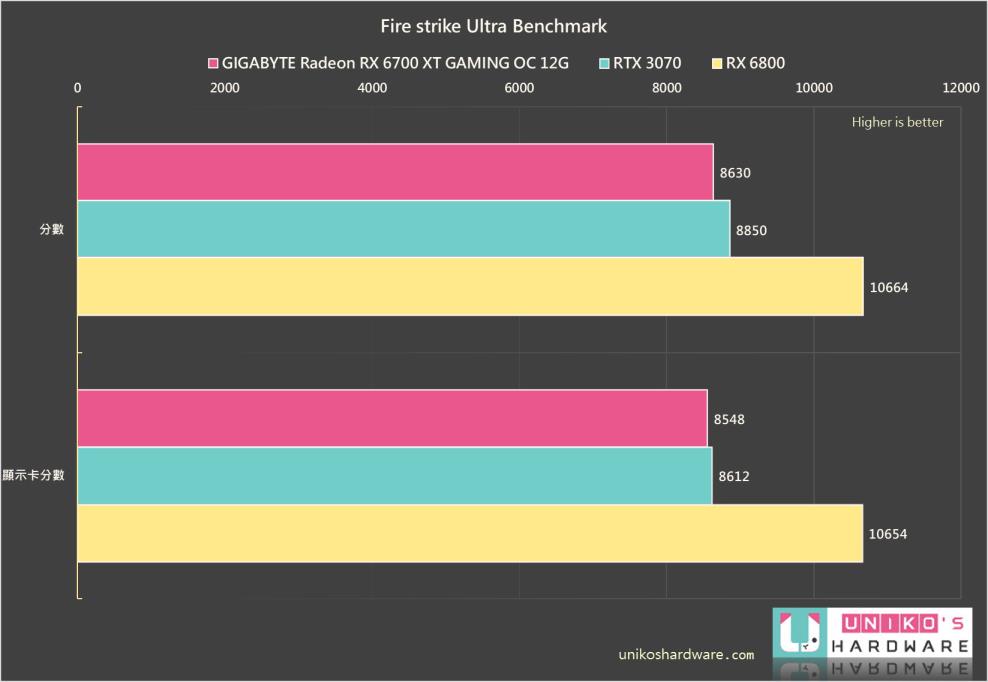

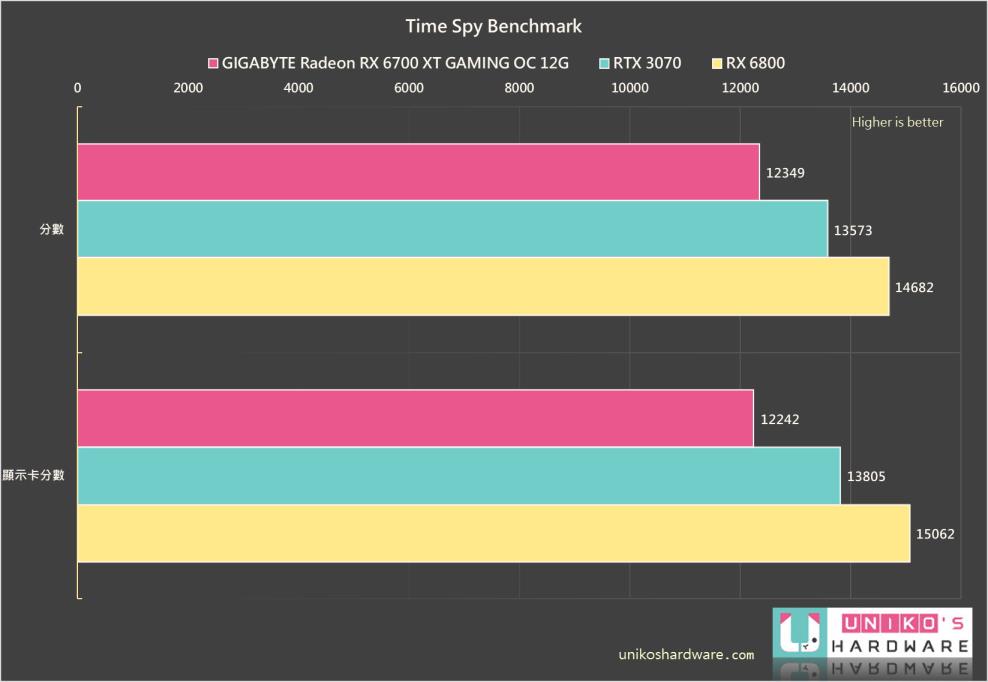

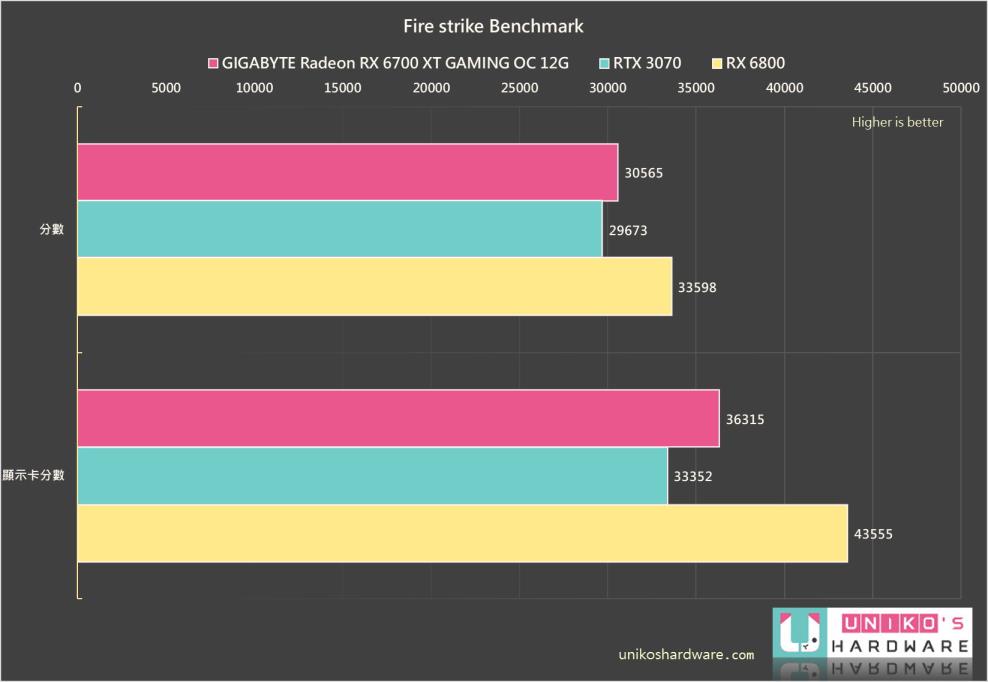

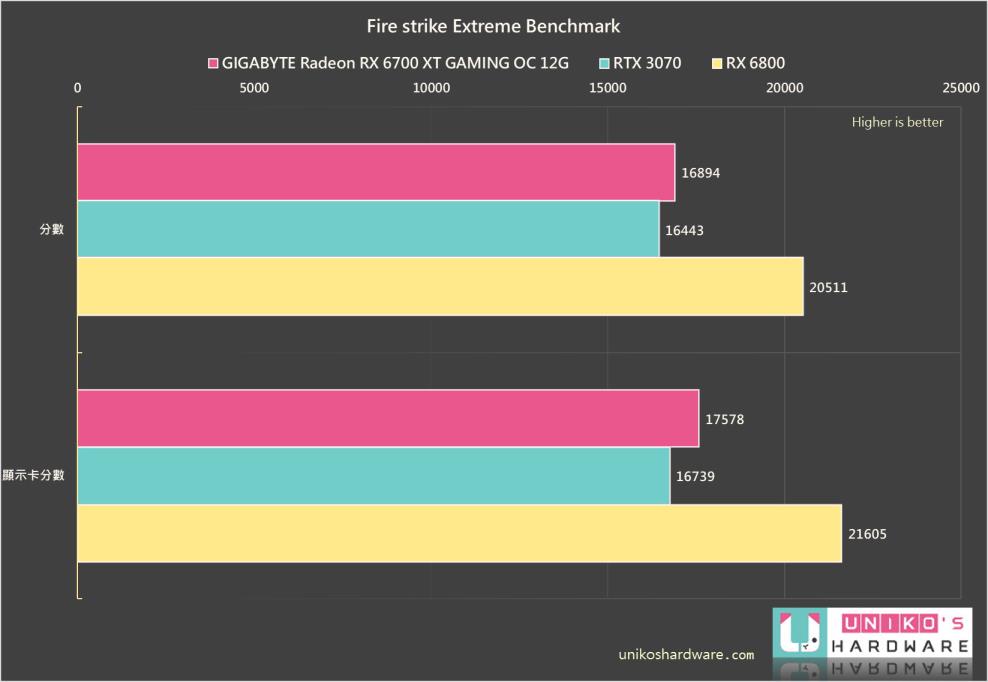

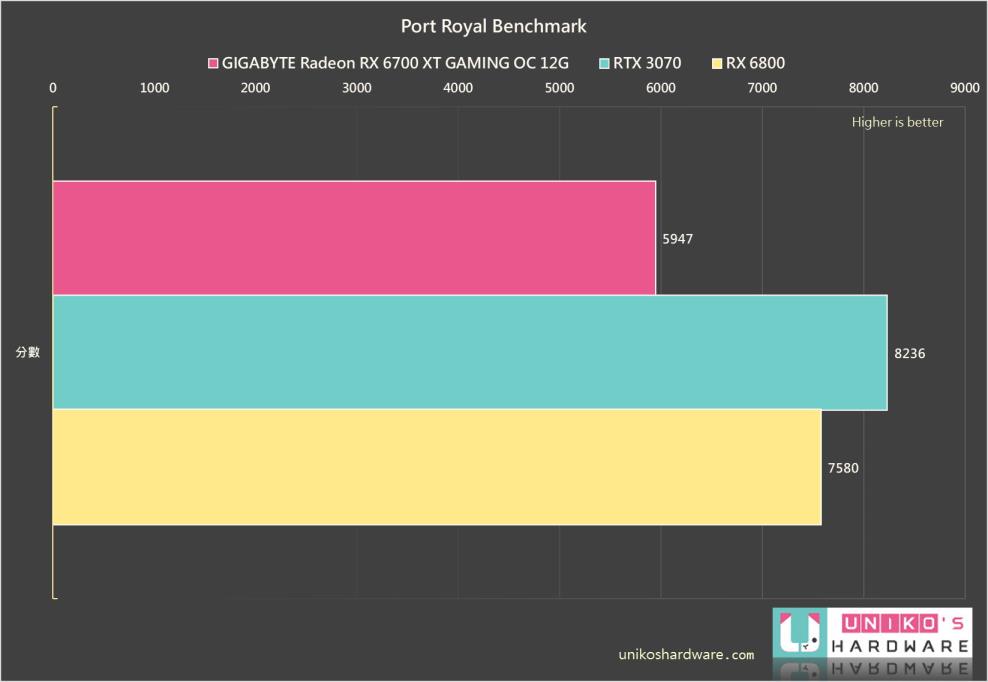

3DMARK 全家餐测试，Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra、Port Royal，还有新加入的 Wild Life、DXR 光追测试，分数越高越好。

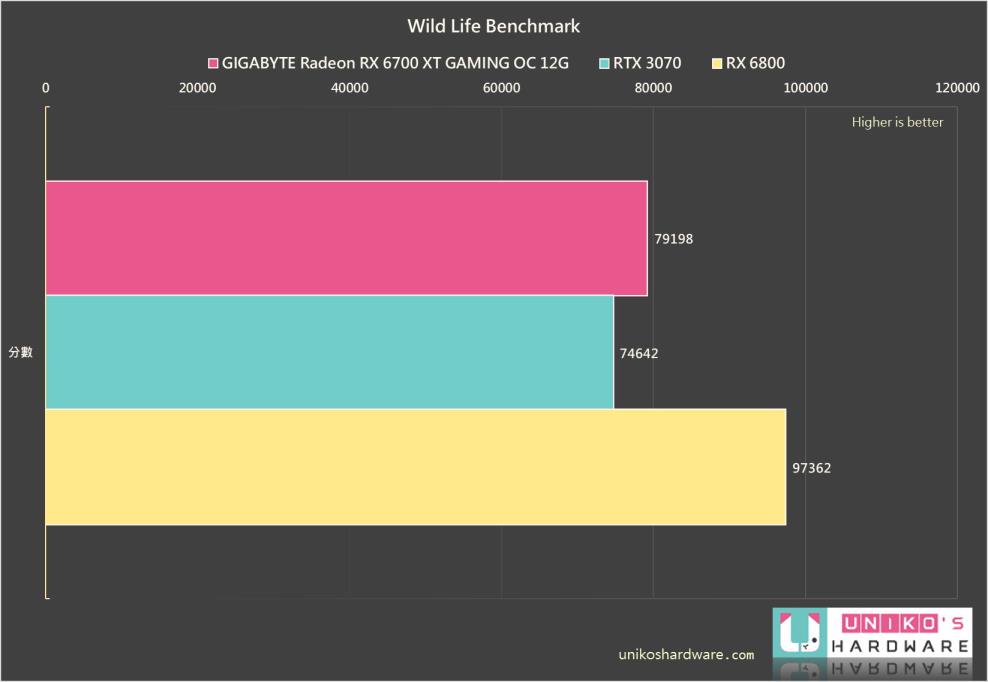

Wild Life 是适用于 Windows、Android 和 Apple iOS 系统的跨平台基本测试，使用 1440P 解析度和 Vulkan 1.1 API，分数越高越好。
DirectX 射线追踪功能测试，最新具有光线追蹤硬体的显示卡可以测试。3DMark DirectX 光追功能测试可以去测出硬体的效能，与使用传统渲染技术不同，整个场景通过光线追蹤并即时描绘，分数越高越好。
GIGABYTE Radeon RX 6700 XT GAMING OC 12G 的散热器效果不错，对比公版卡大概低了 11 度上下，物理方面看到就多了 1 颗风扇，散热器内部的设计有效把热导出。各 2 组 HDMI 和 DP 让你多显示器连接增加配置弹性，效能而言就是大于 RTX 3060 Ti 但小于 RTX 3070，但是别忘了记忆体有 12 GB，在 2K 解析度或是更多需要记忆体的应用时，更能完整发挥 GPU 的效能。目前因为显示卡短缺，想抢先购入的玩家看起来还是得要寻找组装方案或是搭售组合了。
